ФПЦ у односу на ПЦБ антене: кључне разлике за компактне електронске уређаје

Одабир антене за компактни електронски уређај укључује више од проналажења компоненте која одговара расположивом простору. Антена мора да ради са распоредом штампане плоче уређаја, кућиштем, радном фреквенцијом и околним компонентама.

ФПЦ антене и ПЦБ антене су две опције за уграђене бежичне дизајне. Оба се могу користити у компактној електроници, али се разликују по конструкцији, захтевима за инсталацију и како се уклапају у производни процес.

За инжењере који развијају ИоТ уређаје, таблете, електронику за ношење и бежичне терминале, рано разумевање ових разлика може помоћи да се избегну непотребне промене дизајна током израде прототипа.

Шта је ФПЦ антена?

ФПЦ антена користи проводљиви узорак на флексибилној подлози за штампано коло. Његова танка структура омогућава да се инсталира у одговарајућим уским просторима или дуж одређених закривљених површина унутар електронског кућишта.

Ово може бити корисно када главна штампана плоча не обезбеђује довољно одговарајућег простора за антену или када кућиште уређаја захтева другачији положај за монтажу.

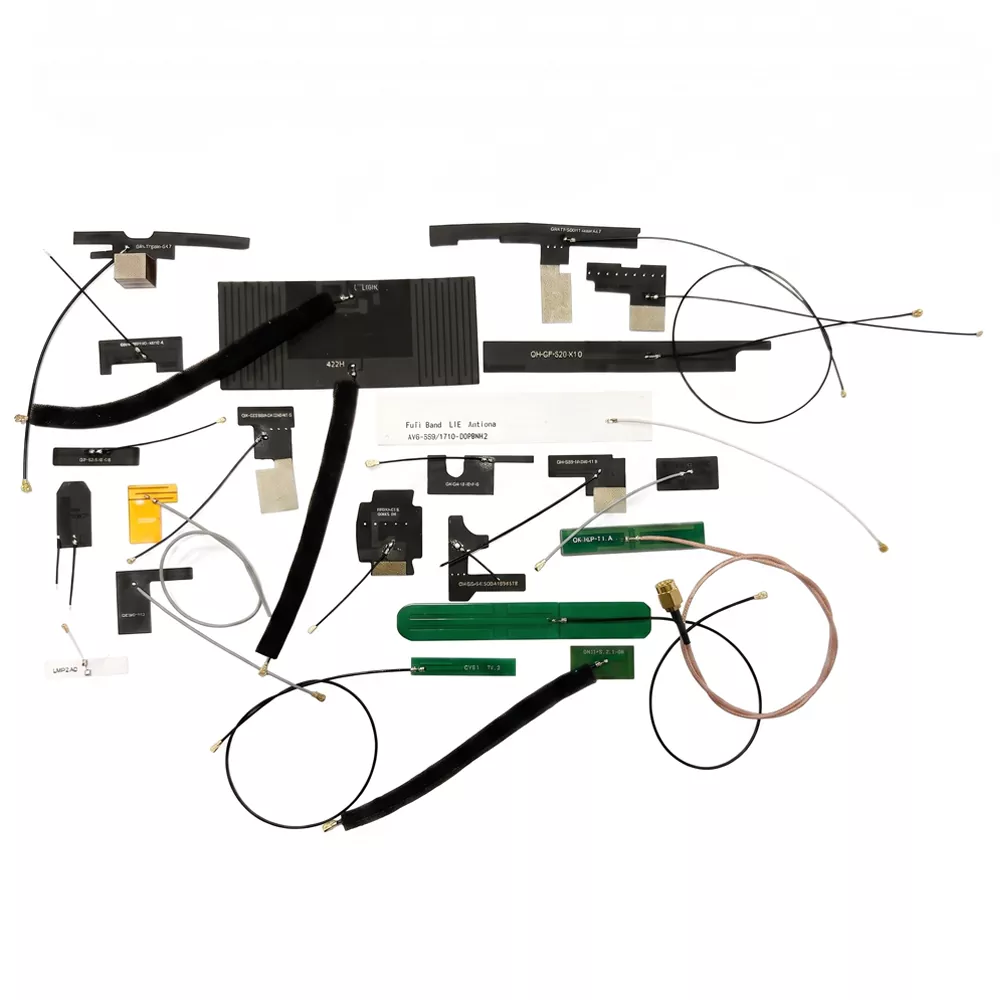

Типичне примене укључују електронику која се може носити, ручне терминале, преносиве уређаје и компактну ИоТ опрему. ТхеДомет ФПЦ антенеиз Кианму-а покрива решења за уграђене антене за различите бежичне апликације, са спецификацијама одабраним у складу са захтевима уређаја.

Када процењују ФПЦ антену, инжењери треба да провере њене димензије, радну фреквенцију, опције каблова и конектора, начин монтаже и растојање од оближњих металних компоненти.

Шта је ПЦБ антена?

ПЦБ антена је формирана проводљивим узорком на штампаној плочи. У зависности од дизајна, може се интегрисати у главну штампану плочу или поставити на наменску плочу.

Овај приступ може смањити потребу за посебном компонентом антене када штампана плоча има довољно простора за зрачи и његов потребан размак. Често се разматра за бежичне модуле, ИоТ контролере, опрему за паметну кућу и друге производе са релативно стабилним распоредом плоче.

Међутим, ПЦБ антена није аутоматски опција ниже цене или бољег учинка. Његови резултати зависе од геометрије антене, уземљења, материјала плоче, оближњих компоненти и коначног кућишта.

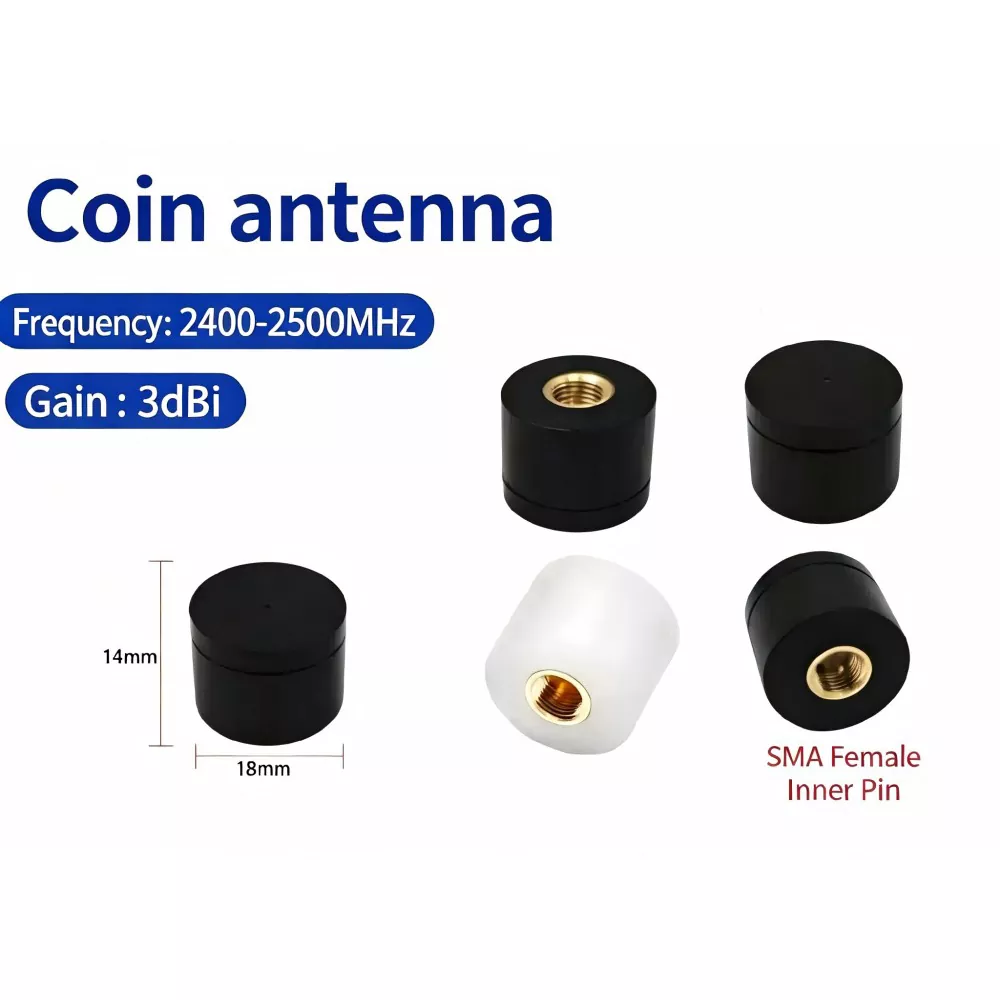

Кианму'суграђена антенска решењаукључују приступе засноване на ФПЦ и ПЦБ за различите структуре уређаја.

ФПЦ антена у односу на ПЦБ антену: кључне разлике

Практична разлика је у томе како се свака антена уклапа у производ. ФПЦ антена пружа више слободе у постављању, док ПЦБ антена може поједноставити интеграцију када је плоча дизајнирана око ње.

Ниједан тип не гарантује боље бежичне перформансе без тестирања на предвиђеном уређају.

1. Инсталациони простор и машински дизајн

Расположиви простор је често први фактор за процену.

ФПЦ антена се може поставити дуж зида кућишта или унутар уског унутрашњег простора, под условом да се поштују границе савијања антене, услови монтаже и електрични захтеви. Ово може бити корисно на уређајима где батерија, екран и матична плоча заузимају већину доступног простора.

ПЦБ антени је потребно одговарајуће место на плочи. Његов распоред мора узети у обзир зрачећи елемент, уземљење и размак од других компоненти.

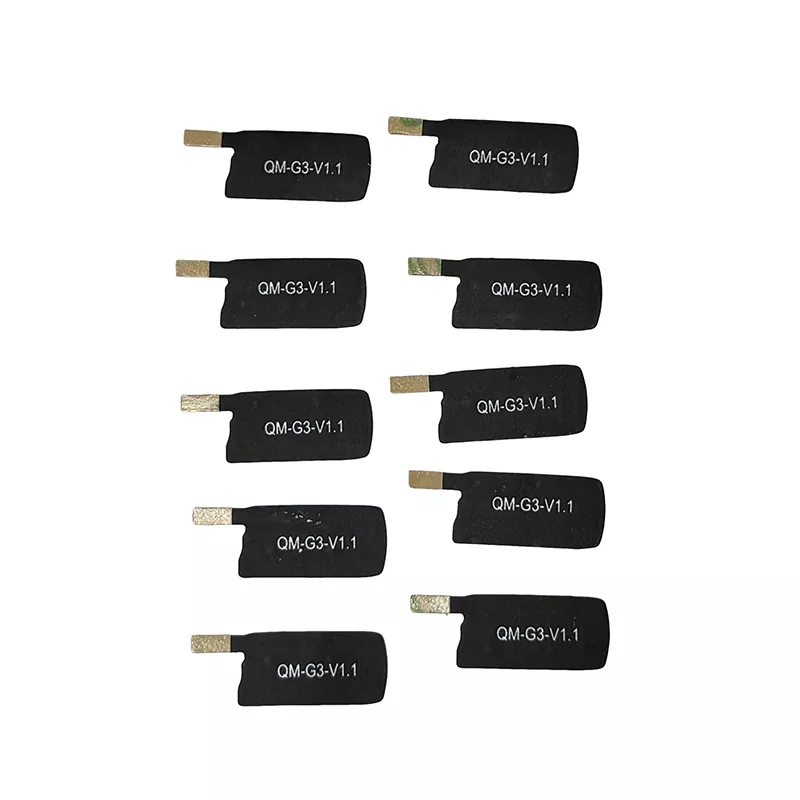

На пример, таблет са чврсто упакованим унутрашњим распоредом може имати користи од процене флексибилне антене која се може поставити даље од места са гужвом. Кианму'сУлтра-танка ФПЦ таблет антенаје релевантан производ за преглед приликом процене ове врсте интеграције.

Коначан избор треба да буде заснован на комплетном механичком дизајну, а не само на димензијама антене.

2. РФ перформансе и стабилност сигнала

Флексибилна антена не обезбеђује аутоматски јачи пријем, а антена интегрисана у ПЦБ није нужно стабилнија.

Перформансе зависе од радне фреквенције, геометрије антене, усклађивања импедансе, референтног тла, материјала кућишта и околних компоненти. Батерије, метални носачи, екрани и каблови могу утицати на инсталирану антену.

Пре избора антене, инжењери треба да потврде следеће параметре:

• Радна фреквенција и потребан пропусни опсег

• Импеданса и ВСВР

• Појачање и образац зрачења

• Размак од земље и антене

• Захтеви за конектор и кабл за напајање

• Перформансе у готовом кућишту

За компактне бежичне уређаје, тестирање антене у стварном положају инсталације је посебно важно. Резултати добијени од самосталне антене можда неће представљати њен учинак након што се антена састави у коначни производ.

3. Трошкови производње и монтаже

Укупна цена зависи од комплетног дизајна уређаја, а не само од цене антене.

ПЦБ антена може смањити одвојене компоненте и кораке склапања када одговара постојећем распореду плоче. Међутим, ако дизајн захтева промене димензија ПЦБ-а, рутирања или постављања компоненти, те промене могу повећати рад на развоју.

ФПЦ антена је засебна компонента и може захтевати додатне материјале за причвршћивање, кабл или конектор. Ипак, може бити практичније када се избегне велики редизајн штампане плоче или кућишта.

За ОЕМ пројекте, упоредите следеће трошкове:

• Израда антене

• Модификације ПЦБ-а и кућишта

• Каблови, конектори и материјали за монтажу

• Монтажа и инспекција

• Тестирање прототипа и РФ подешавање

• Обим производње и очекивана потражња

Захтевање понуда на основу истих техничких захтева пружа корисније поређење него суђење две технологије по ценама њихових основних компоненти.

4. Која антена је погодна за вашу апликацију?

Одговарајући дизајн зависи од физичке структуре уређаја и бежичних захтева.

Носиви и преносиви уређаји:ФПЦ антену можда вреди проценити када је кућиште закривљено или унутрашњи распоред оставља ограничен простор за круту структуру антене.

Паметни дом и ИоТ производи:Обе опције могу бити прикладне. Одлука зависи од бежичног стандарда, распореда плоче, кућишта и процеса монтаже.

Индустријска бежична опрема:ПЦБ антена може добро да ради када је распоред плоче фиксиран и када је доступан довољан размак. ФПЦ антена може бити корисна када је простор за монтажу ограничен.

Таблет и ручни терминали:Флексибилна антена може пружити додатне опције за позиционирање, посебно када је унутрашња структура претрпана. Коначни избор и даље захтева РФ валидацију.

Кианму'сасортиман производаукључује категорије интерних и екстерних антена за различите бежичне апликације. Преглед доступних структура производа поред цртежа уређаја може помоћи да се сузи одговарајуће опције.

5. Које информације су потребне за прилагођену антену?

Пре него што затражите понуду или прототип, припремите кључне детаље намераване апликације:

1. Фреквенцијски опсег:Наведите потребне радне фреквенције и бежичне стандарде.

2. Доступне димензије:Наведите максималну величину антене и доступну површину за инсталацију.

3. Структура уређаја:Делите ПЦБ цртеже, димензије кућишта и положаје оближњих металних компоненти или батерија.

4. РФ захтеви:Идентификујте циљну импедансу, пропусни опсег, ВСВР, појачање и друге применљиве критеријуме перформанси.

5. Начин повезивања:Потврдите да ли је дизајну потребна директна ПЦБ веза, коаксијални кабл, ИПЕКС конектор или други интерфејс.

6. Захтеви за тестирање:Наведите сва потребна РФ мерења или валидацију на нивоу производа.

7. План производње:Наведите количину прототипа, очекивани обим поруџбине и распоред развоја.

Ови детаљи помажу да се утврди да ли је ФПЦ антена, ПЦБ антена или друга уграђена антенска структура прикладна за пројекат.

Често постављана питања

Да ли је ФПЦ антена боља од ПЦБ антене?

Не у свакој апликацији. ФПЦ антене пружају већу флексибилност у физичком постављању, док ПЦБ антене могу поједноставити интеграцију када распоред плоче обезбеђује довољно простора. Прави избор зависи од структуре уређаја и РФ захтева.

Да ли ФПЦ и ПЦБ антене подржавају Ви-Фи и Блуетоотх?

Да. Оба могу бити дизајнирана за Ви-Фи и Блуетоотх апликације, укључујући производе од 2,4 ГХз. Компатибилност зависи од дизајна антене, пропусног опсега, усклађивања и услова инсталације.

Да ли ПЦБ антена увек кошта мање?

Не. ПЦБ антена може смањити одвојене компоненте и рад на монтажи, али редизајн ПЦБ-а може повећати трошкове развоја. ФПЦ антена може бити економичнија када избегава велике промене на матичној плочи или кућишту.

Шта утиче на перформансе уграђене антене?

Радна фреквенција, геометрија антене, уземљена површина, усклађивање импедансе, материјали кућишта и оближње компоненте могу утицати на перформансе. Тестирање у готовом уређају је неопходно.

Може ли Кианму да обезбеди прилагођену ФПЦ антену?

Кианму-ова ФПЦ антенска страница описује доступне опције прилагођавања, укључујући димензије, фреквенцију, конекторе, каблове и методе инсталације. Коначне спецификације треба да буду потврђене у односу на РФ и механичке захтеве пројекта.

Бирање између ФПЦ и ПЦБ антена

Одлука између ФПЦ антене и ПЦБ антене треба да почне са распоредом уређаја, радном фреквенцијом и потребним бежичним перформансама. Флексибилност инсталације, кораци монтаже и укупни трошак развоја тада треба да се процене заједно.

За компактне електронске производе, рано потврђивање положаја антене и тестирање дизајна у предвиђеном кућишту може смањити промене које се могу избећи касније у развоју.

Да бисте проценили одговарајућу опцију, прегледајте Кианму-ова ФПЦ антенска решења и друге уграђене антенске опције заједно са захтевима вашег уређаја.
