Ултра-танка ФПЦ таблет антена

Ултра-танка ФПЦ таблетна антена је равна, уграђена антена произведена коришћењем технологије флексибилних штампаних плоча. За разлику од традиционалних крутих антена, опружних антена и керамичких антена, његове главне предности укључују ултра танак профил, флексибилност за деформацију и планарну монтажу.

Антена користи ПИ/ЛЦП високофреквентни супстрат, са прецизним урезивањем кола и уједначеном импедансом. Са уграђеном лепљивом подлогом, не захтева причвршћивање завртњима. Посебно дизајниран за компактне, неправилне и закривљене просторе унутар уређаја, решава уобичајене проблеме традиционалних антена као што су избочење, заузетост простора, подложност ломљењу и нестабилне перформансе сигнала.

Принцип рада

Ултра-танка ФПЦ таблет антена ради на принципима електромагнетног зрачења и РФ резонанце, користећи прецизно урезане металне шеме зрачења да резонирају на циљном фреквентном опсегу, чиме се омогућава ефикасан пренос и пријем електромагнетних таласа.

Супстрат производа карактерише низак диелектрични губитак и конзистентност високе импедансе линије, ефикасно смањујући слабљење радио фреквенцијског сигнала. Равна, раван структура оптимизује углове зрачења, минимизирајући заштитне сметње од унутрашњих компоненти као што су метална кућишта и батерије, обезбеђујући стабилну мрежну повезаност, Блуетоотх упаривање и пренос позиционирања.

Продуцт Цоре

• Ултра-танка компатибилност: готова дебљина се креће од 0,1 мм до 0,3 мм, не заузимајући скоро никакву унутрашњу висину након инсталације, што га чини идеалним за дизајн ултра танких уређаја и преферираним решењем антене за танке интелигентне уређаје.

• Висока флексибилност и отпорност на савијање: Тестирано преко 1000 циклуса савијања без лома, раслојавања или деградације перформанси. Погодно за вишекратно отварање, савијање и апликације са закривљеним површинама, нудећи издржљивост која је далеко већа од оне код конвенционалних уграђених антена.

• Ниски губици и велики добици: Побољшан високофреквентним материјалом подлоге са малим губицима, пренос сигнала је стабилан са односом напона стојећег таласа (ВСВР) ≤1,5, ефикасно решавајући уобичајене проблеме корисника као што су искључење на даљину, слаб продор кроз зидове, заостајање и испуштене везе.

• Једноставна инсталација без бушења: долази са јаком 3М лепљивом подлогом—једноставно одлепите и залепите, није потребно заваривање или шрафови, значајно смањујући трошкове рада и стопу квара за купце.

• Прилагођавање целог опсега: Може се прилагодити за било који фреквентни опсег укључујући 2.4Г, 5Г, 6Г, Блуетоотх, 4Г ЛТЕ, ГПС и НБ-ИоТ према захтевима купаца, са димензијама, дужином кабла и конекторима који се могу подесити по потреби.

• Висока конзистентност серије: Масовна производња путем аутоматизованих монтажних линија обезбеђује да су импеданса, појачање и девијација фреквенције строго контролисани унутар уског опсега за сваку серију, пружајући стабилне перформансе без варијација од серије до серије.

Техничке спецификације

Сценарији примене

Ултра танке ФПЦ таблет антене, са својим лаганим и стабилним предностима, добро су погодне за танак паметни хардвер у више индустрија, лако се уклапају у различите компактне унутрашње просторе и омогућавају различите сценарије примене.

Апликације за потрошачку електронику: паметни сатови, наруквице за фитнес, футроле за бежичне слушалице, преносиви повер банкови и мини Блуетоотх звучници—савршено погодни за ултра-танке дизајне, без избочина или избочина.

ИоТ сценарији: сензори врата и прозора, сензори температуре и влажности, паметне браве на вратима, бежични гејтвеји и ЛоРа ИоТ терминали, обезбеђујући стабилан пренос мале снаге на даљину.

Индустријске и аутомобилске примене: аутомобилски мини терминали за позиционирање, индустријски ручни уређаји, преносиви инструменти за тестирање и безбедносне мини камере—отпорне на екстремне температуре и сметње, погодне за сложене услове рада.

Предности производа у поређењу са конкурентима

Уобичајене ФПЦ антене на тржишту често пате од проблема као што су превелика дебљина, подложност оштећењу, преувеличане спецификације сигнала и значајне варијације од серије до серије. Наша ултра-танка ФПЦ таблет антена је посебно оптимизована, нудећи јасне диференциране предности.

• Предност у дебљини: Док конкуренти обично нуде 0,4–0,6 мм, наш производ је ултра танак са само 0,1 мм, идеалан за изузетно лагане уређаје и нуди ширу компатибилност у индустрији.

• Предности процеса: Користећи прецизно нагризање и производњу чистих просторија, линије кола су уједначене и без ивица, елиминишући ризик од лома жице и повременог прекида везе који се обично налази у обичним антенама.

• Предности перформанси: Стварни добитак задовољава спецификације без претеривања, са стабилним перформансама у окружењима са високим и ниским температурама. Насупрот томе, јефтинији производи конкурената често пате од слабљења сигнала на високим температурама и проблема са искључењем везе на ниским температурама.

• Предност прилагођавања: Као директни произвођач, можемо брзо креирати калупе и модификовати димензије, дужину каблова и конекторе. Насупрот томе, већина конкурената нуди само стандардне артикле на залихама, што резултира дужим временом прилагођавања и ограниченим опцијама модификације.

• Предност контроле квалитета: 100% тестирање по укључењу плус инспекција узорковања импедансе, са стопом дефеката контролисаном испод 0,3%, што је знатно ниже од индустријског просека од 2%.

Упутство за инсталацију

Ултра-танка ФПЦ таблет антена нуди нулту препреку за инсталацију, не захтева специјализовану опрему — монтажа се може брзо завршити ручно, значајно побољшавајући ефикасност производње купаца.

Корак 1: Очистите монтажну површину—уклоните прашину, мрље од уља и неравнине са унутрашњег дела за монтажу уређаја да бисте обезбедили равну, суву површину, спречавајући лоше приањање или одвајање лепљиве подлоге.

Инсталација Корак 2: Поставите и уклоните лепљиву фолију: Поравнајте антену са назначеном локацијом у складу са структуром опреме. Скините заштитну фолију са задње стране антене и избегавајте директан контакт са лепљивом површином или електричним колом голим рукама.

Корак 3: Поравнајте и притисните: Нежно поравнајте филм, а затим равномерно притисните 3–5 секунди да не бисте имали мехуриће ваздуха или ивице које се подижу. За закривљене површине притискајте у деловима.

Мере предострожности при инсталацији: Не постављајте директно на велике металне површине као што су батерије, заштитни поклопци или чипови на матичној плочи. Одржавајте размак од 3–5 мм да бисте максимизирали перформансе сигнала.

Сертификација и осигурање квалитета

Квалификације компаније: Поседује важећу пословну лиценцу, независни производни погон, радионицу за производњу чистих соба и професионалну лабораторију за испитивање. Локације за канцеларију, производњу и контролу квалитета су доступне за верификацију на лицу места; није посредничка трговачка компанија.

Сертификација производа: Сви производи су прошли извозне сертификате укључујући РОХС, РЕАЦХ и ЦЕ, испуњавајући глобалне стандарде за приступ тржишту за Европу, Сједињене Државе, југоисточну Азију и друге регионе. Потпуна сертификациона документација доступна је на захтев.

Систем инспекције контроле квалитета: узорковање сировог материјала по пријему, инспекције у процесу током производње, 100% тестирање готових производа по укључењу, тестови старења и тестови савијања. За сваку серију чувају се записи о инспекцији и узорци како би се обезбедила следљивост након продаје.

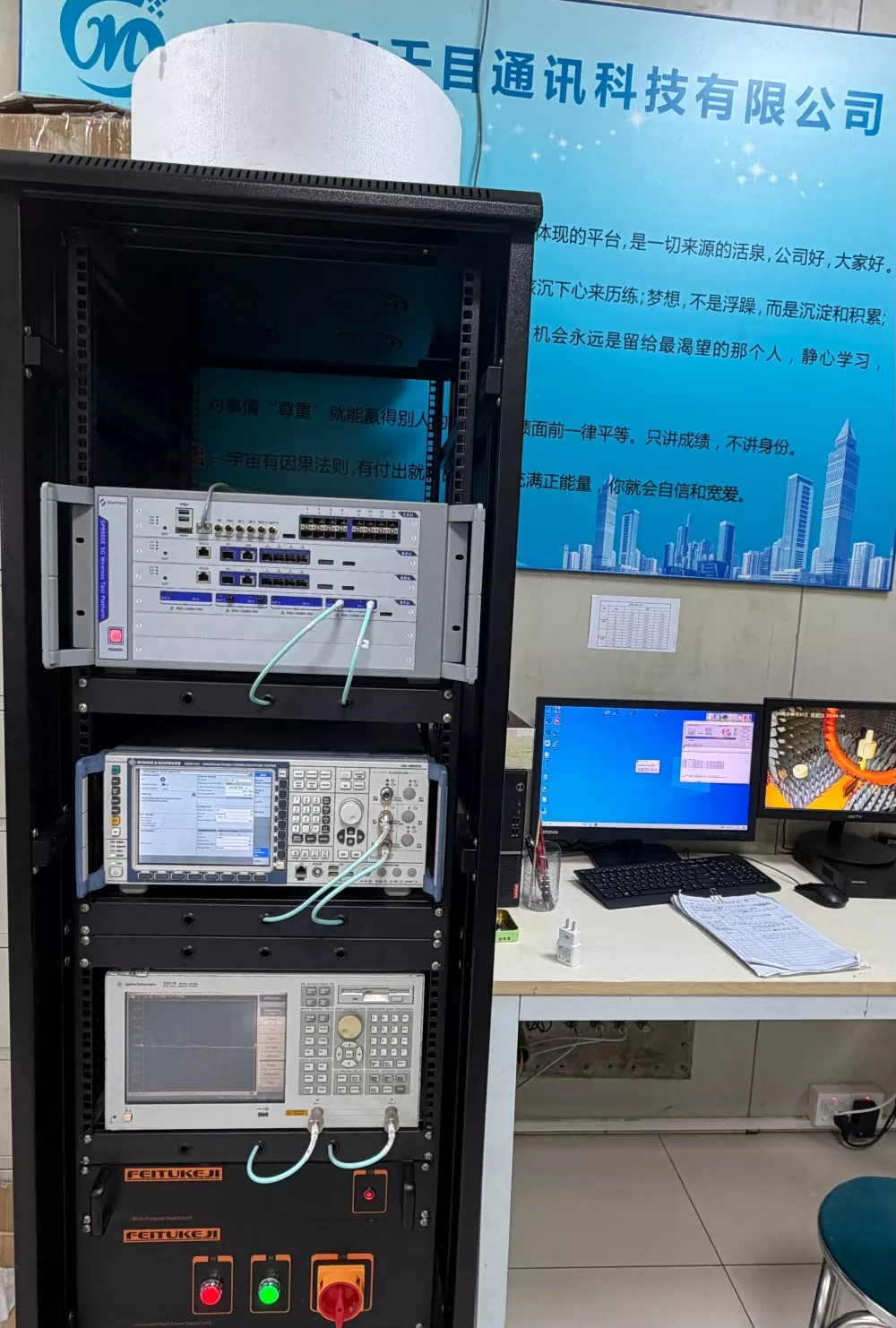

Доказ о производном капацитету: Ин-хоусе аутоматизоване производне линије за гравирање и ламинирање, заједно са опремом за РФ инспекцију, омогућавају дневну производњу од преко 80.000 комада, способних да испуне захтеве за испоруку великих поруџбина великих купаца.

Водич за избор производа

Када бирају ултра танке ФПЦ таблет антене, купци не морају слепо да бирају јефтине опције — тако што ће их прецизно ускладити са захтевима опреме, могу ефикасно да избегну замке.

1. Изаберите модел на основу дебљине уређаја: За ултра танке уређаје, дајте предност верзији од 0,1 мм; за стандардне уређаје, изаберите стандардну верзију од 0,2–0,3 мм да бисте уравнотежили перформансе и структурну компатибилност.

2. Изаберите моделе на основу сценарија примене: изаберите стандардне моделе за унутрашње уређаје на температури околине; преферирају робусне моделе на високим температурама за аутомобилску и индустријску опрему на отвореном, који нуде већу отпорност на временске услове.

3. Изаберите моделе на основу захтева за фреквенцијски опсег: Јасно дефинишите потребне фреквентне опсеге као што су ВиФи, Блуетоотх, 4Г и ГПС. Наша компанија може прецизно да усклади одговарајуће резонантне антене, избегавајући проблеме лоше перформансе сигнала и некомпатибилности повезаних са генеричким моделима.

4. Дајте приоритет директном фабричком извору: Одаберите фабрике које омогућавају тестирање на лицу места, прилагођавање и обезбеђују извештаје о сертификацији да бисте избегли проблеме као што су посредничке ознаке, преувеличане спецификације и недостатак подршке након продаје.

Зашто одабрати Кианму Цоммуницатионс

Као добављач у Кини са 17 година дубоке експертизе у индустрији РФ антена, специјализовани смо за истраживање, развој и производњу ултра танких ФПЦ таблет антена, изграђујући поверење кроз праве могућности и чврсте податке.

1. Професионални технички тим: Имамо тим РФ инжењера са преко 10 година искуства, способних да оптимизују решења распореда антена за купце и решавају сложене проблеме као што су заштита сигнала, лоша пенетрација у зид и велике сметње.

2. Брза услуга прилагођавања: артикли на лагеру се испоручују истог дана; прилагођени дизајн са решењима која се обезбеђују у року од 24 сата, брза израда прототипа за 3–5 дана и масовна испорука у року од 7–10 дана—значајно брже од индустријских стандарда.

3. Предност у исплативости: Са сопственом фабриком за производњу и директну продају, елиминишемо посредничке марже. Поруџбине на велико се могу понудити по крајњој фабричкој цени, са квалитетом упоредивим са врхунским брендовима и конкурентнијим ценама.

4. Побољшајте постпродајну услугу: Пошиљке укључују извештаје о испитивању, спецификације и документе о сертификацији; дефекти серије су покривени политиком враћања и замене; посвећена техничка подршка један на један током целог процеса како би се помогло клијентима у постизању масовне производње.

5. Обимне примене у стварном свету: Услужили смо преко 1000 домаћих и међународних произвођача паметног хардвера у више области, укључујући потрошачку електронику, ИоТ, индустријску опрему и аутомобилске уређаје, са доступним кућиштима за масовну производњу која се могу проверити.

ФАК

П1: Да ли ултра танке ФПЦ таблет антене могу да буду у складу са закривљеним површинама?

О: Да. Производ нуди одличну флексибилност, подржавајући у складу са малим закривљеним и лучним структурама, погодан за уградњу на уређаје неправилног облика, без утицаја на перформансе сигнала током нормалне примене.

П2: Да ли подржава прилагођене димензије и фреквентне опсеге?

О: Потпуна подршка за прилагођавање ОЕМ/ОДМ-а, са димензијама, дебљином, дужином кабла, конекторима и фреквентним опсезима подесивим према цртежима и захтевима купаца, укључујући бесплатну оптимизацију дизајна.

П3: Можете ли да обезбедите извештаје о тестирању и сертификате за масовне куповине?

О: Да. Можемо да обезбедимо комплетну документацију за сваку серију, укључујући извештаје о фабричким испитивањима, спецификације перформанси, РОХС/ЦЕ сертификате и друге потребне материјале како бисмо испунили захтеве за инспекцију купаца и извоз.

П4: Да ли ће се сигнал погоршати ако се антена постави близу металног дела уређаја?

О: Метал може изазвати сметње у заштити; препоручљиво је оставити размак од 3-5 мм током уградње. Инжењери могу да обезбеде бесплатна решења за оптимизацију унутрашњег распореда опреме.

П5: Да ли је квалитет узорка у складу са квалитетом масовне поруџбине?

О: Потпуно конзистентан. Стандардизовани процеси масовне производње у фабрици, са униформним калупима, стандардизованим процедурама и доследним стандардима контроле квалитета, елиминишући било какве разлике у квалитету између узорака и масовних поруџбина.
