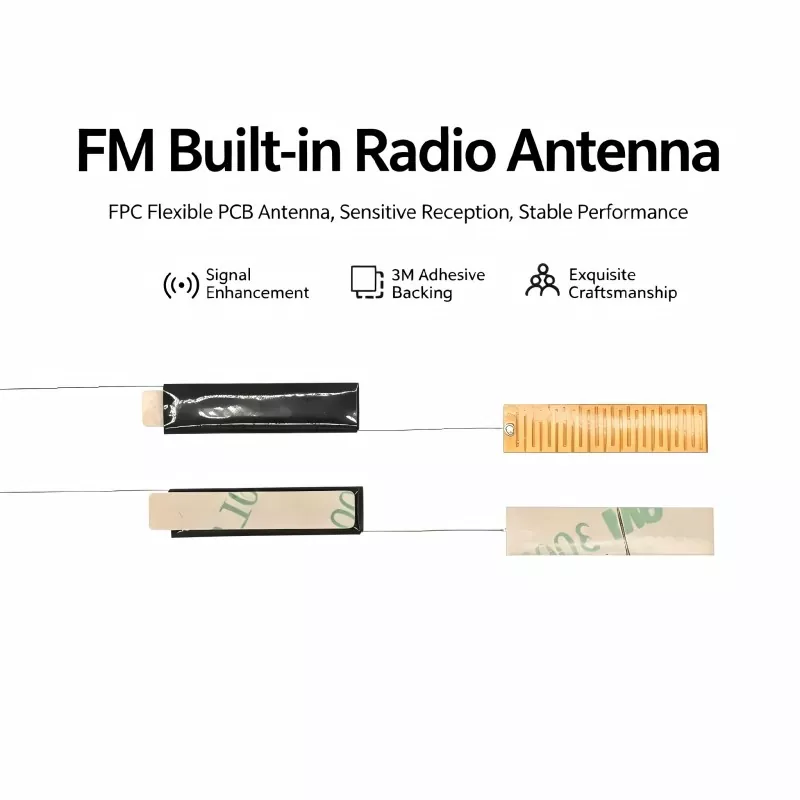

Кианмуразвија сеУграђена ФМ радио антеназа произвођаче којима је потребан поуздан ФМ пријем у компактним електронским производима. Дизајнирано око практичних захтева интеграције, ово решење унутрашње антене може помоћи аудио уређајима да постигну стабилне радио перформансе уз уштеду простора за инсталацију и одржавање чистог спољашњег дизајна.
ФМ радио остаје важна карактеристика у многим аутомобилским аудио системима, преносивим радио уређајима, Блуетоотх звучницима, паметним аудио производима и потрошачкој електроници. Међутим, додавање ФМ пријема на компактни уређај захтева више од једноставног повезивања антене са пријемником. Димензије антене, феритни материјал, намотај намотаја, место инсталације, провод каблова и околне електронске компоненте могу утицати на квалитет пријема. Уграђена ФМ радио антена пружа произвођачима компактну алтернативу традиционалним спољним антенама. Овај чланак објашњава његов принцип рада, предности дизајна, вредност апликације, кључна разматрања приликом куповине и практичне методе интеграције.
Садржај
Шта произвођачи треба да знају о уграђеним ФМ антенама?
Како је дизајнирана уграђена ФМ радио антена?
Зашто је дизајн унутрашње антене важан?
Који производи могу да користе уграђену ФМ антену?
Који фактори утичу на перформансе ФМ пријема?
Које спецификације купци треба да упореде?
Како инжењери могу интегрисати антену у производ?
Шта треба да тражите код добављача ФМ антена?
Често постављана питања о уграђеној ФМ радио антени
Да ли је уграђена ФМ радио антена права за ваш производ?
Шта произвођачи треба да знају о уграђеним ФМ антенама?
Уграђена ФМ антена је интерна компонента за пријем дизајнирана да ухвати ФМ емитоване сигнале без потребе за конвенционалном екстерном телескопском антеном. Инсталиран је унутар кућишта производа и повезан са колом ФМ пријемника преко кабла, пина или другог електричног интерфејса.
За многе комерцијалне производе, интерна инсталација нуди важан баланс између РФ функционалности и индустријског дизајна. Уместо да дозволе да се антена протеже изван кућишта, произвођачи могу да позиционирају пријемну компоненту унутар доступног простора.
Конструкција са феритним језгром се обично користи за компактне ФМ пријемне апликације. Феритни материјал помаже у концентрацији магнетног флукса око завојнице, док намотани проводник претвара електромагнетну енергију у електрични сигнал који пријемно коло може обрадити.
Антена стога постаје део целокупног РФ система, а не изоловани додатак. Његове перформансе зависе и од његових сопствених електричних карактеристика и од средине у којој ради.
Како је дизајнирана уграђена ФМ радио антена?
Дизајн интерне ФМ антене обично почиње са опсегом циљне фреквенције и расположивим простором за инсталацију. Инжењери затим одређују одговарајуће димензије ферита, структуру намотаја, спецификације жице, начин повезивања и механичку конфигурацију.
Феритно језгро
Феритно језгро је важан део структуре магнетног пријема. Његове материјалне карактеристике и физичке димензије утичу на ефикасност антене у интеракцији са околним електромагнетним пољем.
Прецисион Цоил
Бакарна жица је намотана око феритног језгра према дефинисаним електричним захтевима. Конзистентност намотаја је важна јер варијације могу утицати на електричне карактеристике појединачних антенских јединица.
Структура везе
У зависности од уређаја домаћина, антена може да користи различите конфигурације каблова, пинова или конектора. Одговарајућа структура повезивања поједностављује монтажу и смањује непотребне модификације на ПЦБ-у купца.
Механичка конфигурација
Димензије се морају узети у обзир у раној фази пројектовања. Антена која има добре електричне перформансе и даље може бити неприкладна ако не може да стане у предвиђено кућиште или омета друге компоненте.
Зашто је дизајн унутрашње антене важан?
Савремени електронски уређаји постају све мањи док садрже више функција. Ово ствара изазовно окружење за РФ компоненте јер вредан унутрашњи простор деле батерије, штампане плоче, звучници, процесори, струјна кола и механичке структуре.
Правилно дизајнирана интерна антена може понудити неколико практичних предности:
- Оптимизација простора:Антена је инсталирана унутар производа уместо да јој је потребан спољни простор за монтажу.
- Побољшан изглед производа:За свакодневни рад није потребна дуга телескопска антена.
- механичка заштита:Унутрашње постављање смањује изложеност случајном савијању или физичком удару.
- Флексибилна интеграција:Прилагођене димензије могу да прилагоде различите изгледе кућишта.
- Доследан склоп:Дефинисана унутрашња монтажна позиција може подржати стандардизовану производњу.
- Свестраност апликација:Исти основни концепт антене може се прилагодити различитим електронским производима.
Ове предности су посебно релевантне за произвођаче који желе да комбинују ФМ радио са модерним бежичним и дигиталним функцијама у компактном кућишту.
Који производи могу да користе уграђену ФМ антену?
Опсег примене је шири од традиционалних самосталних радија. Све док електронски систем укључује функцију ФМ пријема и пружа одговарајуће окружење за инсталацију, може се размотрити унутрашња антена.
| Апликација | Типични захтев | Предност унутрашње антене |
|---|---|---|
| Аудио за аутомобиле | Стабилан ФМ пријем у компактној контролној јединици | Скривена инсталација |
| Блуетоотх звучници | ФМ функција у комбинацији са бежичним звуком | Просторно ефикасан дизајн |
| Преносиви радио | Компактно кућиште и преносив рад | Смањене спољне компоненте |
| Аларм Цлоцкс | Интегрисана ФМ радио функција | Чист изглед производа |
| Паметна аудио опрема | Више функција унутар једног кућишта | Флексибилно унутрашње постављање |
| Специјализовани пријемници | РФ интеграција специфична за апликацију | Прилагодљива конфигурација |
Који фактори утичу на перформансе ФМ пријема?
Одабир антене са правилном номиналном фреквенцијом је само први корак. На перформансе у стварном свету може утицати неколико додатних фактора.
1. Локација инсталације
Антена треба да буде постављена тако да може ефикасно да прими РФ сигнал. Инсталирање поред великих проводних компоненти или кола са високим нивоом буке може смањити практичне перформансе.
2. Распоред ПЦБ-а
ПЦБ може утицати на електромагнетно окружење антене. Инжењери треба да узму у обзир растојање између антене и процесора, прекидачке изворе напајања, брзе интерфејсе и друге потенцијалне изворе сметњи.
3. Материјал кућишта
Пластична и непроводна кућишта генерално пружају другачије РФ окружење од металних кућишта. Коначно кућиште би стога требало да буде укључено у тестирање прототипа.
4. Провођење каблова
Кабл антене треба пажљиво усмерити и држати даље од непотребних извора електричне буке. Доследно постављање каблова такође може помоћи у одржавању поновљивих производних перформанси.
5. Осетљивост пријемника
Антена не може да компензује свако ограничење у кругу за пријем. Карактеристике антене и перформансе пријемника треба да се процене заједно током развоја производа.
Које спецификације купци треба да упореде?
Приликом набавке ФМ антене, тимови за куповину треба да направе технички лист са спецификацијама пре него што траже понуде. Ово чини поређење добављача значајнијим и смањује ризик од одабира компоненте само на основу цене.
| Спецификација | Препоручена евалуација | Важност куповине |
|---|---|---|
| Фреквенцијски опсег | Потврдите компатибилност са потребним ФМ опсегом | Ессентиал |
| Феритни материјал | Процените материјал и доследност | Високо |
| Цоил Виндинг | Проверите тачност и поновљивост намотаја | Високо |
| Димензије | Ускладите расположиви унутрашњи простор | Ессентиал |
| Леад Ленгтх | Потврдите ПЦБ и захтеве за монтажу | Средње |
| Цоннецтор | Проверите електричну и механичку компатибилност | Високо |
| Температурни опсег | Ускладите радно окружење | Средње до високе |
| Прилагођавање | Одредите да ли су ОЕМ спецификације подржане | Високо |
За обимну производњу, купци такође треба да узму у обзир процедуре одобравања узорака, улазну инспекцију, конзистентност производње, паковање, време испоруке и техничку подршку.
Како инжењери могу интегрисати антену у производ?
Успешан процес интеграције антене требало би да почне пре него што се коначно кућиште замрзне. Рана координација између добављача антена, ПЦБ инжењера, машинског инжењера и произвођача производа може спречити скупе редизајнирање.
- Дефинишите РФ захтев:Успоставите циљни ФМ фреквенцијски опсег и архитектуру пријемника.
- Резервишите простор за инсталацију:Идентификујте локацију антене пре него што завршите механички распоред.
- Дајте цртеже:Поделите доступне димензије и захтеве за повезивање са произвођачем антене.
- Развијте узорке:Процените прилагођене прототипове антене у предвиђеном производу.
- Тестирајте комплетан склоп:Измерити пријем у реалним условима рада.
- Финализирајте производне спецификације:Димензије браве, параметри намотаја, каблови, конектори и критеријуми инспекције.
Тестирање прототипа је посебно важно јер перформансе антене мерене ван производа можда неће представљати перформансе након што је антена инсталирана унутар коначног кућишта.
Шта треба да тражите код добављача ФМ антена?
Одговарајући добављач треба да буде у могућности да обезбеди више од каталошке компоненте. За ОЕМ и ОДМ пројекте, техничка комуникација и могућност прилагођавања могу бити подједнако важни као и основна спецификација антене.
Када процењујете кинеског произвођача или добављача антена, узмите у обзир следеће:
- Искуство у производњи ФМ и других компоненти РФ антена.
- Могућност прилагођавања димензија феритног језгра и структуре намотаја.
- Стабилна контрола намотаја намотаја и склопа компоненти.
- Могућност прилагођавања каблова, пинова и конектора.
- Развој узорка пре масовне производње.
- Јасни технички цртежи и спецификације производа.
- Поступци контроле квалитета производних серија.
- Одговорна комуникација током развоја производа.
Кианму се фокусира на развој и производњу антена за различите електронске апликације. Његов прилагођени приступ омогућава клијентима да разговарају о захтевима за фреквенцију, инсталацијским димензијама, методама повезивања и другим параметрима специфичним за пројекат пре финализације производног решења.
Често постављана питања о уграђеној ФМ радио антени
Може ли уграђена ФМ радио антена заменити спољну телескопску антену?
За многе компактне електронске производе, интерна антена се може користити уместо традиционалне телескопске антене. Међутим, коначни избор зависи од дизајна пријемника, структуре производа, расположивог простора за инсталацију и захтеваних перформанси пријема.
Који ФМ фреквенцијски опсег је нормално подржан?
Многе комерцијалне ФМ радио апликације раде у опсегу 88–108 МХз. Тачан дизајн антене треба да буде усклађен са потребним фреквенцијским опсегом и пријемним колом.
Може ли се антена прилагодити за мало кућиште?
Да. Прилагођавање може да се бави димензијама ферита, структуром завојнице, дужином електроде, конфигурацијом терминала и другим механичким захтевима. Тестирање прототипа се препоручује када је простор за инсталацију веома ограничен.
Да ли постављање антене утиче на радио пријем?
Да. Постављање може имати значајан ефекат. Металне компоненте у близини, струјна кола, процесори, трагови ПЦБ-а, батерије и каблови могу да промене електромагнетно окружење око антене.
Да ли антену треба тестирати унутар готовог производа?
Да. Тестирање антене унутар стварног кућишта даје реалистичније информације о коначним перформансама пријема него тестирање антене као независне компоненте.
Зашто изабрати прилагођену антену уместо стандардног модела?
Прилагођени модел се може дизајнирати око специфичних димензија, интерфејса пријемника, локације инсталације и механичких ограничења производа. Ово може олакшати интеграцију и смањити потребу за структурним модификацијама.
Да ли је уграђена ФМ радио антена права за ваш производ?
За савремене електронске производе где простор, изглед, поузданост и РФ функционалност морају да коегзистирају, уграђена антена може да пружи практичну алтернативу конвенционалним спољашњим дизајном. Његов успех зависи од комплетног процеса инжењеринга, укључујући избор ферита, намотаје намотаја, захтеве за фреквенцијом, дизајн ПЦБ-а, положај уградње, структуру кућишта и тестирање финалног производа.
Кианму обезбеђује прилагођена решења за уграђене ФМ радио антене за произвођаче који развијају аудио опрему, аутомобилску електронику, преносиве радио уређаје, Блуетоотх звучнике и друге уређаје који подржавају ФМ. Ако имате одређени фреквентни опсег, величину кућишта, потребе за кабловима или интерфејс пријемника,контактирајте насда разговарате о вашем пројекту и развијете конфигурацију антене која одговара вашим захтевима производа.
