Како права НБ-ИоТ антена може побољшати повезаност и поузданост за индустријске ИоТ уређаје

Кианму, професионални произвођач антена специјализован за решења бежичне комуникације, обезбеђујеНБ-ИоТ антенадизајниран да подржи поуздано повезивање за индустријске ИоТ уређаје, паметне системе за мерење и спољне контролне ормаре. Са покривеношћу целог опсега од 700 МХз до 960 МХз, водоотпорним дизајном са ИП67 оценом и флексибилним опцијама монтирања и конектора, ова антена помаже програмерима опреме да реше практичне изазове бежичне комуникације у захтевним окружењима.

НБ-ИоТ антена је неопходна РФ компонента за уређаје ускопојасног Интернета ствари који преносе мале количине података преко ћелијских мрежа. Одабир праве антене укључује више од усклађивања фреквенцијског опсега. Инжењери такође морају узети у обзир положај инсталације, материјале кућишта, импедансу, појачање антене, хидроизолацију, губитак кабла и компатибилност конектора. Овај водич објашњава како ради НБ-ИоТ антена, где се користи, које су спецификације важне и како одабрати решење за дугорочну индустријску примену.

Садржај

1. Шта је НБ-ИоТ антена?
2. Како ради НБ-ИоТ антена?
3. Које карактеристике су најважније?
4. Где се користе НБ-ИоТ антене?
5. Које су главне техничке спецификације?
6. Како одабрати праву антену?
7. Како инсталација може побољшати перформансе?
8. Често постављана питања
9. Закључак

1. Шта је НБ-ИоТ антена?

НБ-ИоТ антена је радио-фреквентна компонента која омогућава уређају да шаље и прима бежичне сигнале преко ускопојасне мобилне мреже Интернета ствари. НБ-ИоТ је дизајниран за повезане уређаје који често захтевају ниску потрошњу енергије, широку покривеност и поуздану комуникацију за мале преносе података.

Типични уређаји укључују паметне водомјере, гасомјере, терминале за праћење електричне енергије, сензоре животне средине, индустријске контролере и опрему за даљинско праћење. Ове апликације могу да раде током дужег периода без честог одржавања, чинећи избор антене важним делом целокупног дизајна производа.

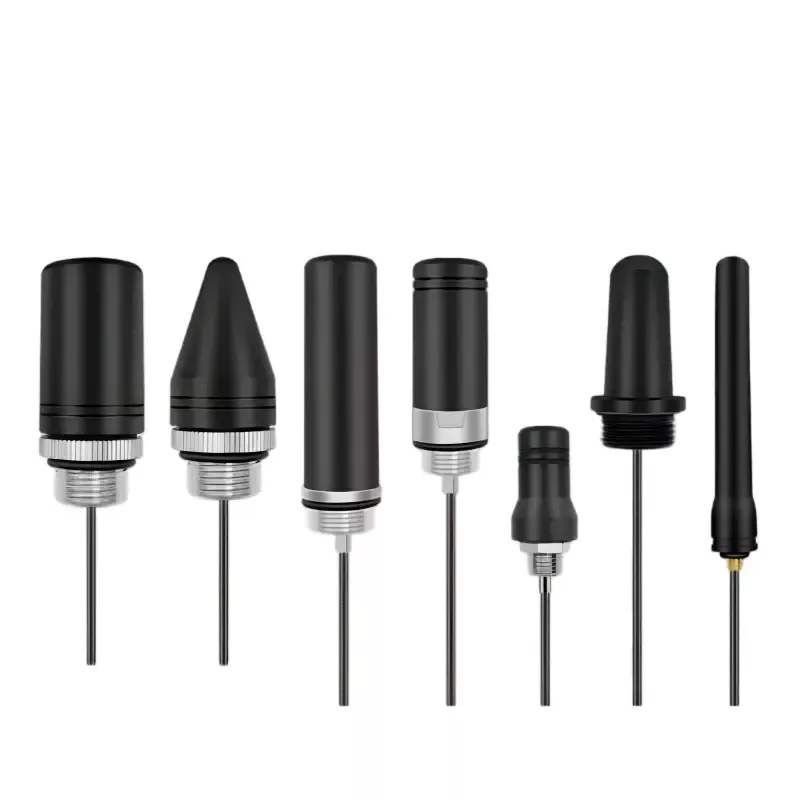

НБ-ИоТ антене су доступне у неколико облика:

• Уграђене антене:Интегрисан у кућиште уређаја или склоп кола где су простор и изглед важни.
• Патцх антене:Компактне структуре погодне за одабране уграђене бежичне апликације.
• Антене постављене на возило:Екстерна решења дизајнирана за одређену мобилну опрему и услове инсталације.
• Спољашње антене монтиране на шрафове:Антене инсталиране кроз панел кућишта, често префериране за металне ормаре и индустријску опрему на отвореном.

За опрему инсталирану унутар металних кућишта, спољна антена може да обезбеди практичнији РФ пут од антене постављене у потпуности унутар кућишта. Кианму-ово решење за НБ-ИоТ антену је дизајнирано око спољних инсталација ормана и подржава различите навоје за монтажу, дужине каблова и конфигурације конектора.

2. Како ради НБ-ИоТ антена?

НБ-ИоТ антена претвара електричне сигнале из бежичног комуникационог модула у електромагнетне таласе и прима долазне радио сигнале из ћелијске мреже. Његове перформансе зависе од електричног дизајна антене, радне фреквенције, околних материјала и начина на који је постављена.

Три инжењерска разматрања су посебно важна.

Усклађивање фреквенције

Антена мора бити пројектована за фреквенцијске опсеге које користи циљна НБ-ИоТ мрежа. Антена која је лоше усклађена са радним опсегом може да рефлектује више РФ енергије према предајнику уместо да је ефикасно зрачи. Покривеност фреквенције и усклађивање импедансе стога треба проверити пре примене.

Импеданса и РФ ефикасност

Импеданса од 50 ома се широко користи у РФ системима. Усклађивање антене, коаксијалног кабла и комуникационог модула помаже у смањењу рефлексије и одржавању ефикасног преноса сигнала. Однос стојећег таласа напона (ВСВР) је један од корисних индикатора усклађивања импедансе, иако не утврђује независно укупну ефикасност антене или реални опсег комуникације.

Ограђивање и утицаји на животну средину

Метални ормарићи могу ометати или мењати радио-фреквентно зрачење, док оближњи каблови, извори напајања и електронске компоненте могу утицати на перформансе антене. Монтажа антене изван ормана може помоћи у смањењу заштите у вези са кућиштем, под условом да је антена инсталирана и уземљена у складу са захтевима њеног дизајна.

3. Које карактеристике су најважније у индустријској НБ-ИоТ антени?

Индустријска ИоТ опрема често ради на отвореном или на локацијама где је приступ за одржавање ограничен. Одговарајућа антена би стога требало да комбинује електричну компатибилност са механичком издржљивошћу и флексибилношћу инсталације.

Широка покривеност фреквенцијама

Широк подржани фреквентни опсег може да поједностави примену производа у компатибилним НБ-ИоТ мрежама. Кианму-ова спољна антена покрива 700–960 МХз, али купци и даље треба да потврде стварне фреквенцијске опсеге које користе њихов мобилни оператер и комуникациони модул.

ИП67 Заштита од воде и прашине

Кућиште са ознаком ИП67 је дизајнирано да обезбеди заштиту од прашине и издржи одређене услове привременог потапања у складу са важећим захтевима испитивања. Ова оцена је драгоцена за спољне ормаре за надзор изложене киши, прашини и променљивим временским приликама. Исправна инсталација и заптивање панела остају од суштинског значаја за одржавање заштите на нивоу комплетне опреме.

Флексибилне опције за монтажу и повезивање

Различити ормари захтевају различите монтажне димензије и распоред каблова. Опције са навојем М12 и М16 могу помоћи у прилагођавању различитих дизајна панела, док СМА, ИПЕКС, БНЦ и Н-тип конектори нуде потенцијалну компатибилност са различитим РФ интерфејсима. Тачан пол конектора и интерфејс морају бити потврђени за изабрани модел.

Енвиронментал Дурабилити

Материјали кућишта, компоненте за заптивање, конструкција каблова и метални делови отпорни на корозију утичу на дугорочну поузданост. За обалне инсталације, транспортну опрему и спољне комуналне системе, купци треба да заједно процене температурне границе, изложеност вибрацијама, ризик од корозије и захтеве за одржавањем.

4. Где се користе НБ-ИоТ антене?

НБ-ИоТ антене подржавају широк спектар апликација за даљинско праћење и комуникацију са ниском брзином преноса података. Спољашњи водоотпорни дизајни су посебно корисни када су уређаји уграђени у металне ормаре или изложени спољним условима.

Паметно мерење воде и гаса

Повезани мерни системи преносе очитавања потрошње и оперативне информације на платформе за даљинско управљање. Постављање антене може утицати на поузданост комуникације када су бројила инсталирана у подземним комуналним просторима, спољним ограђеним просторима или локацијама окруженим грађевинским материјалом.

Електрична енергија и индустријска контрола

Терминали за надзор снаге, концентратори бројила електричне енергије и индустријски контролни ормари користе бежичну везу за извештавање о статусу опреме и мерним подацима. Екстерна антена може помоћи у решавању РФ ограничења која стварају метална кућишта.

Паметни град и мониторинг животне средине

Сензори квалитета ваздуха, станице за праћење прашине на путу, опрема за праћење времена и интелигентни контролери уличног светла могу захтевати поуздане бежичне везе на дистрибуираним локацијама. Хидроизолација и одговарајуће температурне оцене су важне када ови уређаји раде на отвореном.

Пољопривредни интернет ствари

Даљинско праћење земљишта, контрола животне средине стакленика и праћење квалитета воде у аквакултури могу користити НБ-ИоТ повезивање за пренос мерења са локација где је конвенционално жичано умрежавање незгодно.

Аларми за даљинску опрему

Индустријски објекти могу да користе повезане терминале да пријаве ненормалне услове, кварове опреме или промене у радном статусу. Перформансе антене треба проценити заједно са доступношћу мреже, управљањем напајањем и подржаним карактеристикама комуникационог модула.

5. Које су главне техничке спецификације НБ-ИоТ антене?

Техничке спецификације пружају практичну основу за поређење модела антена. Следећа табела сумира објављене параметре Кианму-ове екстерне НБ-ИоТ антене. Спецификације треба поново потврдити у односу на понуду и технички лист за тачан модел који се наручује.

Ове спецификације описују представљени производ, а не сваку антену у категорији НБ-ИоТ. Стварне перформансе зависе од изабране конфигурације, инсталационог окружења, мрежног опсега, усмеравања каблова и главног уређаја. Купци треба да затраже применљиве податке о тестирању када су потребни специфични критеријуми прихватања.

6. Како бирате праву НБ-ИоТ антену?

Избор антене почиње са комуникацијским захтевима готовог уређаја. Модел који добро ради у лабораторији може дати различите резултате када се инсталира у близини металних панела, енергетске електронике или других компоненти осетљивих на РФ.

Користите следећу контролну листу када оцењујете добављаче и конфигурације антена:

• Потврдите мрежне опсеге:Проверите фреквенције које подржава распоређени оператер и НБ-ИоТ модул.
• Процените локацију инсталације:Одредите да ли ће антена бити монтирана унутар пластичног кућишта, изван металног ормана или на мобилној опреми.
• Изаберите прави навој за монтажу:Проверите дебљину панела, пречник рупе, расположиви зазор и захтеве за заптивање.
• Ускладите конектор:Потврдите тип конектора, пол, импедансу кабла и интерфејс на комуникационом модулу.
• Изаберите одговарајућу дужину кабла:Избегавајте непотребну дужину кабла јер коаксијални кабл доводи до РФ губитка који може смањити сигнал који се испоручује или прима од антене.
• Прегледајте услове животне средине:Узмите у обзир кишу, прашину, екстремне температуре, вибрације и излагање соли.
• Затражите релевантне информације о тесту:Прегледајте фреквенцијски одзив, ВСВР, појачање и све резултате испитивања животне средине који су применљиви на предложени модел.
• Тестирајте комплетан уређај:Потврдите повезаност и квалитет сигнала користећи стварно кућиште, кабловску трасу, модул и предвиђену локацију за инсталацију.

За ОЕМ пројекте, прилагођавање такође може укључивати димензије кућишта, дужину кабла, конфигурацију конектора и монтажну структуру. Расправа о овим захтевима пре алата или масовне производње помаже у смањењу интеграцијских промена касније у развојном циклусу.

7. Како инсталација може побољшати перформансе НБ-ИоТ антене?

Чак и правилно одређена антена може имати слаб учинак ако је лоше инсталирана. Неколико практичних мера може помоћи у очувању РФ перформанси и очувању заштите животне средине.

1. Изаберите одговарајући положај за монтажу.За спољне ормане антене, користите одговарајућу локацију панела која избегава непотребне препреке од оближњих металних конструкција.
2. Правилно причврстите монтажни хардвер.Пратите упутства произвођача за инсталацију и захтеве за затезање да бисте избегли оштећење навоја или компромитовање заптивке.
3. Пажљиво провуците коаксијални кабл.Избегавајте оштре кривине, поновљено савијање, штипање и непотребне каблове.
4. Одвојите кабл од извора сметњи где је то практично.Држите РФ ожичење даље од бучне енергетске електронике и склопних компоненти када распоред опреме дозвољава.
5. Прегледајте заптивне компоненте.Уверите се да су заптивке и улазне тачке каблова правилно постављене, посебно у спољним орманима.
6. Тест након завршне монтаже.Процените регистрацију мреже, индикаторе сигнала и испоруку података на нивоу апликације у репрезентативним условима рада.

Инсталацију треба третирати као део дизајна антенског система, а не као завршни механички задатак. Тестирање комплетног склопа је најпоузданији начин да се идентификују проблеми који се можда неће појавити када се антена процењује засебно.

8. Често постављана питања о НБ-ИоТ антенама

П1: Који опсег фреквенција треба да подржава НБ-ИоТ антена?

Потребан опсег зависи од ћелијских опсега које користи циљна мрежа. Кианму-ова спољна антена покрива 700–960 МХз. Потврдите примену локалне мреже и компатибилност модула пре него што изаберете модел.

П2: Може ли се НБ-ИоТ антена инсталирати на метални контролни ормар?

Да. Екстерна антена монтирана на шрафове је често погодна за металне ормаре јер се радијатор може поставити изван кућишта. Дизајн монтаже, распоред уземљења или спојнице и упутства за инсталацију треба пратити за одређени модел.

П3: Да ли је ИП67 НБ-ИоТ антена погодна за употребу на отвореном?

Степен ИП67 означава дефинисани ниво заштите од уласка прашине и воде под одређеним условима испитивања. Може бити погодан за многе спољашње примене, али комплетна инсталација такође мора одржавати одговарајуће заптивање и заштиту животне средине.

П4: Да ли се дужина кабла и тип конектора могу прилагодити?

Да. Кианму наводи опције каблова од 1,5 м до 10 м и изборе конектора укључујући СМА, ИПЕКС, БНЦ и Н тип. Доступност зависи од изабране конфигурације, па потврдите детаље о конектору и захтеве каблова када тражите понуду.

П5: Да ли веће појачање антене увек обезбеђује бољу повезаност?

Не. Појачање се мора узети у обзир поред шеме зрачења, оријентације инсталације, услова мреже и система за пријем. Антена са већим појачањем не гарантује аутоматски боље перформансе у сваком правцу или локацији.

П6: Како могу смањити губитак сигнала током инсталације?

Користите одговарајући коаксијални кабл са малим губицима, изаберите одговарајућу дужину кабла, избегавајте оштре кривине, обезбедите склоп звучног конектора и поставите антену даље од значајних препрека. Проверите перформансе након постављања антене у коначно кућиште.

П7: Које информације треба да пружим када тражим прилагођену НБ-ИоТ антену?

Наведите опсеге радних фреквенција, модел комуникационог модула, материјал кућишта, монтажне димензије, дужину кабла, тип конектора, услове околине, циљну количину и све потребне критеријуме тестирања РФ или заштите од уласка. Ове информације помажу добављачу да процени компатибилност и препоручи одговарајућу конфигурацију.

9. Закључак: Изградите поузданију ИоТ везу

Добро одабрана НБ-ИоТ антена помаже повезаним уређајима да одрже ефикасну бежичну комуникацију у апликацијама у распону од паметног мерења и индустријског надзора до сензора животне средине и спољашњих контролних система. Компатибилност фреквенција, усклађивање импедансе, монтажна структура, избор каблова и заштита животне средине доприносе коначном резултату.

Кианму нуди решење за екстерну НБ-ИоТ антену са покривеношћу од 700–960 МХз, ИП67 заштитом, М12 и М16 опцијама монтирања и конфигурабилним избором каблова и конектора. За произвођаче опреме, системске интеграторе и програмере ИоТ производа, процена ових параметара у односу на стварне услове рада је важан корак ка поузданој примени.

Тражите одговарајућу антену за ваш следећи ИоТ пројекат? Истражите страницу производа Кианму НБ-ИоТ антена да бисте прегледали доступне спецификације и опције конфигурације. Ако вам је потребна помоћ да ускладите фреквентне опсеге, конекторе, дужине каблова или захтеве за монтажу на вашу опрему,контактирајте насда разговарате о вашој апликацији и затражите прилагођено антенско решење за ваш пројекат.
