Боди Цам ГПС антена

Шта је Боди Цам ГПС антена

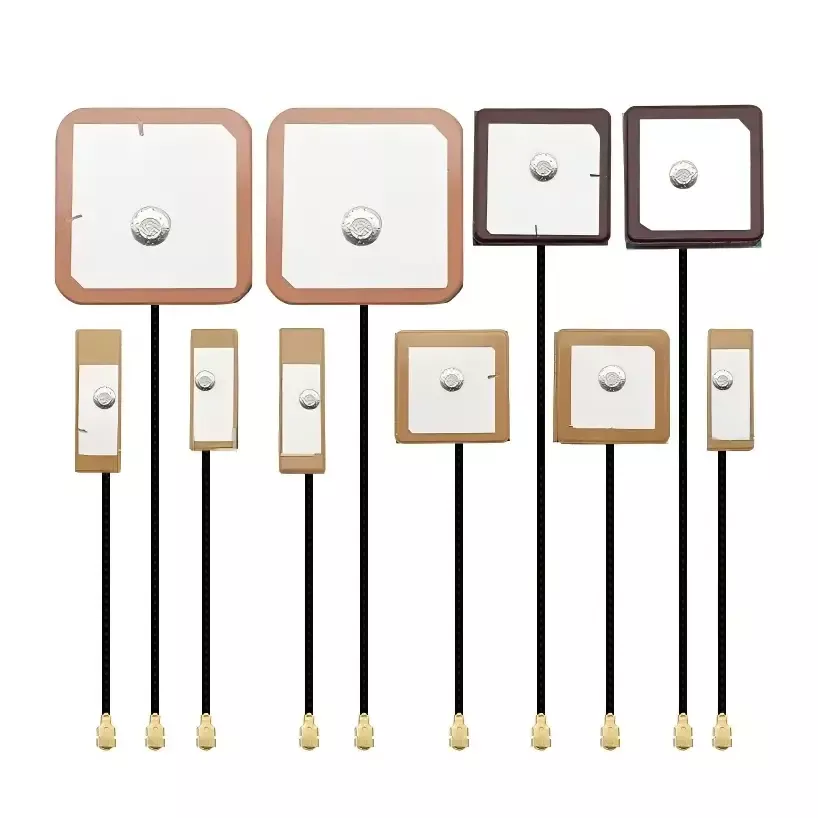

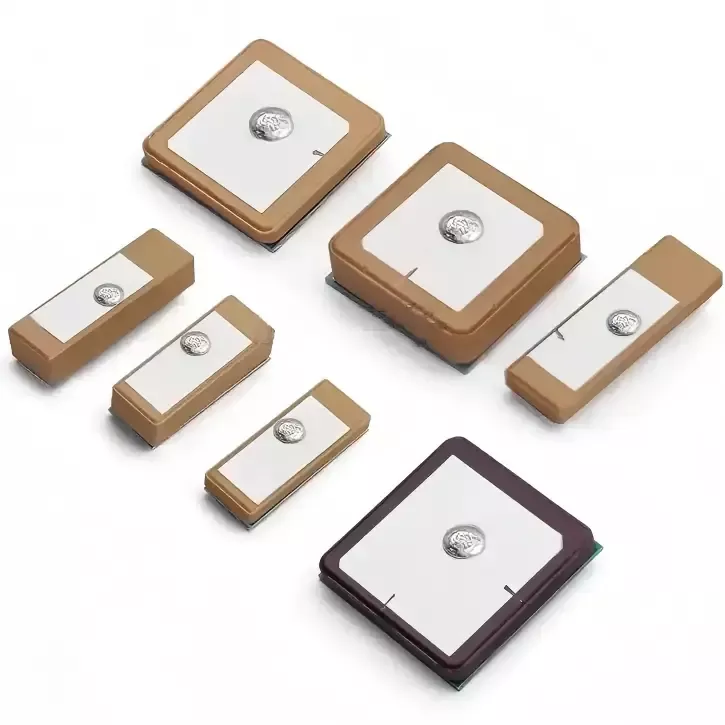

Боди Цам ГПС антена је ГНСС керамичка патцх антена индустријске класе посебно дизајнирана за терминале за прикупљање доказа за једног војника за полицију. Компатибилан је са више сателитских система укључујући ГПС, БеиДоу, ГЛОНАСС и Галилео, и има структуру десне кружне поларизације (РХЦП) како би се прилагодио карактеристикама поларизације глобалних сателитских навигационих сигнала.

Са робусним керамичким дизајном антене, нуди одличну усмереност и снажну прилагодљивост околини. Чак и под изазовним условима као што су препреке које се носе на телу, метална заштита од опреме, блокада градских зграда или мобилне операције велике брзине, пружа стабилне податке о позиционирању. Ово обезбеђује тачне и следљиве геолокацијске водене жигове за аудиовизуелне снимке органа за спровођење закона, омогућавајући успостављање комплетног и усклађеног ланца доказа.

Принцип рада

Боди Цам ГПС антена ради на основу професионалних принципа РФ пријема сателитске навигације. Цео ток посла је верификован и кроз лабораторијско тестирање безехоичне коморе и тестирање на отвореном у стварном свету, обезбеђујући јасну оперативну логику и стабилне перформансе. Пре свега се састоји од три основне компоненте:

1. Аквизиција сателитског сигнала: Производ садржи керамички диелектрични чип са високим диелектричним језгром који ефикасно хвата сателитске навигационе сигнале Л1 опсега у ваздуху. Са наменским дизајном кружне поларизације на десној страни, он ефикасно ублажава слабљење сигнала узроковано ротацијом уређаја или опструкцијом људског тела, решавајући уобичајене проблеме као што су лош пријем сигнала и неуспешно хватање сателита у урбаним срединама са густим зградама или планинским и удаљеним регионима где преовлађују вишепутне рефлексије.

2. Филтрирање сигнала и заштита од сметњи: Антена има интегрисано прецизно коло за усклађивање импедансе које аутоматски филтрира сметње буке које стварају 4Г/5Г модул, Ви-Фи модул и напајање батерије унутар камере. Изолује чисте ГНСС сателитске сигнале, ефикасно елиминишући аномалије позиционирања, тачке прескакања и прекиде путање узроковане унутрашњим РФ преслушавањем.

3. Парсинг и излаз података: Филтрирани и оптимизовани стабилни сателитски сигнал се преноси на чип за позиционирање матичне плоче уређаја, који у реалном времену анализира прецизне податке о географској ширини и дужини, брзини, времену и надморској висини. Ове информације се истовремено синхронизују као геолокацијски водени жигови за снимљене видео и аудио датотеке током операција за спровођење закона, омогућавајући потпуно праћење, следљивост и понављање путања спровођења.

Упутство за инсталацију и употребу

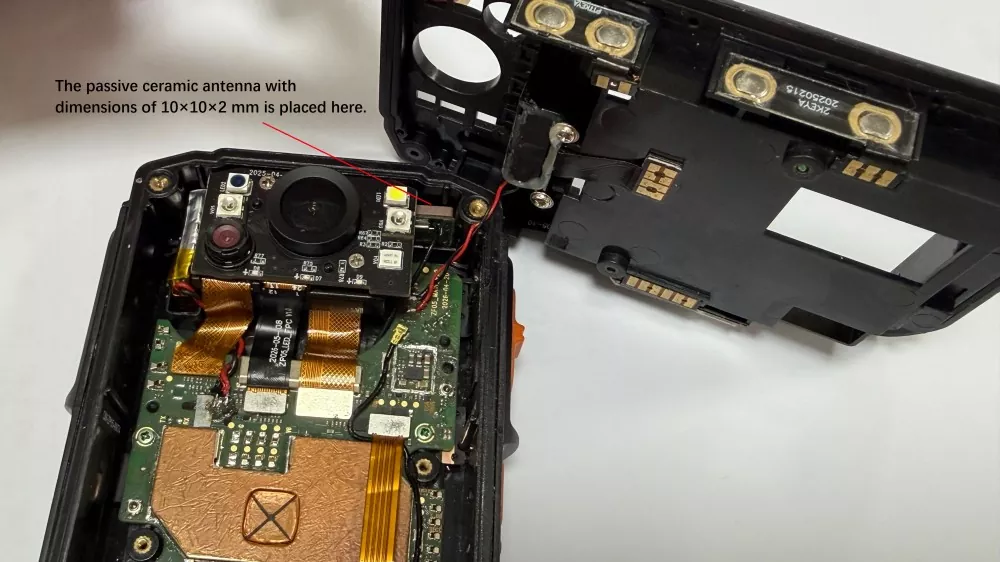

1. Избор локације за инсталацију

Подручје керамичког језгра антене не сме бити директно прекривено или запречено металним кућиштима, батеријама или металним носачима. Препоручује се да се уређај инсталира у неметалном делу изнад унутрашњости камере на телу, одржавајући безбедно растојање од најмање 15 мм од 4Г/5Г и Ви-Фи антена како би се избегле сметње на коканалном нивоу и обезбедио несметан пријем сателитског сигнала.

2. Спецификације заваривања и фиксирања

За керамичке антене типа пин, уверите се да су спојеви за лемљење пуни, без хладног лемљења, промашеног лемљења или одвојеног лемљења. За СМТ производе за површинску монтажу, стриктно пратите стандарде фабричког процеса монтаже да бисте постигли равно и сигурно поравнање на површини ПЦБ-а. Током монтаже, избегавајте примену превелике силе на керамички чип како бисте спречили унутрашње микропукотине и елиминисали потенцијалне скривене грешке сигнала касније.

3. Операција заштите од сметњи

Након што је антена инсталирана, користите изолациону траку да бисте изоловали антену од модула за напајање и области велике снаге на матичној плочи да бисте смањили електричне сметње. Проведите антенске каблове тако да не иду паралелно са електричним водовима на великим удаљеностима, чиме се спречавају флуктуације сигнала и нестабилно позиционирање на извору.

4. Комплетни стандарди за отклањање грешака и верификацију машина

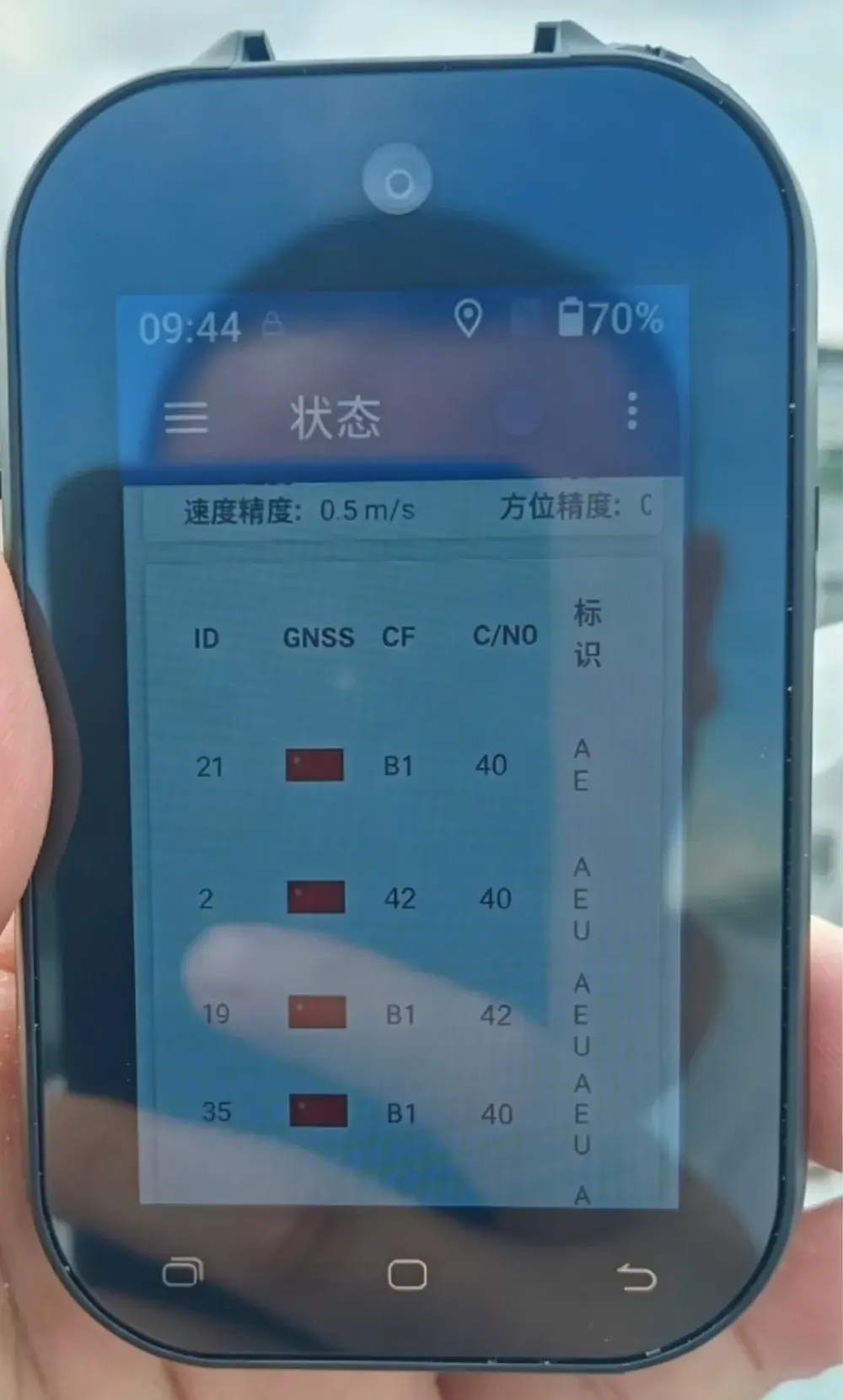

Након што је монтажа уређаја завршена, мора се спровести тестирање стицања звезда у стварном свету на отвореном; само испитивање једне плоче у затвореном простору није довољно. Кључни параметри за верификацију укључују број сателита добијених током хладног и врућег стартовања, тачност позиционирања и континуитет путање, обезбеђујући да перформансе антене буду у складу са спецификацијама након коначног склапања и спречавајући проблеме са квалитетом серије.

Како одабрати квалификовану ГПС антену

Многим особљу за набавку и развој опреме недостаје стручност у вези са радиофреквенцијом, што их често доводи до куповине цивилних антена по ниским ценама. Ово доводи до подстандардних перформанси производа, неуспешног прихватања пројекта и великих неуспеха након продаје. На основу година искуства у индустрији, сажели смо четири основна критеријума за одабир антена за индустријску опрему за спровођење закона:

1. Дајте приоритет специјализованим материјалима индустријског квалитета: чврсто елиминишите употребу уобичајених цивилних керамичких сировина и морате одабрати керамичке подлоге индустријског квалитета са широком температурном толеранцијом и својствима против сметњи погодне за сложене услове рада, обезбеђујући дугорочне стабилне перформансе у екстремним спољашњим окружењима.

2. Фокусирајте се на стварне тестне податке, одбаците теоријске параметре: Већина произвођача на тржишту даје само теоријске спецификације без подршке за тестирање у стварном свету. Угледни оригинални произвођачи могу понудити извештаје о тестирању у мрачној комори, видео снимке са тестирања на отвореном и податке о тестирању старења при високим температурама—параметри који су оригинални и проверљиви.

3. Изаберите специјализоване оптимизоване производе за опрему за спровођење закона: Стандардне навигационе антене нису оптимизоване за коегзистенцију више антена, металне заштите или опструкције људског тела у уређајима за спровођење закона, што их чини неприкладним за услове рада уређаја за једног војника. Од суштинске је важности одабрати посебно дизајниране антене посебно скројене за терминале за спровођење закона како би се решио суштински проблем интерних РФ сметњи.

4. Дајте приоритет директној сарадњи са изворним фабрикама: Изаберите кинеске произвођаче са интегрисаним могућностима у истраживању и развоју, модификацији узорака, масовној производњи и постпродајним услугама. Ово омогућава брзо прилагођавање, стабилно снабдевање, брзу подршку након продаје и избегава проблеме као што су нагомилавање цена од стране посредника и недостаци у комуникацији у техничкој координацији.

ФАК

П1: Може ли ова керамичка антена бити компатибилна са свим маркама камера које се носе на телу?

Компатибилан са великом већином комерцијално доступних 4Г/5Г камера за спровођење закона које се носе на телу, терминалима за прикупљање доказа отпорних на експлозију и камерама за спољашњу инспекцију, док такође подржава прилагођене нестандардне конфигурације прецизно прилагођене структури уређаја, интерфејсима и димензијама.

П2: На које специфичне начине керамичка антена надмашује ФПЦ антену?

Основна побољшања укључују бржу сателитску аквизицију, смањену грешку у позиционирању, непрекидно праћење и значајно побољшане перформансе отпорности на сметње, вибрације и температуру—у распону од екстремне хладноће до високе топлоте. Ове надоградње у потпуности решавају грешке у позиционирању у сложеним спољашњим условима и значајно смањују стопе постпродајног сервиса опреме.

П3: Да ли подржавате прилагођавање, узорковање и мале пробне поруџбине?

Подршка! Као директни произвођач, нудимо израду прототипа, пробне поруџбине малих серија и услуге масовне производње великих размера, потпуно прилагодљиве према цртежима купаца и захтевима перформанси.

П4: Може ли се производ користити за извоз у иностранство? Да ли су сви неопходни сертификати комплетирани?

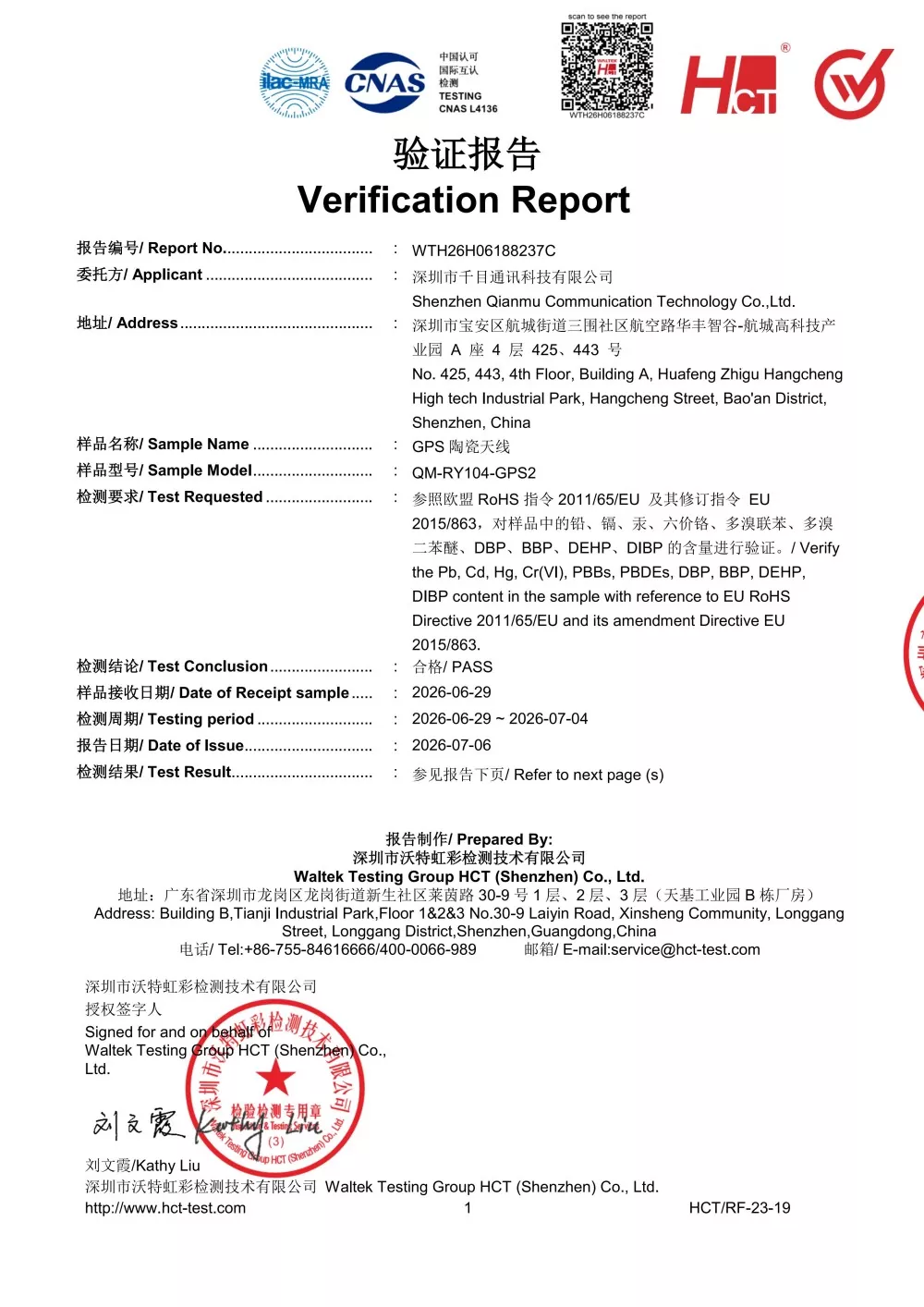

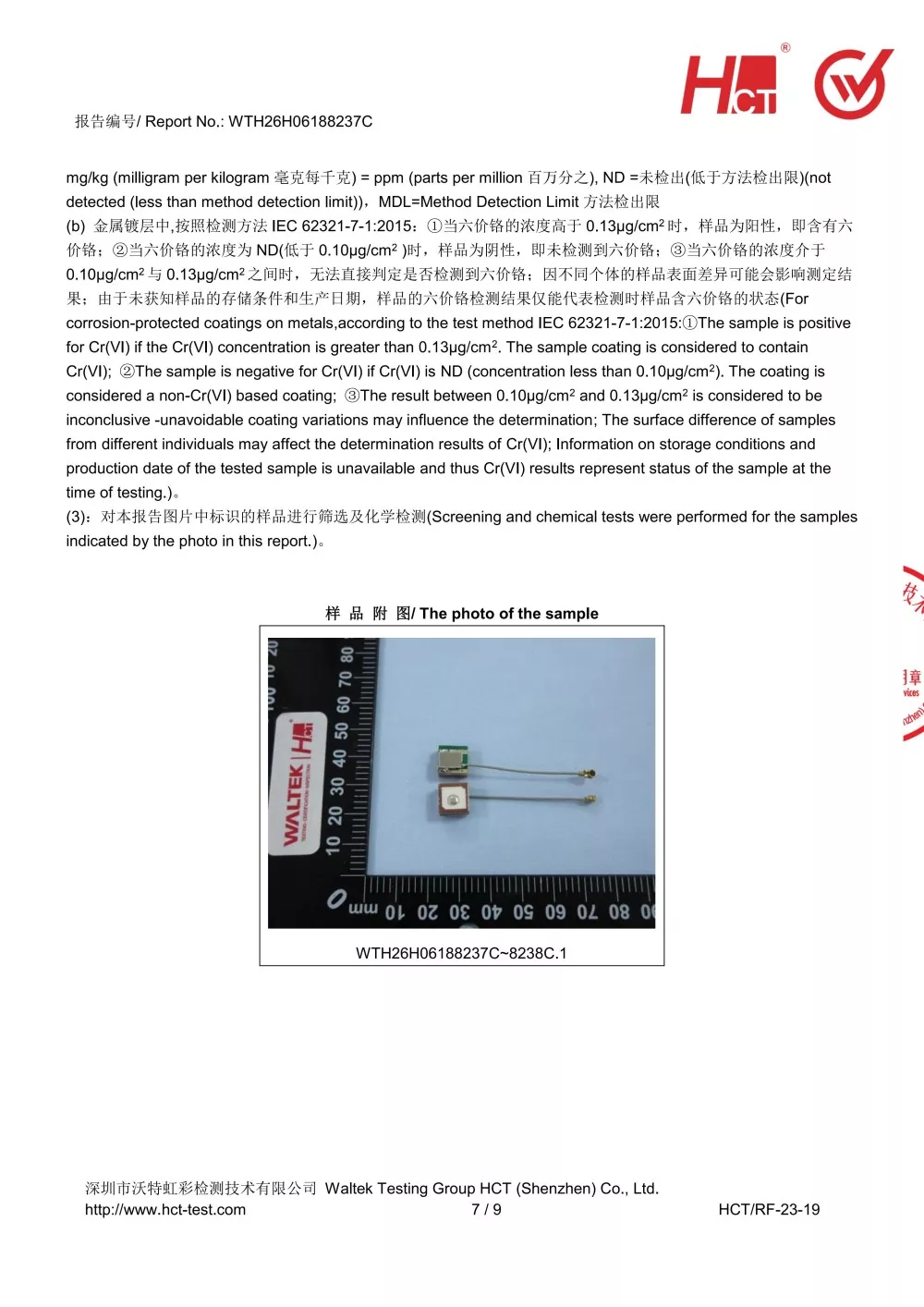

Сви производи долазе са пуним извозним сертификатима, укључујући ЦЕ, ФЦЦ и РоХС, који испуњавају глобалне стандарде и омогућавају безбрижан извоз у Европу, Америку, Југоисточну Азију, Блиски исток и све друге регионе.

П5: Да ли су перформансе производа стабилне у условима екстремно високих и ниских температура?

Производ има индустријски дизајн за широку температуру, који је прошао ригорозне тестове старења на високим и ниским температурама, са минималном деградацијом перформанси у окружењима у распону од -40°Ц до +75°Ц, што га чини потпуно погодним за спољашње, рударске, екстремне хладноће и услове високе температуре током целог сата.
