Како уграђена ФМ радио антена може побољшати пријем сигнала у компактним електронским уређајима

Кианмуразвија сеУграђена ФМ радио антеназа компактне производе који подржавају ФМ који захтевају поуздан пријем без додавања екстерне антене. Дизајнирана за опсег ФМ емитовања 88–108 МХз, ова компактна РФ компонента комбинује феритно језгро, прецизно намотан бакарни калем и флексибилне опције повезивања за аутомобилске аудио системе, Блуетоотх звучнике, преносиве радио уређаје, опрему за паметну кућу и друге електронске уређаје.

Уграђена ФМ антена је више од замене за телескопску антену која штеди простор. Његова магнетна индукциона структура са феритним језгром, прецизно намотавање намотаја, компактни фактор форме и прилагодљиви дизајн везе омогућавају произвођачима да интегришу ФМ пријем у производе где су простор за инсталацију и изглед важни. Овај водич објашњава како функционише уграђена ФМ радио антена, њене техничке карактеристике, прикладне примене, разматрања о инсталацији и кључне факторе које купци треба да процене када набављају антену за ОЕМ или ОДМ пројекте.

Садржај

• Шта је уграђена ФМ радио антена?
• Како ради уграђена ФМ радио антена?
• Које су кључне карактеристике?
• Где се може користити?
• Које су техничке спецификације?
• Како треба инсталирати антену?
• Како купци треба да изаберу праву антену?
• Како се пореди са другим ФМ антенама?
• Често постављана питања
• Зашто размислити о прилагођеној ФМ антени?

Шта је уграђена ФМ радио антена?

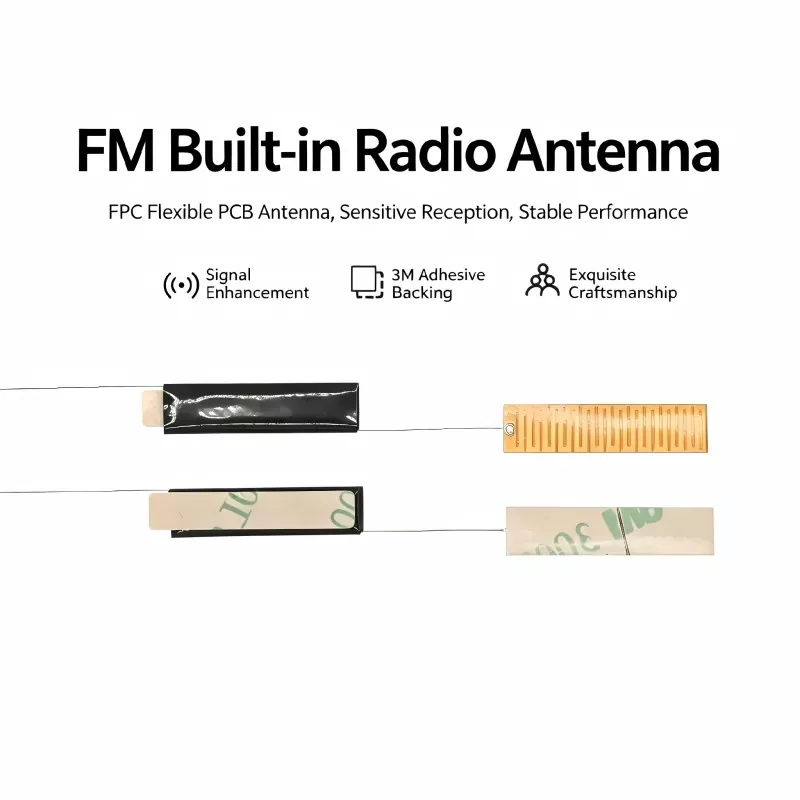

Уграђена ФМ радио антена је интерна компонента за пасивни РФ пријем дизајнирана да прима ФМ емитоване сигнале док остаје унутар електронског уређаја. За разлику од конвенционалне телескопске антене која се протеже изван кућишта, унутрашња антена може бити сакривена унутар структуре производа, помажући произвођачима да одрже чист изглед док ефикасно користе ограничен унутрашњи простор.

Типичан дизајн феритног језгра састоји се од феритног језгра високе пропусности, прецизно намотане емајлиране бакарне жице, заштите изолације и прикључних терминала или водећих жица. Феритни материјал концентрише магнетно поље око завојнице, док је структура намотаја пројектована да подржи пријем у предвиђеном опсегу ФМ фреквенција.

За произвођаче који развијају компактну потрошачку електронику, ова структура може да поједностави интеграцију производа. Антена се може поставити у складу са распоредом штампане плоче и дизајном кућишта уместо да захтева наменски отвор за спољну антену.

За више информација о производу, купци могу прегледати страницу производа Уграђена ФМ радио антена.

Како ради уграђена ФМ радио антена?

Принцип рада се заснива првенствено на електромагнетној индукцији и резонанцији. Када ФМ емитовани сигнал стигне до антене, феритно језгро помаже да се концентрише високофреквентно магнетно поље око завојнице. Прецизно намотани проводник затим претвара електромагнетну енергију у електрични РФ сигнал који пријемно коло може обрадити.

1. Концентрација магнетног поља

Феритно језгро високе пермеабилности концентрише високофреквентна магнетна поља око намотаја. Ова структура је посебно корисна када произвођачима треба антена која може да стане у компактан унутрашњи простор уз одржавање поузданог ФМ пријема.

2. Електромагнетна конверзија

Бакарни калем који окружује феритно језгро реагује на променљиво магнетно поље и генерише електрични сигнал. Овај сигнал се затим преноси преко антенске везе у коло ФМ пријемника.

3. Фреквентна резонанца

Параметри намотаја намотаја, укључујући број завоја и распоред намотаја, утичу на фреквенцијске карактеристике антене. Правилно подешавање помаже антени да ради у предвиђеном ФМ опсегу и подржава стабилан пријем.

4. Пренос сигнала

Након конверзије, примљени РФ сигнал путује кроз антенски вод или прикључне пинове до кола ФМ пријемника, где се појачава, декодира и претвара у аудио излаз.

Које су кључне карактеристике?

Када бирају интерну ФМ антену за комерцијални производ, инжењери обично узимају у обзир перформансе пријема, физичке димензије, отпорност на сметње, радну температуру и флексибилност интеграције. Следеће карактеристике чине уграђени дизајн са феритним језгром погодним за многе компактне уређаје.

• Радни опсег 88–108 МХз:Дизајниран око често коришћеног фреквентног опсега ФМ емитовања.
• Компактна унутрашња структура:Омогућава произвођачима да интегришу ФМ пријем без истурене спољне антене.
• Прецизни намотај завојнице:Подржава доследне електричне карактеристике и перформансе фреквенције.
• Конструкција са феритним језгром:Концентрише магнетна поља и подржава ефикасан пријем сигнала.
• Дизајн свестан интерференције:Размишљања о изолацији и структури могу помоћи у смањењу нежељених електромагнетних сметњи.
• Флексибилно прилагођавање:Димензије језгра, параметри намотаја, дужина кабла, пинови и конектори могу се прилагодити захтевима производа.
• Широка радна температура:Референтни Кианму дизајн наводи рад од -20°Ц до +85°Ц.

Где се може користити?

Компактна структура интерне ФМ антене чини је погодном за производе код којих је излагање спољашњој антени непожељно или непрактично. Примене могу да се крећу од потрошачке електронике до аутомобилске и индустријске опреме.

Које су техничке спецификације?

Техничке спецификације увек треба да буду усклађене са кругом пријемника, кућиштем, положајем инсталације и циљним тржиштем. Следеће спецификације представљају референтну конфигурацију Кианму производа и могу послужити као полазна тачка за инжењерску процену.

Стварне перформансе могу да варирају у зависности од ИЦ пријемника, распореда ПЦБ-а, материјала кућишта, околног електромагнетног окружења, локалне јачине сигнала и положаја уградње антене. Стога, тестирање прототипа остаје важно пре масовне производње.

Како треба инсталирати антену?

Правилно постављање је неопходно за постизање доследног ФМ пријема. Чак и добро дизајнирана антена може доживети смањене перформансе ако је постављена близу јаких извора сметњи или неприкладних материјала.

Корак 1: Изаберите позицију за инсталацију

Поставите антену на релативно отворену унутрашњу област и, где је практично, близу унутрашње површине кућишта. Избегавајте да га постављате директно поред високофреквентних чипова, компоненти напајања, извора топлоте или других јаких извора сметњи.

Корак 2: Осигурајте антену

Изолована лепљива подлога може пружити једноставну методу уградње за компатибилне дизајне. Метода монтаже треба да држи антену чврсто постављену и спречи померање које може утицати на поновљивост током рада производа.

Корак 3: Повежите антену

Повежите антенски вод или пинове на назначени интерфејс ФМ антене на штампаној плочи. Залемљени спојеви треба да буду сигурни и без кратких спојева, док спојеви са утикачем треба да имају довољно механичког држања.

Корак 4: Пробни пријем

Након склапања, укључите уређај и извршите скенирање ФМ станица. Процените број станица, јасноћу звука, позадински шум, стабилност сигнала и доследност пријема на различитим локацијама.

Како купци треба да изаберу праву антену?

Сама цена не би требало да одређује избор антене. За ОЕМ и ОДМ пројекте, тимови за куповину и инжењери треба да процене антену као део комплетног РФ система.

1. Потврдите опсег фреквенција:Уверите се да је антена погодна за циљни ФМ опсег.
2. Проверите расположиви простор:Обезбедите тачне димензије кућишта и штампане плоче пре него што изаберете структуру антене.
3. Прегледајте начин повезивања:Наведите дужину кабла, дизајн терминала, тип конектора или захтеве за повезивање ПЦБ-а.
4. Процените радно окружење:За аутомобилске, преносиве, унутрашње и спољашње производе могу бити потребна различита механичка и термичка разматрања.
5. Узмите у обзир електромагнетне сметње:Идентификујте оближње процесоре, прекидачке изворе напајања, дисплеје, моторе и друге потенцијалне изворе буке.
6. Захтевајте узорке:Тестирајте антену у стварном кућишту и са предвиђеним кругом ФМ пријемника пре него што одобрите масовну производњу.
7. Разговарајте о прилагођавању:За велике пројекте, прилагођене димензије језгра и параметри намотаја могу обезбедити бољу интеграцију од генеричке антене.

Како се пореди са другим ФМ антенама?

Различите структуре антена служе различитим захтевима производа. ПЦБ антена може бити згодна када ПЦБ има довољно простора, док телескопска антена може бити корисна када је изложена антена прихватљива. Дизајн са феритним језгром је посебно релевантан када произвођачи дају предност скривеној инсталацији и компактној механичкој интеграцији.

Често постављана питања

1. Коју фреквенцију подржава уграђена ФМ радио антена?

Референтна Кианму антена је дизајнирана за 88–108 МХз ФМ радиодифузни опсег. Специфични захтеви за фреквенцију се могу разговарати током прилагођавања за различите апликације и тржишта.

2. Да ли се димензије антене и дужина кабла могу прилагодити?

Да. Прилагођавање може укључити величину феритног језгра, параметре намотаја намотаја, дужину извода, материјале пинова и типове конектора. Ове опције омогућавају да антена боље одговара расположивом кућишту и распореду ПЦБ-а.

3. Да ли је уграђена антена погодна за аутомобилске аудио системе?

Да. Дизајн уграђених ФМ антена може се интегрисати у аудио системе у аутомобилу, Блуетоотх радио уређаје, мултимедијалне главне јединице и сличну опрему. Аутомобилске пројекте треба проценити кроз стварну инсталацију и РФ тестирање јер структуре возила и електроника могу утицати на пријем.

4. Да ли перформансе антене зависе од распореда ПЦБ-а?

Да. На перформансе пријема утичу не само антена већ и ИЦ пријемника, распоред ПЦБ-а, уземљење, околне компоненте, структура кућишта и електромагнетно окружење. Препоручује се тестирање прототипа пре масовне производње.

5. Могу ли се дати узорци пре масовне производње?

Процена узорка је важан део развоја прилагођене антене. Купци могу да разговарају о захтевима за узорке са Кианмуом и тестирају антену у оквиру предвиђеног уређаја пре него што пређу на масовну производњу.

Зашто размислити о прилагођеној ФМ антени?

За произвођаче који развијају електронске производе који подржавају ФМ, антену треба изабрати као саставни део РФ система, а не третирати као самосталан додатак. Добро усклађен уграђени дизајн може помоћи у очувању простора за инсталацију, одржавању чистог изгледа кућишта и пружа практично решење за аутомобилске, преносиве, паметне куће и индустријске ФМ апликације.

Кианму обезбеђује уграђена решења за ФМ антене са опцијама прилагођавања које покривају димензије феритног језгра, намотаје намотаја, дужину кабла, прикључне терминале и структурну интеграцију. За ОЕМ и ОДМ пројекте, инжењерски тимови могу да дефинишу своје захтеве за фреквенцијом, расположиви простор, ПЦБ интерфејс, радно окружење и очекиване перформансе пријема пре валидације узорка. Ако развијате нови производ који подржава ФМ или тражите поузданог партнера за производњу антена у Кини,контактирајте насда разговарате о вашој апликацији, затражите прилагођено решење и започнете процену узорка са Кианмуом.
