За савремену опрему за спровођење закона и теренску опрему за снимање, поуздано позиционирање је више од погодности — може директно да утиче на следљивост доказа и оперативну безбедност.Кианмуразвија сеБоди Цам ГПС антенакао ГНСС керамичка антена индустријске класе за камере за ношење на телу, терминале за прикупљање доказа, опрему за патролу и друге захтевне мобилне уређаје. Његова ГПС, БеиДоу, ГЛОНАСС и Галилео компатибилност, РХЦП дизајн и робусна керамичка структура су дизајнирани да одрже стабилан сателитски пријем у изазовним окружењима.
ГПС антена унутар камере која се носи на телу мора да заобилази препреке људског тела, компактне структуре уређаја, металну заштиту, ћелијске РФ модуле, батерије и променљиве спољашње услове. Одговарајућој ГНСС антени је стога потребно више од основног сателитског пријема. Овај чланак објашњава како конструкција керамичке антене, кружна поларизација, контрола РФ сметњи, широкотемпературни материјали и исправна инсталација доприносе стабилном позиционирању. Такође упоређује керамичке и флексибилне ФПЦ антенске технологије и наводи кључна разматрања избора и инсталације за произвођаче професионалних камера за тело.
Садржај
- Шта је Боди Цам ГПС антена?
- Зашто су ГПС перформансе важне у камерама које се носе на телу?
- Које факторе учинка купци треба да процене?
- Керамичка ГПС антена у односу на ФПЦ антену
- Кључне техничке спецификације
- Како треба инсталирати ГПС антену?
- Типичне апликације
- ФАК
- Закључак
Шта је Боди Цам ГПС антена?

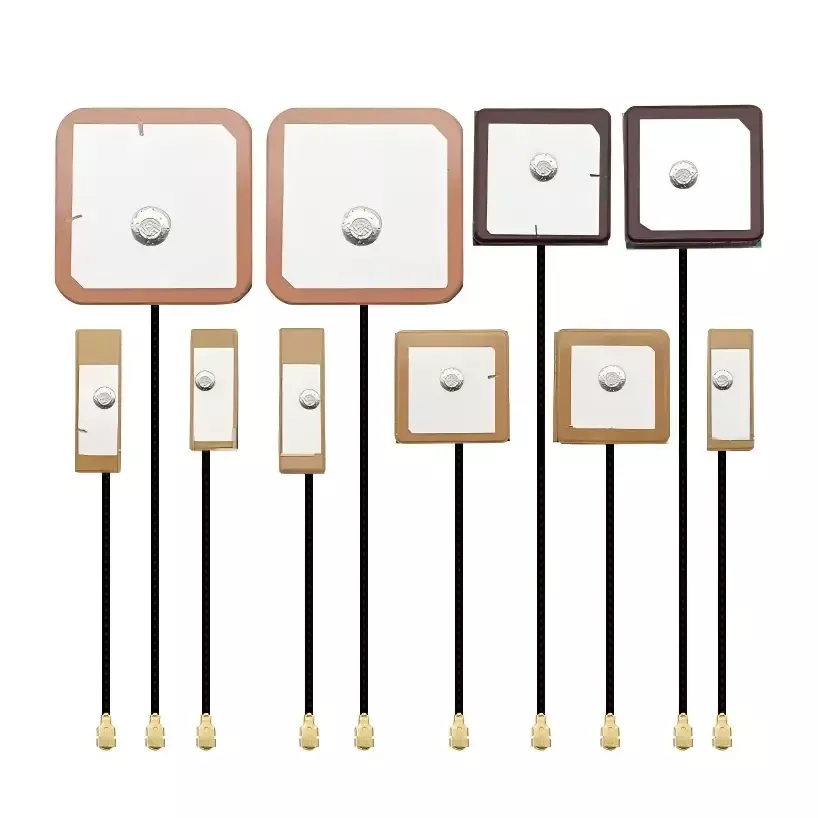

Боди Цам ГПС антена је специјализована компонента за пријем ГНСС-а дизајнирана за прикупљање сателитских навигационих сигнала за камере које се носе на телу и преносне терминале за снимање доказа. За разлику од ГПС антене опште намене, она мора да ради у компактном кућишту док се бави опструкцијом тела, електронским сметњама, кретањем и променом спољашњег окружења.
Кианму-ово решење користи керамичку структуру са високим диелектричним закрпом и десну кружну поларизацију (РХЦП). Дизајн подржава ГПС Л1 на 1575,42 МХз и БеиДоу Б1 на 1561 МХз, док компатибилност са главним сателитским навигационим системима може подржати професионалне апликације за позиционирање на домаћем и међународном тржишту.
Антена прима сателитске сигнале и шаље оптимизовани РФ сигнал до чипсета за позиционирање. Уређај затим може да израчуна информације о локацији, брзини, времену и надморској висини и да повеже податке о локацији са снимљеним аудио и видео записима. Ово ствара практичну везу између снимљеног садржаја и локације на којој се догађај десио.
Зашто су ГПС перформансе важне у камерама које се носе на телу?
Камере које се носе на телу се често користе док особље хода, трчи, окреће се, улази у зграде или управља возилима. Ови покрети стварају теже РФ окружење него што то обично доживљава стационарни ГПС пријемник.
Стабилно позиционирање може пружити неколико практичних предности:
- Следљивост доказа:Информације о локацији могу бити повезане са снимљеним снимцима и оперативним догађајима.
- Континуирани записи путање:Поуздан сателитски пријем помаже у смањењу празнина у праћењу кретања.
- Оперативна свест:Теренски тимови могу добити поузданије информације о локацији током мобилних операција.
- Смањено померање позиционирања:Боље перформансе антене могу помоћи у ограничавању нестабилних очитавања локације узрокованих слабим или рефлектованим сигналима.
- Глобална примена:Мулти-системска ГНСС компатибилност је корисна за опрему намењену различитим географским тржиштима.
За произвођаче, избор антене би стога требало да буде размотрен током раних фаза дизајна каросерије, а не да се третира као коначни задатак избора компоненти.
Које факторе учинка купци треба да процене?
1. Компатибилност сателитског система
Професионалне камере за тело могу бити распоређене у различитим земљама и радним окружењима. Подршка ГПС-у и БеиДоу-у уз прилагођавање ГЛОНАСС-а и Галилеа може да обезбеди већу флексибилност приликом пројектовања опреме за домаћа и инострана тржишта.
2. Кружна поларизација
ГНСС сателитски сигнали имају карактеристике кружне поларизације. РХЦП антена је дизајнирана да одговара овом својству сигнала и може помоћи у смањењу утицаја одређених рефлектованих и неправилно поларизованих сигнала. Ово постаје посебно корисно око зграда, возила, металних конструкција и других рефлектујућих површина.
3. Отпорност на РФ сметње
Модерна камера за тело може да садржи 4Г/5Г комуникационе модуле, Ви-Фи, процесоре, батерије и друга електронска кола. Ове компоненте могу створити електрично сложено окружење. Усклађивање антена и одговарајуће физичко раздвајање могу помоћи да се смањи нежељено РФ спајање и побољша стабилност позиционирања.
4. Поузданост животне средине
Професионална опрема може бити изложена летњој врућини, зимској хладноћи, вибрацијама, удару, влажности и продуженом раду на отвореном. Кианму-ов индустријски керамички дизајн је одређен за радни температурни опсег од -40°Ц до +75°Ц, подржавајући апликације где компоненте потрошачког квалитета можда не пружају довољну маргину животне средине.
5. Механичка издржљивост
Опрема која се носи на телу доживљава поновљене покрете и физичко руковање. Крута керамичка антенска структура може да обезбеди бољу стабилност димензија од флексибилне структуре у апликацијама где је механичка издржљивост приоритет.
Керамичка ГПС антена у односу на ФПЦ антену
И керамичке и ФПЦ антенске технологије могу бити корисне, али су њихове карактеристике различите. Тачан избор зависи од структуре производа, расположивог простора, услова околине, захтеваних перформанси позиционирања и циљане примене.
| Фактор поређења | Кианму керамичка антена | Стандардна ФПЦ ГПС антена |
|---|---|---|
| Цоре Материал | Индустријска високотемпературна синтерована керамика | Флексибилни ПИ филм |
| Пријем сигнала | Дизајниран за аквизицију јаког сателитског сигнала | Погодно за компактне апликације опште намене |
| Поларизација | РХЦП | Зависи од дизајна антене |
| Радна температура | -40°Ц до +75°Ц | Зависи од конкретног модела |
| Мецханицал Струцтуре | Чврста керамичка конструкција | Флексибилна конструкција филма |
| Контрола сметњи | Дизајниран за захтевна РФ окружења | Више зависи од распореда система и инсталације |
| Типична примена | Професионалне камере за тело и индустријски терминали | Компактна потрошачка и преносива електроника |
За произвођаче који развијају професионалне уређаје за снимање доказа, керамичка ГНСС антена може понудити корисну комбинацију РФ перформанси, отпорности на околину и структурне стабилности.
Кључне техничке спецификације
Када процењују ГПС антену за телесну камеру, инжењери би требало да прегледају комплетну РФ и механичку спецификацију уместо да се фокусирају само на компатибилност номиналне фреквенције.
| Параметар | Кианму Специфицатион |
|---|---|
| Врста производа | ГНСС керамичка површинска антена |
| Оператинг Бандс | ГПС Л1: 1575,42 МХз; БеиДоу Б1: 1561 МХз |
| Поларизација | Десна кружна поларизација (РХЦП) |
| Карактеристична импеданса | 50Ω |
| ВСВР | ≤1.8 |
| Пеак Гаин | 3,0–3,8 дБи |
| Радна температура | -40°Ц до +75°Ц |
| Температура складиштења | -45°Ц до +80°Ц |
| Инсталација | СМТ постављање, лемљење кроз рупе или прилагођени конектори |
Ове спецификације пружају корисну полазну тачку за РФ инжењере. Међутим, коначне перформансе антене увек треба да се верификује након интеграције у комплетно кућиште камере јер материјали кућишта, постављање батерије, распоред ПЦБ-а, усмеравање каблова и оближњи бежични модули могу значајно утицати на стварне РФ перформансе.
Како треба инсталирати ГПС антену?
Чак и антена високих перформанси може имати слабе резултате ако је неправилно инсталирана. Стога је неопходна одговарајућа механичка и РФ интеграција.
Изаберите одговарајући положај за инсталацију
Подручје керамичког зрачења не би требало да буде директно покривено металним кућиштима, батеријама или металним носачима. Неметална површина према горњем делу камере за тело је генерално пожељна. Кианму препоручује одржавање најмање 15 мм одвојености од 4Г/5Г и Ви-Фи антена тамо где то дозвољава структура производа.
Пратите исправне процедуре лемљења
За антене типа пин, спојеви за лемљење треба да буду потпуни и сигурни. За СМТ производе, антена треба да буде правилно поравната и монтирана у складу са препорученим процесом ПЦБ-а. Претерани механички притисак треба избегавати јер се керамичке компоненте могу оштетити неправилним руковањем.
Усмеравање контролних каблова и струјних водова
Антенске каблове треба пажљиво провлачити како би се смањило непотребно спајање са далеководима и струјним колима. Где је прикладно, изолациони материјали се такође могу користити за изолацију антене од јаких извора електричних сметњи.
Тестирајте комплетан уређај
Лабораторијско тестирање компоненти је важно, али не би требало да замени верификацију комплетне машине. Након склапања, произвођачи би требало да процене сателитску аквизицију са хладним и врућим стартом, тачност позиционирања, бројање сателита и континуитет путање у реалним спољашњим условима.
Које апликације могу користити ГПС антену Боди Цам?
Професионална ГНСС антена може да подржи широк спектар мобилне опреме за снимање и позиционирање, укључујући:
- 4Г/5Г камере за тело за спровођење закона
- Полицијски и саобраћајни терминали за снимање
- Камере за градско управљање и управљање путевима
- Опрема за аудиовизуелни доказ ватрогасне службе
- Експлозивно заштићени и суштински безбедни терминали за снимање
- Опрема за рударство и петрохемију
- Уређаји за инспекцију електричне енергије и железничке патроле
- Терминали за спољну инспекцију и рад на терену
- Извозно оријентисане вишепојасни камере за ношење на телу
Комбинација ГНСС пријема, компактне интеграције и издржљивости у околини чини ову технологију антене посебно релевантном за професионалну опрему која мора непрекидно да ради ван контролисаног затвореног окружења.
ФАК
1. Које сателитске системе подржава Боди Цам ГПС антена?
Антена је дизајнирана око ГПС Л1 и БеиДоу Б1 фреквенција и подржава вишесистемске ГНСС апликације које укључују ГПС, БеиДоу, ГЛОНАСС и Галилео.
2. Зашто је РХЦП важан за ГНСС пријем?
РХЦП, или десна кружна поларизација, одговара поларизационим карактеристикама уобичајених ГНСС сателитских сигнала. Може помоћи да се побољша конзистентност пријема и смањи утицај неких рефлектованих или неправилно поларизованих сигнала.
3. Може ли антена да ради на екстремним температурама?
Наведени опсег радне температуре је -40°Ц до +75°Ц, што антену чини погодном за многе захтевне спољашње и индустријске примене.
4. Може ли се антена прилагодити новом дизајну камере?
Да. Као оригинални произвођач, Кианму може да подржи прилагођени развој антене у складу са структуром уређаја, радном фреквенцијом, захтевима за инсталацију, конфигурацијом конектора и циљевима РФ перформанси.
5. Колики размак треба одржавати од 4Г/5Г и Ви-Фи антена?
Препоручује се минимално раздвајање од 15 мм тамо где структура производа дозвољава. Коначну удаљеност треба потврдити РФ тестирањем јер геометрија кућишта и унутрашња електроника могу променити оптимални положај антене.
6. Да ли је тестирање на отвореном неопходно након постављања антене?
Да. Топло се препоручује тестирање комплетног уређаја на отвореном. Инжењери би требало да провере сателитску аквизицију, тачност позиционирања, хладне и вруће стартове и континуитет путање након што је антена интегрисана у коначно кућиште.
Закључак
Поуздана ГНСС антена је критична компонента професионалне камере која се носи на телу јер перформансе позиционирања утичу на тачност локације, следљивост доказа и оперативну поузданост. Керамичка конструкција, РХЦП поларизација, мулти-системска ГНСС компатибилност, контрола сметњи и перформансе на широким температурама могу да обезбеде јачу основу за захтевне примене камере за тело.
Кианму комбинује истраживање и развој антена, производњу, РФ тестирање и прилагођену производњу за подршку произвођачима телесних камера и системским интеграторима. За пројекте који захтевају прилагођене фреквентне опсеге, димензије, конекторе, инсталационе структуре или РФ оптимизацију, истражите решење Боди Цам ГПС антена иконтактирајте насза техничке консултације, узорке и прилагођени развој антена.
