Цоин Антенна

Антена на новчић је компактна, цилиндрична екстерна РФ антена облика дугмета. Дизајниран као антена са два опсега од 2,4 ГХз 5,8 ГХз, пружа лагано решење за бежични пренос за мале електронске уређаје који користе ВиФи, Блуетоотх и ЗигБее комуникацију.

Кианму Цоммуницатион-ова саморазвијена гумена шипка антена усваја једноделну технологију бризгања и заптивања. Интегрише резонантни елемент од пуног бакра и метални рефлектујући заштитни слој на дну.

Опремљена стандардним СМА интерфејсом са навојем, ова СМА Дуал Банд антена се може монтирати и причврстити директно на кућиште уређаја. У поређењу са танким гуменим шипкама антенама и уграђеним ПЦБ антенама, нуди компактну, дискретну структуру са запечаћеним кућиштем за унутрашњу и спољашњу примену.

Како то ради

Антена за новчиће користи интерни двослојни прстенасти бакарни осцилатор за двопојасни РФ пренос и пријем. База у облику дугмета садржи метални рефлектујући слој дизајниран да помогне у управљању зрачењем сигнала и смањи утицај оближњих електронских компоненти.

1. Слојевити дизајн осцилатора:Горњи слој је дизајниран за опсег од 2,4 ГХз који користе Блуетоотх и ЗигБее, док доњи слој подржава опсег од 5,8 ГХз који користе компатибилни ВиФи уређаји. Наведени пунопојасни ВСВР је ≤1,35.

2. Заштита базе и управљање сметњама:Доњи метални рефлектујући слој је дизајниран да смањи утицај електромагнетних сметњи са главне плоче уређаја, литијумске батерије и металног кућишта. Стварне перформансе зависе од инсталационог окружења и захтевају тестирање у готовом уређају.

3. Запечаћено кућиште и отпорност на температуру:Једноделно бризгано кућиште је дизајнирано за заштиту животне средине. Наведени опсег радне температуре је -35°Ц до +70°Ц. Стабилност фреквенције у зависности од температуре треба потврдити под специфицираним условима испитивања.

4. Усклађивање РФ импедансе:Антена користи номиналну импедансу од 50Ω да подржи РФ интеграцију и смањи неусклађеност импедансе. Појачање, ВСВР и ефикасност зрачења могу се проценити одговарајућим РФ тестирањем.

Компатибилна опрема и апликације

1. Паметна кућа:Као антена за паметне кућне уређаје, може се користити у мини паметним гатеваи-има, ВиФи утичницама, алармима за врата и прозоре и Блуетоотх даљинским управљачима. Његова компактна структура помаже у прилагођавању бежичног повезивања на уређајима са ограниченим простором за инсталацију.

2. Индустријски интернет ствари:Ова бежична сензорска антена се може узети у обзир за минијатурне терминале за температуру и влажност, чворове за праћење магацина и модуле за бежични пренос података. Такође је релевантно за апликације Антене за ИоТ уређаје где фреквентни опсег и услови инсталације одговарају системским захтевима.

3. Преносива електроника:Као компактна антена за преносиве уређаје, може се користити у ручној опреми за скенирање, преносивим детекторима и мини Блуетоотх звучницима. Пре коначне интеграције треба проценити изглед уређаја и РФ перформансе.

4. Сигурносни уређаји:Ова антена за бежичне сигурносне уређаје може бити погодна за мале бежичне камере и системе за контролу приступа. За компатибилне улазне системе засноване на Блуетоотх-у, може послужити као Блуетоотх антена за контролу приступа.

5. РФ прибор:Опциони додаци укључују СМА-то-ИПЕКС каблове за напајање и друге компатибилне РФ компоненте за повезивање. Избор конектора треба потврдити у односу на бежични модул и интерфејс уређаја.

Основне карактеристике производа

Кианму Цоммуницатион пружа опције цоин антене за компактне бежичне уређаје, са спецификацијама и конфигурацијама интерфејса одабраним у складу са захтевима апликације.

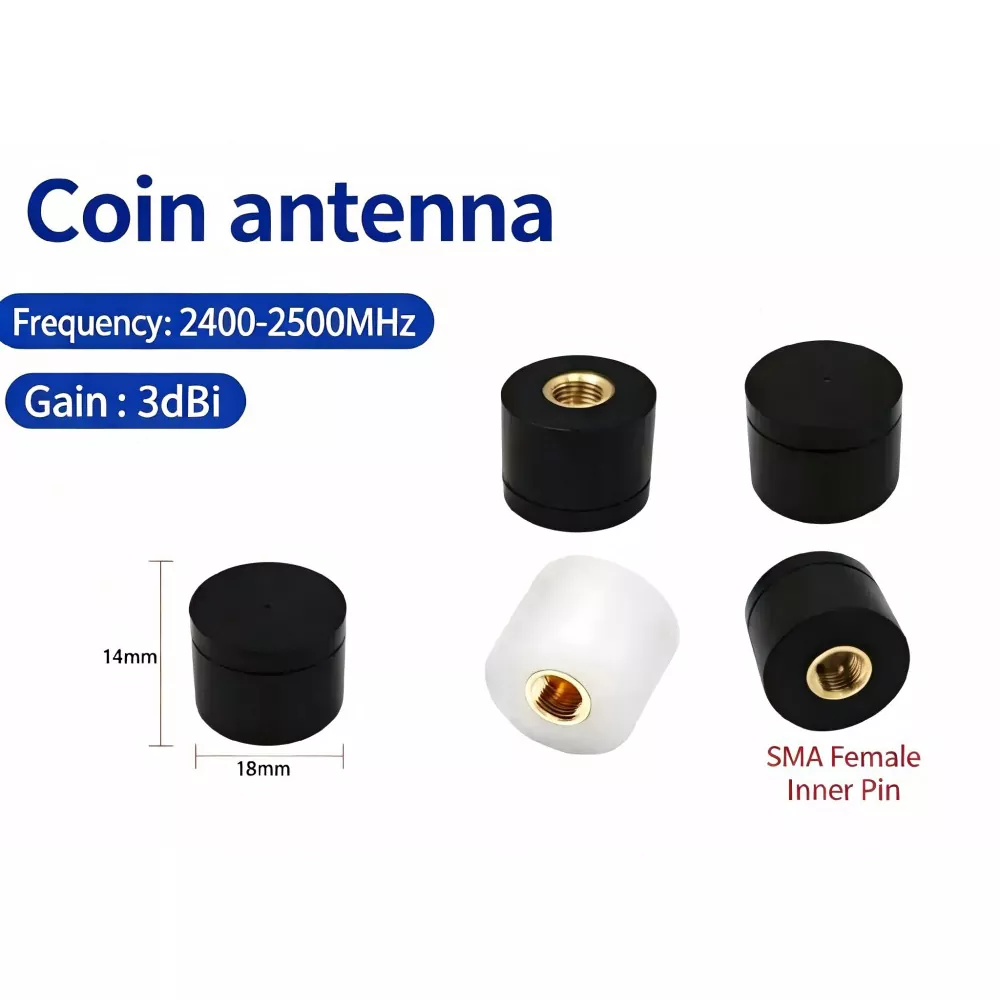

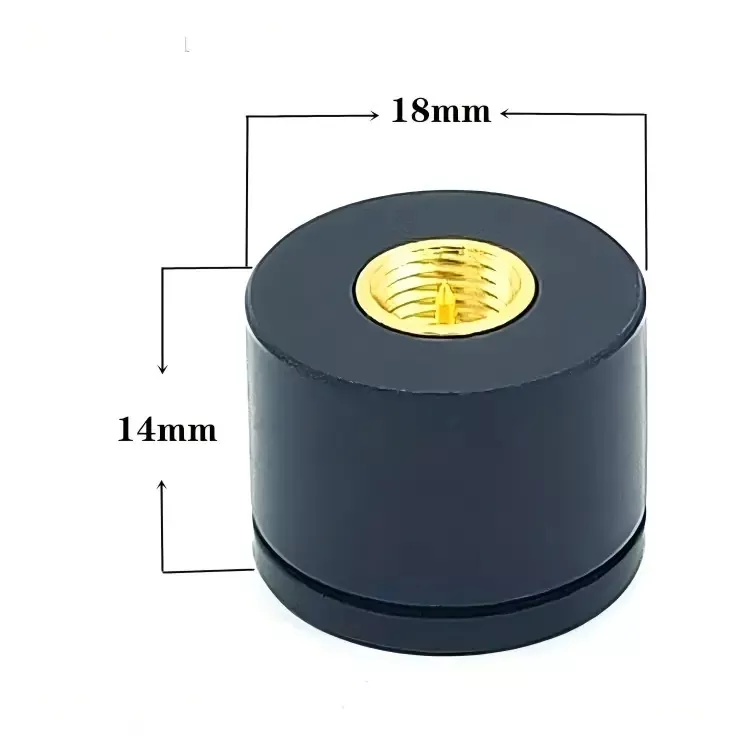

1. Компактна структура у облику дугмета:Доступан у пречнику базе од 15 мм и 18 мм, са висином од 14 мм. Мали отисак подржава инсталације где је простор спољне антене ограничен.

2. Двопојасни рад:Ова мини ВиФи антена подржава наведене фреквенцијске опсеге од 2,4 ГХз и 5,8 ГХз. У зависности од конфигурације уређаја, антена се може користити у компатибилним ВиФи, Блуетоотх и ЗигБее апликацијама. Пре избора потврдите захтеве за фреквенцију специфичне за протокол.

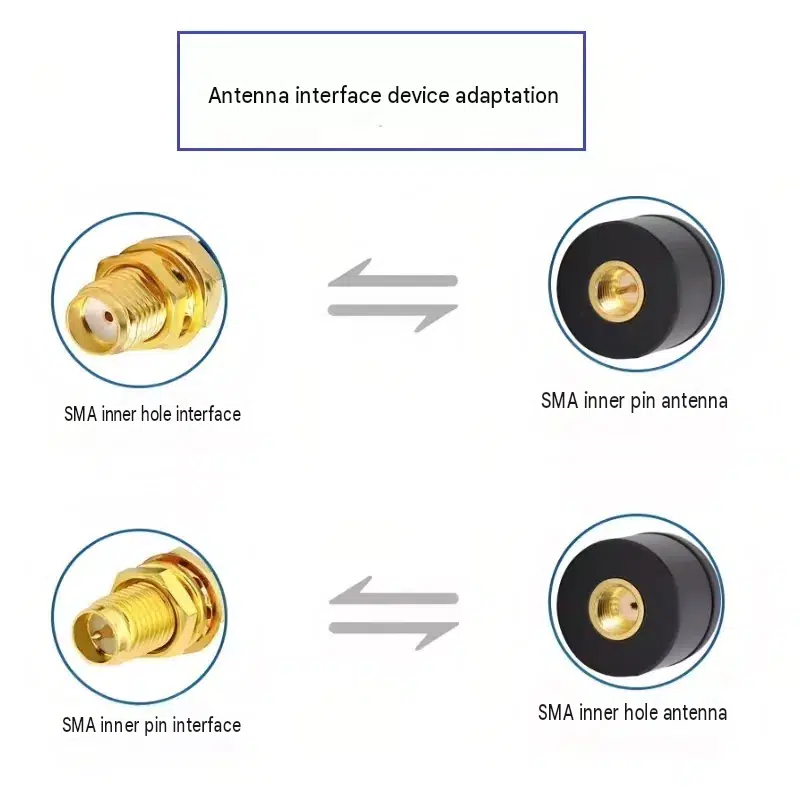

3. Опције интерфејса:Стандардне конфигурације укључују СМА интерфејсе са различитим распоредом контаката. Компатибилни прибор може укључивати терминале за лемљење и ИПЕКС напојне каблове прве или четврте генерације, у зависности од изабране конфигурације.

4. Заштита животне средине:ИП54 кућиште је дизајнирано да обезбеди заштиту од уласка прашине и прскања воде. Доступне су црно-беле опције кућишта према захтевима залиха и поруџбине.

5. Прилагођавање:Опције прилагођене СМА антене могу укључивати подешавања димензија, штампање логотипа на шкољки и конфигурације РФ конектора. За сваку поруџбину треба потврдити доступност залиха, време испоруке узорка и цену обима.

Техничке спецификације

Примери примене

1. Опрема за паметну кућу:Компактна антена се може инсталирати на ВиФи аларм на вратима или прозорима где је стамбени простор ограничен. Коначни опсег везе зависи од положаја антене, зидова, сметњи и РФ конфигурације уређаја.

2. Индустријски сензорски терминали:Бежична сензорска антена се може користити са опремом за праћење температуре и влажности. За уређаје са металним кућиштем, позиционирање антене и околну структуру земље треба проценити да би се утврдио њихов утицај на РФ перформансе.

3. Опрема за контролу приступа на отвореном:Споља постављена антена може подржавати компатибилне Блуетоотх уређаје за контролу приступа. Кућиште, заптивку конектора и распоред монтаже треба проверити у складу са захтеваним условима околине.

4. Ручна опрема:Ова мини антена за ручне уређаје може се узети у обзир за бежичне скенере бар кодова и другу преносиву електронику која захтева компактну спољну антену. Стабилност везе треба потврдити у предвиђеном радном окружењу.

Водич за избор и наручивање

1. Избор фреквенције:За уређаје који користе компатибилне ВиФи и Блуетоотх конфигурације, процените двопојасни модел од 2,4 ГХз и 5,8 ГХз. За апликације које користе само Блуетоотх, може се размотрити једнопојасна конфигурација од 2,4 ГХз ако је доступна.

2. Инсталационо окружење:За уређаје са металним кућиштем, прегледајте положај уградње антене, размак и распоред уземљења. Рефлектујућа основа не елиминише потребу за РФ тестирањем у коначном кућишту.

3. Избор величине:Размислите о верзији пречника 15 мм када је простор за монтажу ограничен. Верзија од 18 мм може се узети у обзир када то подржавају расположиви простор и потребне РФ карактеристике; потврдите перформансе уместо да претпостављате да већи модел увек пружа већи добитак.

4. Захтеви за интерфејс и извоз:Потврдите да ли је уређају потребан СМА интерфејс са унутрашњим иглицама или унутрашњим отвором. ИПЕКС адаптерски каблови, конфигурације конектора и неутрално паковање за извоз могу се разговарати приликом припреме поруџбине.

ФАК

1. Да ли се ова антена може користити са уређајима у металном кућишту?

Може бити погодан за уређаје са металним кућиштем, али перформансе зависе од положаја уградње антене, размака, структуре тла и дизајна кућишта. Рефлективна база је намењена да помогне у управљању интеракцијом са оближњим структурама. Препоручује се тестирање у готовом уређају.

2. Може ли се СМА интерфејс променити у ИПЕКС?

Компатибилни напојни каблови и конфигурације интерфејса могу бити доступни, укључујући одређене ИПЕКС генерације. Молимо вас да потврдите жељени тип конектора, дужину кабла и распоред инсталације пре наручивања.

3. Може ли се доставити извештај о лабораторијском испитивању?

Документација за РФ тестирање може бити доступна за применљиве конфигурације производа. Потврдите доступне извештаје, мерене параметре и услове тестирања са Кианму Цоммуницатион пре него што наручите.

4. Да ли је ова антена са два опсега од 2,4 ГХз и 5,8 ГХз погодна за ВиФи и Блуетоотх уређаје?

Наведени фреквентни опсези покривају рад на 2,4 ГХз и 5,8 ГХз. Компатибилност зависи од бежичног протокола уређаја, потребног фреквентног опсега, конектора и РФ дизајна. За ЗигБее уређаје који раде на 2,4 ГХз, потврдите одговарајућу конфигурацију и потврдите перформансе у коначном производу.

5. Да ли се конфигурација конектора или кабла може прилагодити?

Прилагођене конфигурације СМА антене могу бити доступне за различите интерфејсе уређаја и захтеве инсталације. Наведите тип конектора, дужину кабла, опсег фреквенције и циљну примену како би се могла проценити потребна конфигурација.

6. Може ли се ова антена користити у паметним сензорима и преносивој опреми?

Може бити погодан за ВиФи антену за апликације паметних сензора и друге компактне бежичне производе када фреквентни опсег и РФ карактеристике испуњавају захтеве уређаја. За преносиву опрему, процените расположиви простор за монтажу, материјале кућишта и положај антене пре финализације дизајна.
