ПИФА Антенна

Шта је ПИФА антена

ПИФА антене, познате и као планарне инвертиране-Ф антене, једна су од најчешће коришћених уграђених антенских структура за зрачење у потрошачкој електроници и ИоТ уређајима. То су нископрофилне, минијатурне РФ антене дизајниране за затворене апликације.

У поређењу са обичним керамичким антенама, жичаним антенама и ПЦБ антенама, главна предност је њихова способност да одрже стабилну резонанцу у металним кућиштима, пластичним заптивеним структурама и ограниченим унутрашњим просторима, са јаком отпорношћу на слабљење штита.

Наши производи масовне производње подељени су у две главне структуре:

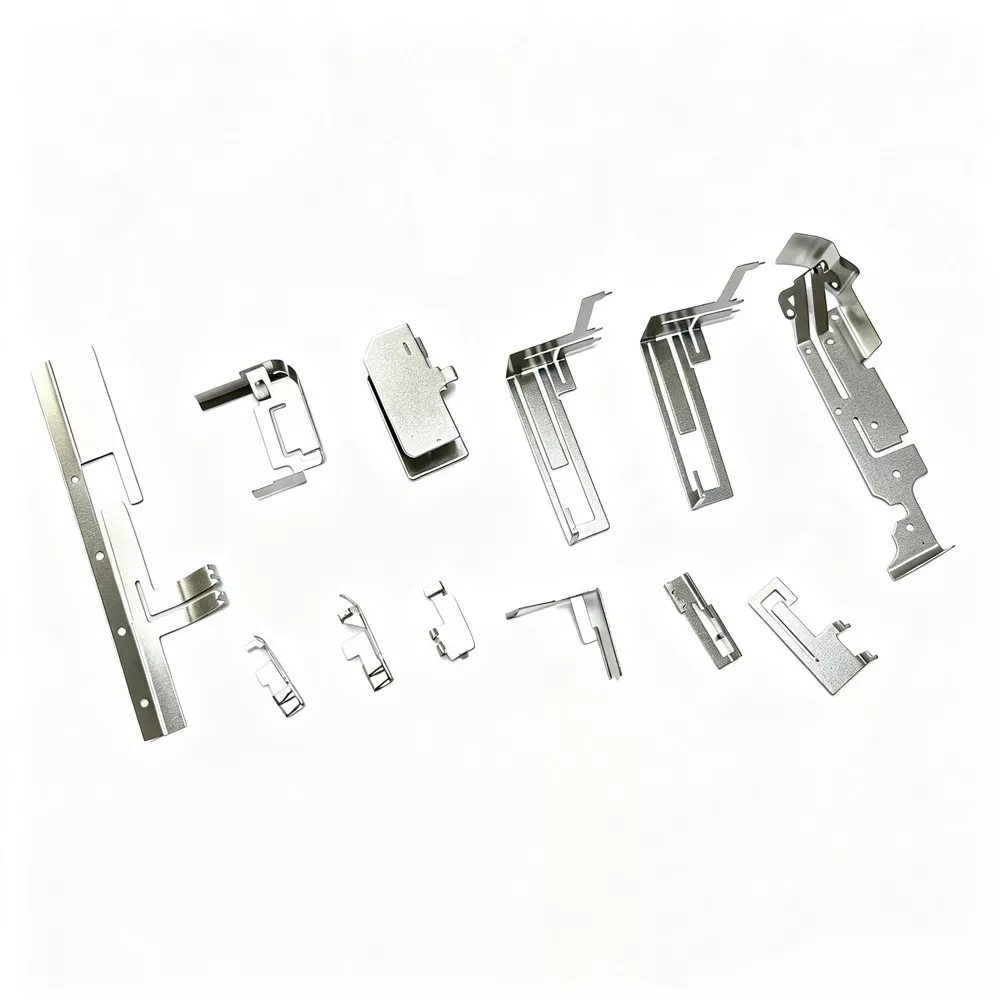

1. Опружна ПИФА антена

Опруга од нерђајућег челика / фосфорне бронзе је формирана једноделним штанцањем, високе тврдоће, добре еластичности, отпорности на ударце, погодна за монтирање на возило, индустријску контролу, спортску опрему, не олабави се или оксидира у дуготрајном контакту, погодна за стандардизовану масовну производњу.

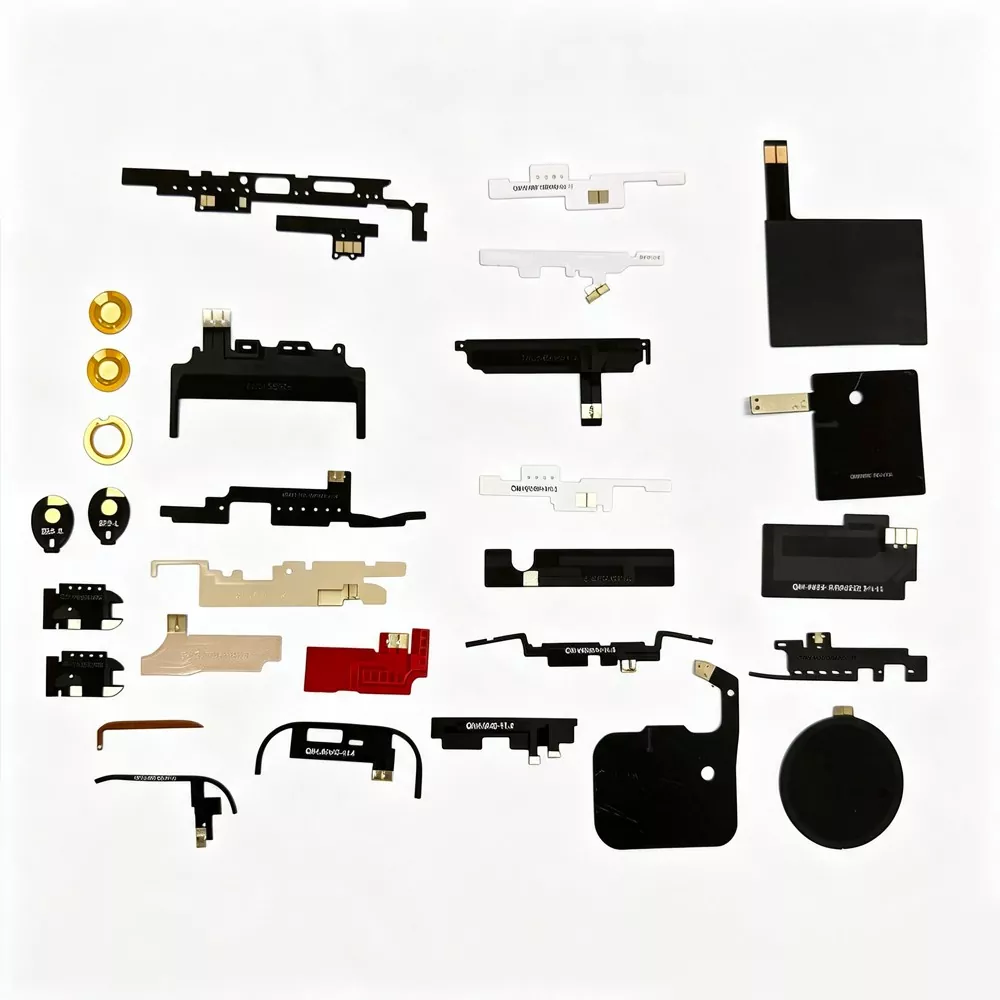

2. Једна ФПЦ флексибилна ПИФА антена

Са једнослојним ФПЦ флексибилним процесом јеткања плоча, он је лаган, танак, флексибилан, савитљив и причвршћен за зид, погодан за ултра танке уређаје, неправилне структуре и мала тела. То је тренутно главно решење уграђене антене за паметни хардвер.

Како раде ПИФА антене

Многи купци погрешно мисле да је уграђена антена само "метална закрпа". У ствари, има веома ригорозну радиофреквентну резонантну структуру, а принцип се може у потпуности потврдити анализаторима спектра, анализаторима мреже и тестовима безехоичне коморе без теорије празнине.

1. Принцип резонанције уземљења: ПИФА структура се ослања на радијациони крак + спој уземљења да би се формирала обрнута Ф резонантна петља. У поређењу са обичним антенама, мање зависи од уземљења главне плоче уређаја и има већу укупну толеранцију на уклапање.

2. Нископрофилно зрачење: Антена је изузетно ниска и постављена је близу трупа, што може ефикасно смањити слабљење сигнала узроковано металном заштитом и решити проблем пада сигнала након постављања опреме.

3. Филтрирање буке: ПИФА има инхерентна својства филтрирања која могу да филтрирају високофреквентну буку коју генерише ЦПУ матичне плоче, напајање и меморија, значајно смањујући позадинску буку и побољшавајући однос сигнал-шум.

4. Резонанција компатибилна са више опсега: Кроз прецизно рутирање, прорезивање и дизајн усклађивања импедансе, једна ФПЦ ПИФА антена може истовремено да прими више опсега укључујући 2.4Г, 5Г, Блуетоотх и ЛТЕ, значајно штедећи унутрашњи простор уређаја.

Детаљне техничке спецификације

Предности у односу на сличне производе

Обичне антене на тржишту често имају уобичајене проблеме, укључујући велико слабљење кућишта, нестабилан ВСВР, лошу отпорност на сметње и недоследне перформансе серије. Наша ПИФА антена пружа јасне предности:

· У поређењу са обичним ПЦБ антенама: ПЦБ антене су лако погођене заштитом кућишта. Антена смањује слабљење кућишта за више од 70%.

· У поређењу са керамичким антенама: Керамичке антене су крхке и осетљиве на температурне разлике, док ова структура пружа бољу отпорност на ударце, отпорност на топлоту и већу укупну брзину пролаза.

· У поређењу са обичним ФПЦ антенама: Обичне ФПЦ антене немају ПИФА резонантну структуру, што доводи до значајног одступања сигнала. Наше једно ФПЦ решење обезбеђује прецизну резонанцу и стабилне перформансе.

· У поређењу са безименим опружним антенама: Обичне опружне антене немају усклађивање импедансе, што узрокује нестабилне перформансе сигнала. Кианму Цоммуницатион врши потпуну инспекцију и калибрацију пре испоруке.

Како одабрати квалитетну ПИФА антену

1. Погледајте структуру: За херметичка тела, изаберите ПИФА структуру уместо да слепо користите обичне ФПЦ/ПЦБ антене;

2. Размотрите сценарије примене: За опрему за вибрације, изаберите опружну ПИФА антену; за ултра танку опрему, изаберите ФПЦ ПИФА антену.

3 Потражите конзистентност серије: велика фабричка калибрација масовне производње, мале разлике у перформансама серије, ниска стопа неуспеха након продаје;

4 Погледајте могућности прилагођавања: Величина, ожичење и подударање се могу модификовати у складу са укупном структуром машине како би се уклопили у различите дизајне ИД производа.

ФАК

П1: Може ли се прилагодити по величини и фреквентном опсегу?

О: Да. Наша компанија подржава прилагођено усклађивање импедансе у пуној величини у пуном опсегу за опружне ПИФА антене и појединачне ФПЦ ПИФА антене и нуди бесплатну оптимизацију шеме.

П2: Који су бољи сигнали ПИФА антена од обичних антена?

О: Највећа предност је то што има мање слабљења у кућишту, отпоран је на заштиту и сметње, а право искуство у читавом машинском окружењу је далеко боље него код обичних антена.

П3: Да ли подржавате извоз и да ли можете да дате сертификат?

О: Глобални извоз је подржан. Доступни су ЦЕ, РОХС, ФЦЦ, извештаји о испитивању, фабричке квалификације, у потпуности испуњавајући захтеве Б2Б набавке за спољну трговину.
