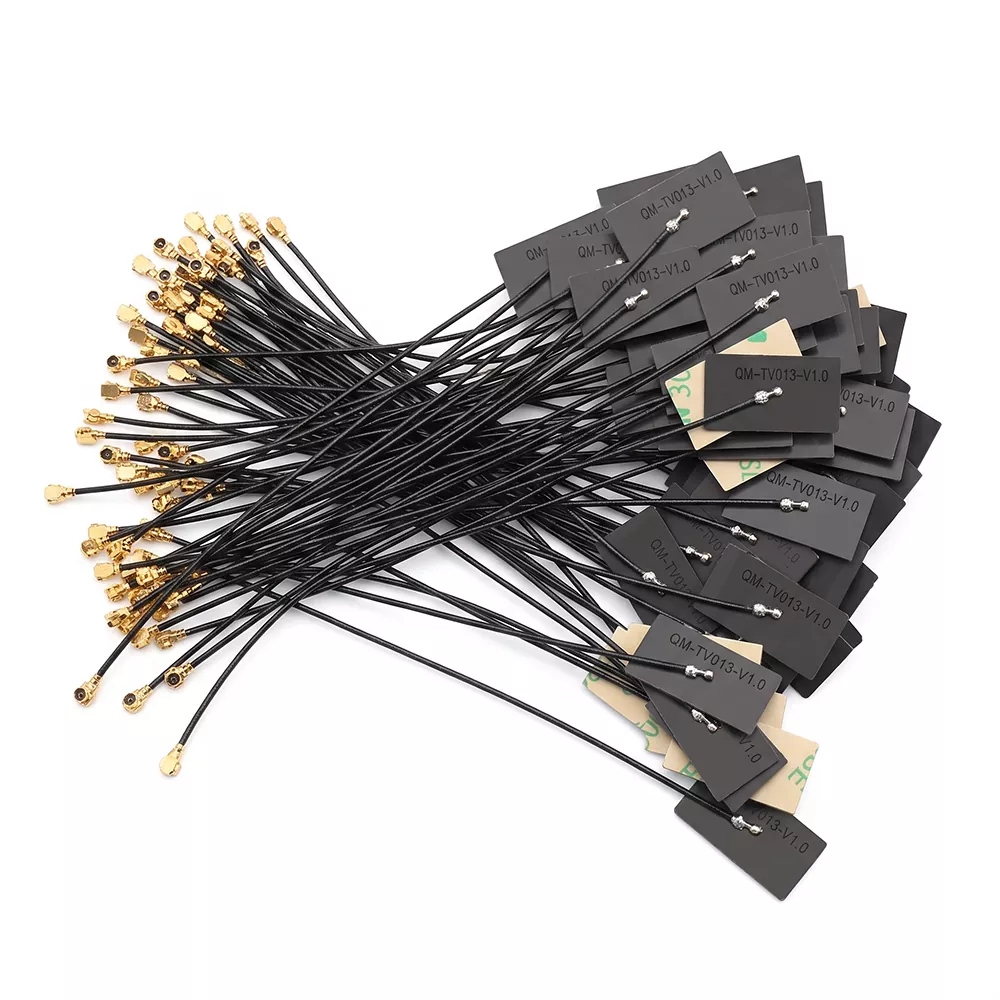

Када је паметним рамовима за фотографије потребна поуздана синхронизација у облаку, брзо ажурирање слика и стабилна бежична конекција, правиДигитални фото рам ВиФи антенапостаје важна хардверска компонента.Кианмуразвија наменска антенска решења за компактне дигиталне фото рамове, помажући произвођачима да реше слабљење сигнала, унутрашње сметње и ограничен простор за инсталацију кроз РФ дизајн специфичан за апликацију.
Дигитални фото рам зависи од ВиФи-а за функције као што су синхронизација у облаку, даљински пренос фотографија, планирана ажурирања садржаја и управљање уређајима засновано на апликацијама. Међутим, антена ради у компактном кућишту које садржи екране, батерије, плоче и друге компоненте које могу утицати на РФ перформансе. Наменска антена може бити дизајнирана око физичке структуре рама, радних опсега, конектора, каблова и положаја за инсталацију. Кианму-ово решење подржава апликације од 2,4 ГХз и 5 ГХз, са стандардним спецификацијама укључујући импедансу од 50Ω, СВР од ≤1,8, појачање од 2–4 дБи и ФПЦ, ПЦБ СМТ или екстерне конфигурације лепљиве шипке. Прилагођене димензије, конектори, дужине каблова и РФ параметри су такође доступни за различите дизајне уређаја.
Садржај
- Зашто је дигиталном оквиру за фотографије потребна наменска ВиФи антена?
- Како антена ради унутар паметног оквира за фотографије?
- Које спецификације купци треба да процене?
- Где се ове антене могу користити?
- Како треба инсталирати ВиФи антену?
- Како произвођачи треба да изаберу праву антену?
- Зашто размотрити Кианму за прилагођену производњу антена?
- Често постављана питања
Зашто је дигиталном оквиру за фотографије потребна наменска ВиФи антена?
Паметни дигитални фото рам је више од екрана. Многи модерни модели се повезују на рутере, мобилне апликације, клауд платформе или системе за управљање садржајем тако да корисници могу даљински да отпремају слике и управљају приказаним садржајем. Ово чини бежичну комуникацију важним делом укупног искуства производа.
Потешкоћа је у томе што оквир за фотографије обично има ограничен унутрашњи простор. Екран, батерија, матична плоча, звучник, металне компоненте и друга електроника могу утицати на перформансе антене. Универзална антена може радити у лабораторијским условима, али се понаша другачије након што је интегрисана у готово кућиште.
Наменска антена је стога дизајнирана око стварног окружења апликације. Кианму-ове информације о производу показују да је његово решење оптимизовано за компактне оквире за фотографије од 7 инча до 15,6 инча и за потенцијалне сметње изазване екранима, батеријама и матичним плочама.
- Подржава стабилно повезивање у облаку и даљински пренос слике.
- Дизајниран за компактне унутрашње инсталационе просторе.
- Доступно за бежичне апликације од 2,4 ГХз и 5 ГХз.
- Може се конфигурисати са различитим конекторима и дужинама каблова.
- Подржава ФПЦ, ПЦБ СМТ и спољне антенске структуре са лепљивом шипком.
Како антена ради унутар паметног оквира за фотографије?
Антена врши двосмерну конверзију између електричних сигнала и електромагнетних таласа. Током преноса, ВиФи модул фото рама шаље електрични РФ сигнал антени. Антена зрачи сигнал кроз околни простор према бежичном рутеру или приступној тачки.
Током пријема, бежични сигнали са рутера се хватају од стране антене и конвертују назад у електричне сигнале за обраду од стране ВиФи модула. Ова двосмерна комуникација омогућава функције као што су:
- Даљинско отпремање слика.
- Синхронизација фотографија у облаку.
- Ажурирања садржаја мобилних апликација.
- Планирано управљање приказом.
- Контрола уређаја заснована на мрежи.
За инжењере производа, перформансе антене се не могу проценити независно од кућишта. Локација инсталације, размак од тла, провод каблова, околни материјали и оближње електронске компоненте могу утицати на практичне РФ перформансе.
Које спецификације купци треба да процене?
Одабир антене искључиво према изгледу или типу конектора може створити проблеме током тестирања прототипа или масовне производње. РФ инжењери и тимови за куповину треба да прегледају опсег фреквенција, импедансу, СВР, појачање, структуру антене, спецификацију кабла, конектор и еколошке захтеве пре него што потврде модел.
| Параметар | Стандардна спецификација | Опције прилагођавања |
|---|---|---|
| Радна фреквенција | 2400–2500 МХз / 5150–5850 МХз | Један опсег од 2,4 ГХз или други захтеви |
| Импеданса | 50Ω | Стандардна конфигурација РФ подударања |
| СВР | ≤1.8 | Верзија високе прецизности доступна на ≤1,5 |
| Антенна Гаин | 2–4 дБи | Добитак се може подесити према апликацији |
| Поларизација | Омнидирекциона линеарна поларизација | РФ дизајн специфичан за апликацију |
| Интерфејс | ИПЕКС4 / МХФ1 / РП-СМА | Решења за прилагођене РФ конекторе |
| Антенна Типе | ФПЦ / ПЦБ СМТ / Екстерни лепак | Прилагођена структура |
| Коаксијални кабл | РФ1.13 / РФ1.37 | Прилагођена дужина и дебљина |
| Енвиронментал Цомплианце | РоХС / РЕАЦХ | Подршка за захтеве ЦЕ и ФЦЦ сертификата |
| Радна температура | -30°Ц до +70°Ц | Доступне су надоградње индустријског нивоа |
Ове параметре увек треба узети у обзир заједно са коначним кућиштем и бежичним модулом. Веће номинално појачање не значи аутоматски боље перформансе у сваком производу јер ефикасност антене и усклађивање у великој мери зависе од околне структуре.
Где се ове антене могу користити?
Наменска антена може да подржи различите категорије производа са паметним фото рамовима. Уобичајени захтев је поуздана бежична комуникација унутар компактног електронског кућишта.
- Кућни паметни рамови за фотографије:Погодно за производе од 7 инча, 8 инча, 10,1 инча, 12 инча и 15,6 инча.
- Оквири облака екрана осетљивог на додир:Подржава производе који примају фотографије преко мобилних апликација и клауд платформи.
- Комерцијални оквири дисплеја:Применљиво на хотелске дисплеје, екране са информацијама о пансионима, рекламне оквире у предворју и корпоративне производе.
- Преносиви поклон производи:Корисно за бежичне рамове за фотографије на батерије дизајниране за потрошачка и прекогранична тржишта е-трговине.
- Уграђена електроника:Може се интегрисати са решењима матичне плоче засноване на платформама као што су Роцкцхип, Аллвиннер и ЕСП32.
За нестандардне производе, развој антене се може заснивати на структурним цртежима, инсталационом простору, захтевима интерфејса и бежичном модулу који користи готов уређај.
Како треба инсталирати ВиФи антену?
Исправна инсталација је неопходна јер чак и технички одговарајућа антена може доживети деградацију перформанси ако је погрешно постављена унутар кућишта.
Корак 1: Припремите простор за инсталацију
Искључите фото рам и уклоните задњи поклопац. Очистите предвиђено место за инсталацију и уверите се да има довољно простора за тело антене и коаксијални кабл. Избегавајте места где металне структуре могу да ометају РФ пут.
Корак 2: Поставите антену
За ФПЦ антену, поставите лепљиву антену равно уз одговарајућу унутрашњу површину. Избегавајте директне сметње екрана, батерије, компоненти матичне плоче и других потенцијалних РФ препрека. Спољне антене са лепљивом шипком треба да буду безбедно постављене на њиховој одређеној тачки монтирања.
Корак 3: Повежите се и тестирајте
Повежите антену са ВиФи модулом користећи одговарајући РФ конектор. Држите коаксијални кабл организован и избегавајте непотребне оштре кривине, компресију или заплитање. Након поновног састављања кућишта, тестирајте мрежну повезаност, даљински пренос слике и дуготрајан рад.
За масовну производњу, произвођачи би требало да прате стандардизовани инсталацијски цртеж. Доследно позиционирање антене помаже у смањењу варијација између производних јединица.
Како произвођачи треба да изаберу праву антену?
Тимови производа би требало да процене избор антене као део комплетног бежичног система, а не да га третирају као изоловану компоненту. Следећа контролна листа може помоћи у смањењу ризика од прототипа и производње.
- Потврдите бежични опсег.Одредите да ли уређај захтева 2,4 ГХз, 5 ГХз или двопојасни рад.
- Проверите расположиви простор за инсталацију.Измерите површину антене и размотрите положај екрана, батерије, ПЦБ-а и кућишта.
- Ускладите РФ конектор.Проверите да ли модул захтева ИПЕКС4, МХФ1, РП-СМА или други интерфејс.
- Дефинишите захтеве за каблове.Пре финализације антене треба одредити дужину кабла и трасирање.
- Процените РФ перформансе у готовом производу.Тестирање прототипа треба извршити након што се антена инсталира у стварно кућиште.
- Затражите узорке пре масовне производње.Валидација узорка помаже у потврђивању компатибилности и смањује ризик од великих проблема са сигналом.
- Размотрите могућност прилагођавања.Произвођач способан да прилагоди димензије, појачање, конекторе и спецификације каблова може боље да подржи нестандардне дизајне производа.
За тимове за набавку, директна комуникација са произвођачем антене такође може да поједностави техничко појашњење, тестирање узорака, координацију производње и накнадне промене дизајна.
Зашто размотрити Кианму за прилагођену производњу антена?
Кианму Цоммуницатион се фокусира на истраживање, развој и производњу комуникационих антена, укључујући ФПЦ антене, ПЦБ антене, ВиФи антене, Блуетоотх антене, 5Г антене, ГПС антене и прилагођена РФ решења.
За апликације дигиталних фото рамова, Кианму обезбеђује наменске дизајне уместо да се ослања само на генеричке конфигурације антена. Његове производне могућности подржавају прилагођавање на основу димензија производа, комуникационих модула, радне фреквенције, положаја инсталације, захтева за конекторе и спецификација каблова.
Објављене спецификације производа произвођача укључују усаглашеност са РоХС и РЕАЦХ, док се помоћ у вези са ЦЕ и ФЦЦ сертификацијом може обезбедити у складу са захтевима пројекта. За ОЕМ и ОДМ пројекте, купци такође могу проценити узорке пре него што пређу на масовну производњу.
За додатне информације о могућностима Кианму антене, истражитеРешења за производњу Кианму антенаили прегледајте посвећенеСтраница производа за дигитални фото рам ВиФи антена.
Често постављана питања
Да ли се димензије антене и конектор могу прилагодити?
Да. Кианму подржава прилагођавање димензија антене, дужине кабла, параметара појачања и типова конектора у складу са структуром уређаја, простором за инсталацију и интерфејсом ВиФи модула.
Да ли антена подржава и 2,4 ГХз и 5 ГХз ВиФи?
Стандардна спецификација подржава 2400–2500 МХз и 5150–5850 МХз. Може се разговарати о специфичним конфигурацијама опсега у складу са захтевима бежичног модула и апликације.
Које антенске структуре су доступне за дигиталне фото рамове?
Доступне структуре укључују ФПЦ флексибилне антене, ПЦБ СМТ антене и спољне антене са лепљивом шипком. Одговарајућа структура зависи од кућишта, расположивог простора, начина инсталације и РФ дизајна.
Шта треба тестирати пре него што наручите масовну наруџбу?
Произвођачи треба да тестирају антену у кућишту готовог производа и процене бежичну стабилност, даљински пренос слике, поузданост везе и перформансе у реалним условима рада. Ово помаже да се идентификују проблеми интеграције пре масовне производње.
Да ли се антена може користити за комерцијалне производе са дигиталним екраном?
Да. Асортиман апликација укључује комерцијалне паметне оквире за екране, дисплеје за хотеле и пансионе, рекламне оквире у лобију, производе за корпоративне екране и друге повезане апликације за дигиталне фото рамове.
Закључак
Поуздана бежична веза је неопходна за модерне паметне фото рамове који зависе од синхронизације у облаку и даљинског управљања садржајем. Одабир антене на основу фреквенције, РФ усклађивања, простора за инсталацију, конектора, вођења каблова и стварних перформанси кућишта може помоћи произвођачима да изграде конзистентнији бежични систем. Ако развијате нови оквир за фотографије, замењујете постојећу антену или планирате ОЕМ/ОДМ производњу,контактирајте насда разговарате о димензијама ваше антене, захтевима за фреквенцију, конфигурацији конектора, узорцима и прилагођеним потребама производње са Кианмуовим инжењерским тимом.
