Шта је заправо гумена антена?

A гумена патка антена(обично позната као гумена антена или гумена патка антена) је уобичајена малаомни антенаназван по свом спољашњем заштитном слоју од гуме или пластике. Широко се користи у бежичним комуникационим уређајима као што су воки-токи, бежични рутери, ауто-радио и ИоТ уређаји. Кианму Цоммуницатионс објашњава његове основне карактеристике и принципе рада:

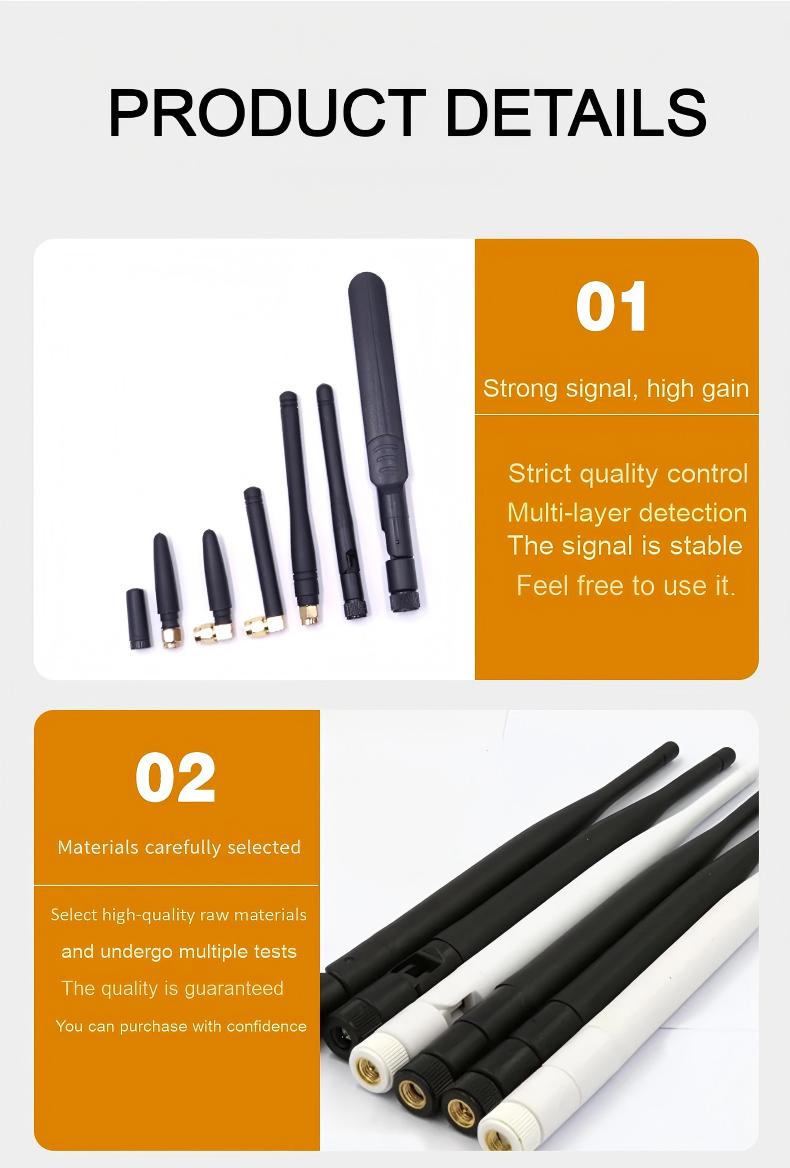

1. Карактеристике структуре и дизајна

Спољни материјали:

Спољни слој је направљен од флексибилне гуме/силикона (неки од њих је тврда пластика), пружајући физичку заштиту као што је хидроизолација, отпорност на ударце и отпорност на корозију.

Боја је обично црна, са неколико прилагођених опција доступних у другим бојама (као што су бела или наранџаста).

Унутрашња структура:

Језгро радијатора: Унутрашња спирално намотана метална жица (бакар или челик) скривена унутра, која служи као зрачи елемент антене.

Коло за усклађивање базе: Мало коло за усклађивање (као што је кондензатор или индуктор) може бити интегрисано на дну ради оптимизације импедансе (обично 50Ω) за усклађивање уређаја.

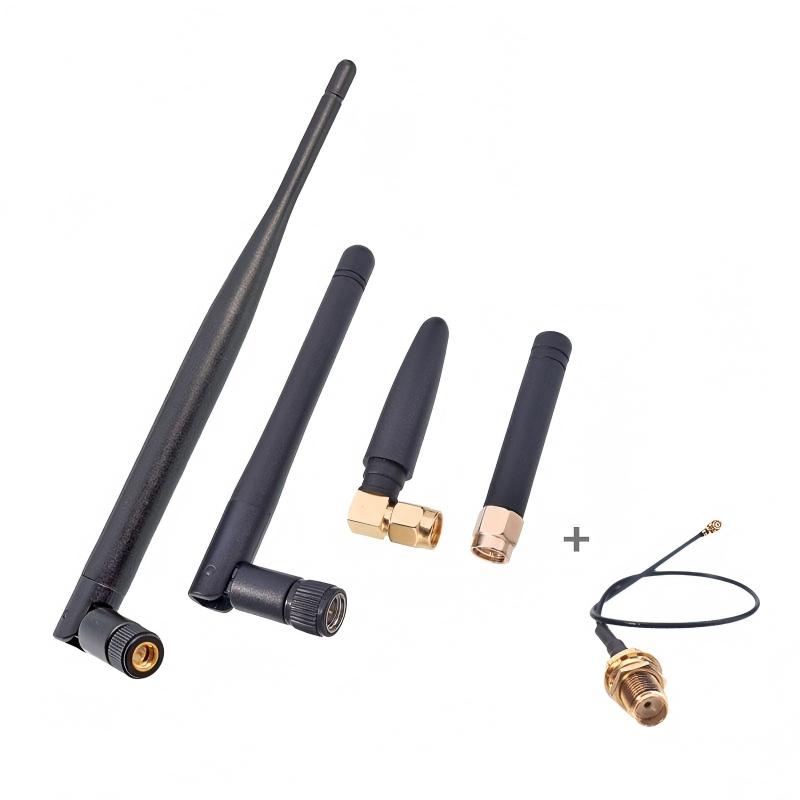

Конектор: Уобичајени РФ интерфејси као што су СМА, РП-СМА и ТНЦ се користе на дну, омогућавајући директну вијчану везу са опремом.

Облик: цилиндрични или конусни, типично дужине 5–20 цм (у зависности од радног фреквентног опсега), са пречником од приближно 0,5–2 цм.

2. Принцип рада и електричне карактеристике

Принцип зрачења: Унутрашња спирална жица у суштини функционише као скраћена монополна антена, са својом електричном дужином продуженом кроз спиралну структуру, омогућавајући резонанцију на циљном фреквенцијском опсегу (као што је 433 МХз или 2,4 ГХз) упркос малим физичким димензијама.

Омнидирекционо зрачење: Када је постављено вертикално, обезбеђује равномерно зрачење у хоризонталном смеру на 360°, са мањим појачањем у вертикалном смеру.

Покривеност опсега

1. Једнопојасни: Дизајнирано посебно за одређени фреквентни опсег (нпр. ГПС 1,5 ГХз, 4Г 1,8 ГХз).

2. Вишепојасни: Подржава вишеструке фреквенције (нпр. истовремено покривање УХФ 400 МХз и 2,4 ГХз) кроз сегментирани спирални или индуктивни дизајн.

3. Основне предности

Физичка издржљивост:

Гумено кућиште је отпорно на савијање и водоотпорно (обично ИП67), што га чини погодним за спољашње или мобилне апликације (као што су аутомобилски и ручни уређаји).

Лако се инсталира:

Директно повежите интерфејс уређаја без сложеног подешавања.

Ниска цена:

Индустријска масовна производња има ниске трошкове.

Лагана:

Обично тежи мање од 50 грама, што га чини идеалним за преносиве уређаје.

4. Типични сценарији примене

Потрошачка електроника:

Кућни рутер (Ви-Фи 2,4ГХз/5ГХз), Блуетоотх слушалице, паметни кућни сензори.

Одвојива црна гумена антена на врху ТП-Линк рутера.

Професионална бежична комуникација:

Двосмерни радио (УХФ/ВХФ опсег), радио на возилу и антена за видео пренос дроном.

Интернет ствари (ИоТ):

НБ-ИоТ/ЛоРа модул антена, ГПС терминал за позиционирање.

Индустријска опрема:

Индустријски даљински управљачи (дизалице, АГВ), сензорски мрежни чворови.

5. Ограничења и разматрања

Нижа ефикасност:

Због ограничења минијатуризације, ефикасност зрачења је обично само 30%–60% (у поређењу са преко 80% за антене пуне величине).

Ограничен добитак:

Карактеристике ниског појачања доводе до краћих удаљености преноса (на пример, Ви-Фи рутери са дипол антенама обично покривају опсег од ≤50 метара).

Осетљива локација инсталације:

Мора бити инсталиран вертикално како би се осигурала свесмјерност; перформансе се погоршавају када су у близини металних површина (ефекат уземљења).

Фиксни фреквентни опсег:

Фреквенција се не може подесити након изласка из фабрике; потребан је прецизан избор модела према фреквенцијском опсегу опреме.

6. Препоруке за избор и употребу

Одговарајући фреквентни опсег:

Потврдите радни фреквенцијски опсег уређаја (нпр. 315 МХз, 868 МХз, 2,4 ГХз) и изаберите одговарајућу резонантну антену.

Компатибилност интерфејса:

Проверите тип интерфејса уређаја (нпр. СМА мушки/женски) да бисте избегли физичку неусклађеност.

Адаптација сцене:

Опрема на отвореном треба да има степен заштите ИП67; опрема која се монтира на возило треба да размотри дизајн против вибрација.

Надоградња перформанси:

Захтеви дугог домета могу се испунити заменом антене са високим појачањем, али ово ће жртвовати свесмерност.

Резиме: Бичаста антена представља економично и практично решење у бежичним уређајима, омиљено у потрошачкој електроници и индустријском хардверу због ниске цене, једноставне инсталације и робусне физичке издржљивости. Међутим, његово ниско појачање и уски пропусни опсег ограничавају његову примену у сценаријима високих перформанси, тако да професионалне екстерне антене остају неопходне за далекосежне или веома поуздане комуникације (као што је пренос видео записа дроном или базне станице).
