Панел Антенна

Шта је усмерена антена са равним панелом

Наша 14ДБИ зидна усмерена антена са равним панелом је антена са уским снопом усмереног зрачења високог појачања, посебно дизајнирана за унутрашње бежично умрежавање на велике удаљености, пријем сигнала базне станице на отвореном и инжењеринг за појачавање бежичног сигнала. Конвенционални омнидирекциони антенски сигнали се дистрибуирају за 360° и даљина преноса је ограничена; Усмерене антене се ослањају на своје задње рефлекторе да би прикупиле радио-фреквентне сигнале и концентрисале радио-фреквентну енергију у једном правцу, значајно побољшавајући могућности преноса на велике удаљености. Наша масовно произведена унутрашња и спољна двонаменска антена има интегрисано запечаћено пластично кућиште, водоотпорна је и отпорна на прашину, подржава зидну монтажу, компатибилна је са ГСМ, 4Г, 5Г, ВиФи двопојасним, 433 Интернет оф Тхингс нискофреквентним вишепојасним, стандардно долази са РГ58 и има два прикључка са малим губицима, има два интерна прикључка и НРФ прикључак. решење за антену са равним екраном са највећом покривеношћу у комуникационом инжењерингу и Иот пројектима.

Како ради антена

Многи купци погрешно претпостављају да је дизајн равног панела само за изглед. Међутим, усмерена антена са равним панелом постиже фокусирани пренос и пријем сигнала кроз своју унутрашњу вишеслојну структуру. Принцип рада се може проверити кроз професионалну опрему за тестирање, укључујући векторске мрежне анализаторе, РФ анехоичне коморе и анализу електромагнетне симулације.

1. Принцип фокусирања зрака осцилатора и металног рефлектора

Осцилатор унутрашњег низа је одговоран за пренос и пријем РФ сигнала. Метални рефлектор постављен иза осцилатора рефлектује сигнале зрачене уназад и бочно према предњем правцу, сужавајући ширину снопа и побољшавајући концентрацију сигнала. Ова структура омогућава антени да постигне високе перформансе појачања до 14дБи.

Измерено поређење: Стандардна 3дБи омнидирекциона антена обично обезбеђује даљину преноса од око 300 метара у отвореном окружењу, док усмерена антена од 14дБи може да постигне стабилну даљину преноса од више од 1200 метара под истим условима.

2. Вишепојасна резонантна усклађена структура

Интерни осцилатор усваја дизајн низа са више слотова како би се постигла широка компатибилност фреквенција. Подржава више опсега бежичних фреквенција, укључујући 700–960МХз мобилне мреже, 2,4ГХз/5,8ГХз ВиФи и 433МХз ИоТ апликације. Једна антена може да подржи различите бежичне уређаје без честе замене, што помаже у смањењу трошкова залиха и поједностављује инжењерско управљање.

3. Пренос сигнала са малим губицима са РГ58 доводним каблом

Антена користи РГ58 коаксијални фидер кабл са двослојном заштитном структуром како би се смањио губитак сигнала током преноса. Чак и са продуженим растојањем кабловске инсталације, однос стојећих таласа остаје стабилан, спречавајући значајно слабљење сигнала узроковано ожичењем на великим удаљеностима.

4. Дизајн спољне заштите против сметњи

Кућиште је направљено од АБС материјала отпорног на пламен и има запечаћену структуру за заштиту унутрашњих компоненти од спољашње кише, прашине и индустријских електромагнетних сметњи. Овај дизајн спречава оксидацију осцилатора и померање перформанси сигнала током дуготрајног рада на отвореном.

ФАК

П1: Могу ли се заменити дужина напајања и РФ конектор усмерене антене са равним екраном?

О: Прилагођавање је подржано. Стандардни антенски фидери се могу прилагодити било којој дужини од 1 метар до 15 метара. Конектори СМА мушки и женски, Н глава, БНЦ се могу заменити по потреби. За велике поруџбине, ЛОГО на љусци може бити сито сито за прилагођавање.

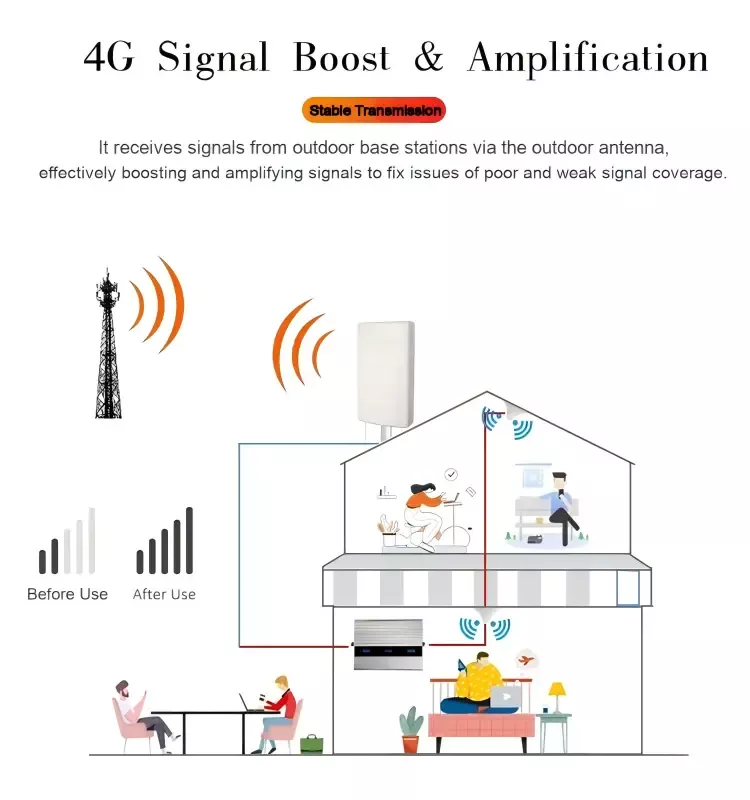

П2: Може ли се ова антена са равним екраном користити и као појачало 4Г сигнала и као ВиФи мост?

О: Тачно. Наша антена покрива више опсега ГСМ/4Г/5Г/2.4Г/5.8Г, и компатибилна је са репетиторима сигнала, бежичним мостовима и 433 иот уређајима за пренос података. Један сет антена је компатибилан са више инжењерских уређаја.

П3: Да ли ће метални зидови и челичне конструкције утицати на сигнале антена?

О: Метални лимови могу да рефлектују и штите сигнале радио фреквенције. Приликом уградње, предња површина зрачења антене треба да избегава велике површине металне заштите. Ако је то немогуће избећи, може се додати додатна антена за пријем сигнала на различитим тачкама, а инжењери могу обезбедити план подешавања тачке.

П4: Како решити проблем да је спојница склона продирању воде и кратком споју када се користи на отвореном дуже време током кишне сезоне?

О: Након инсталације, омотајте водоотпорну електричну траку око положаја металног споја. Спољна антена постављена на стуб се такође може прилагодити надограђеним водоотпорним спојем како би се у потпуности спречило да кишница еродира спој.
