ГПС БеиДоу антена

ГПС БеиДоу антена је РФ компонента за сателитску навигацију дизајнирана за пријем сигнала фреквенције Л1/Б1, укључујући ГПС Л1 (1575,42 МХз) и БеиДоу Б1 (1561 МХз).

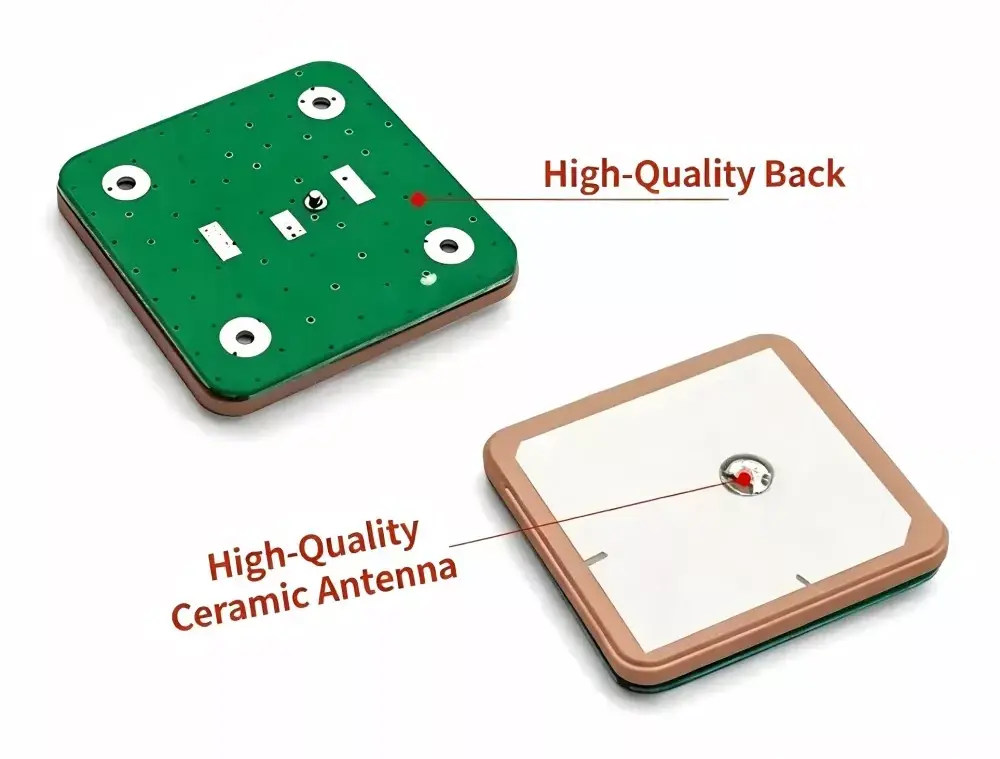

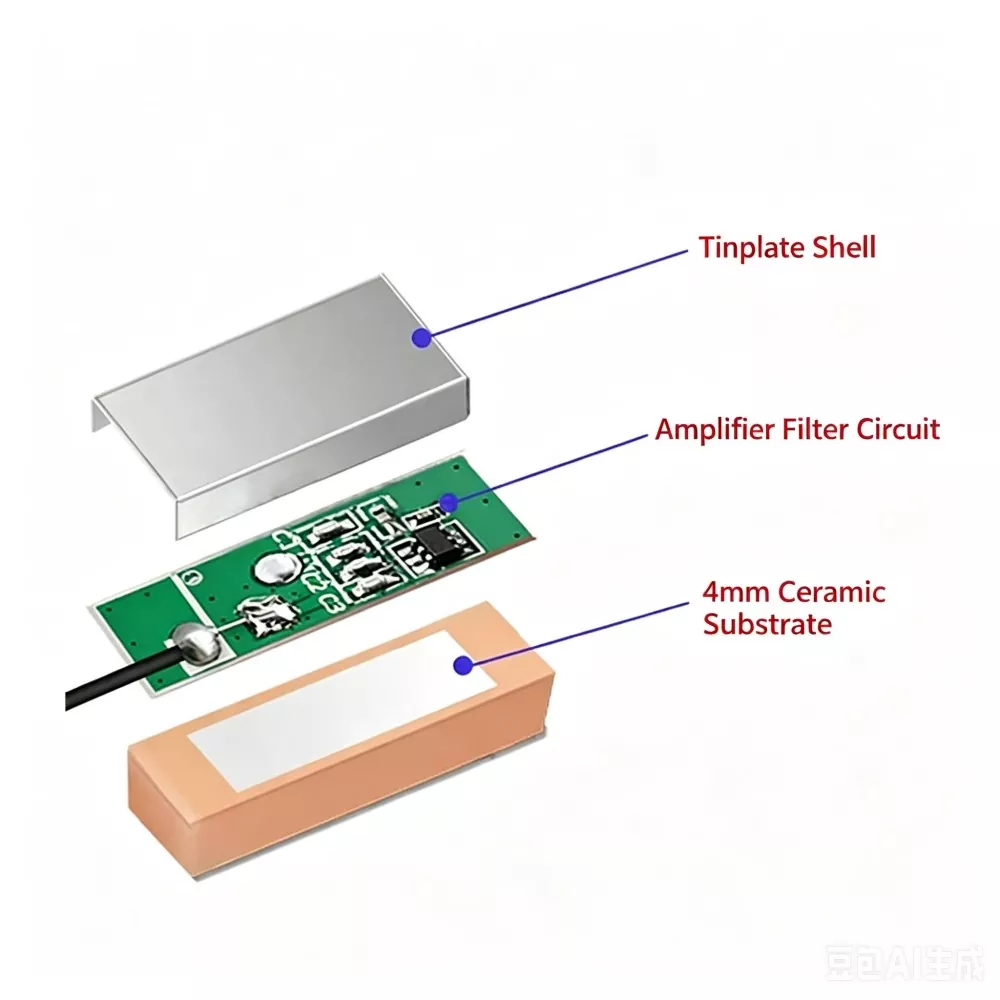

Антена обично користи керамичку диелектричну структуру са материјалом високе пермитивности. Signal reception is achieved through electromagnetic resonance between the metal patch and ceramic substrate, converting weak satellite RF signals into low-noise electrical signals for GNSS receiver processing.

Десна кружна поларизација (РХЦП) се користи за усклађивање са карактеристикама сателитског преноса, смањујући губитак неусклађености поларизације у окружењима динамичког пријема.

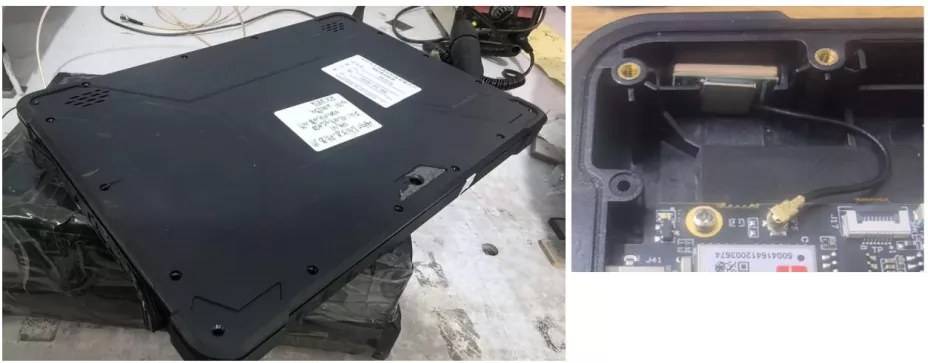

Компатибилни уређаји

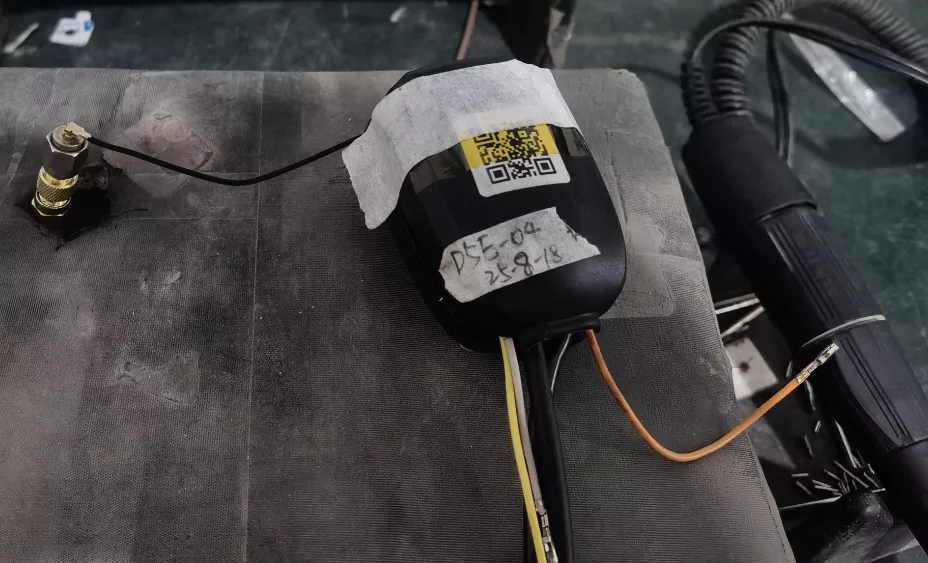

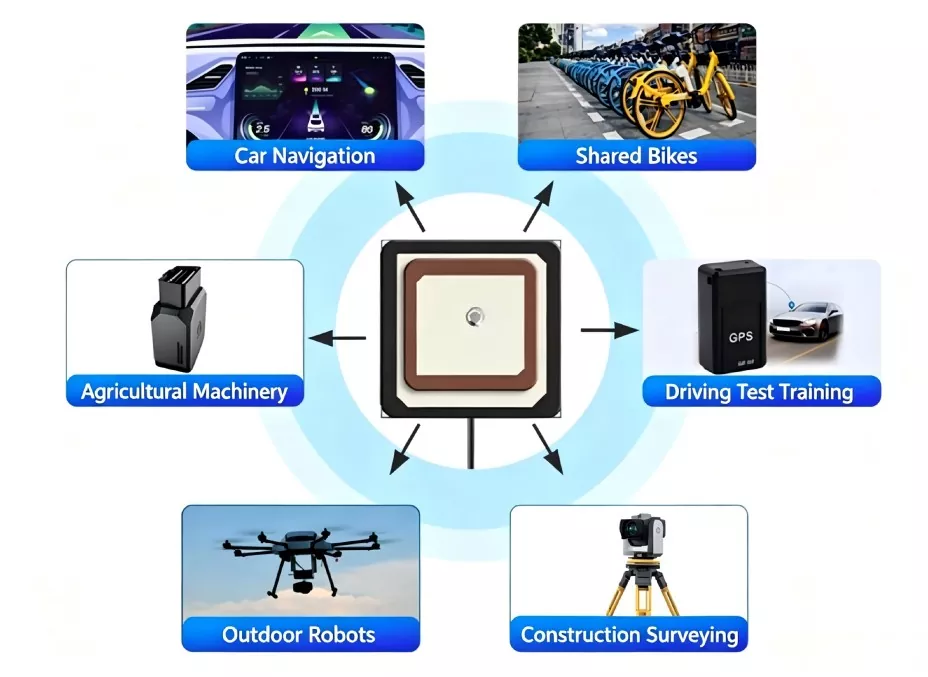

Као изворна фабрика, производимо ГПС БеиДоу антену. Одликује се изузетном компатибилношћу и широко се користи у следећим уређајима:

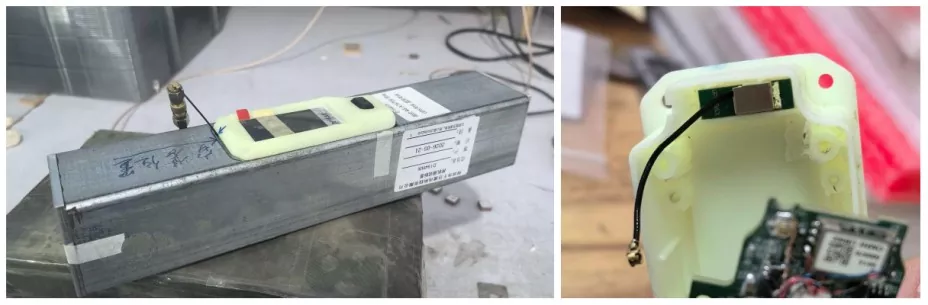

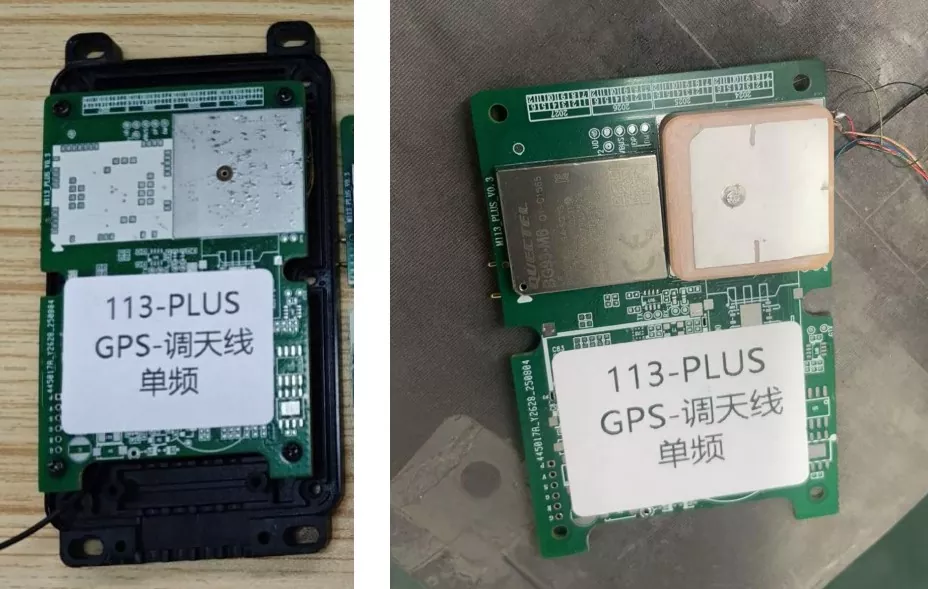

• У возилу и путовања: навигациони системи у возилу, паметне браве за заједничке бицикле и електричне скутере, контролне камере и ОБД трагаче.

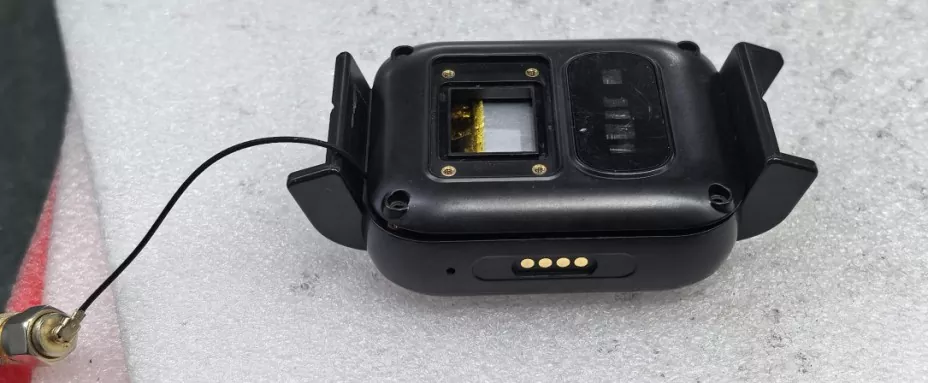

• Интернет ствари и носивих уређаја: паметни сатови, беџеви локације за децу/старе особе, минијатурни уређаји за праћење кућних љубимаца, ознаке за праћење имовине.

• Индустрија и геодетска истраживања: терминали за снимање и мапирање високе прецизности, контролори лета за пољопривредне дронове, индустријски ИоТ сензори, ручни ПДА уређаји.

Кључне продајне тачке и стварни измерени подаци

Ми фабричка производња ГПС екстерне антене поседује следеће основне предности:

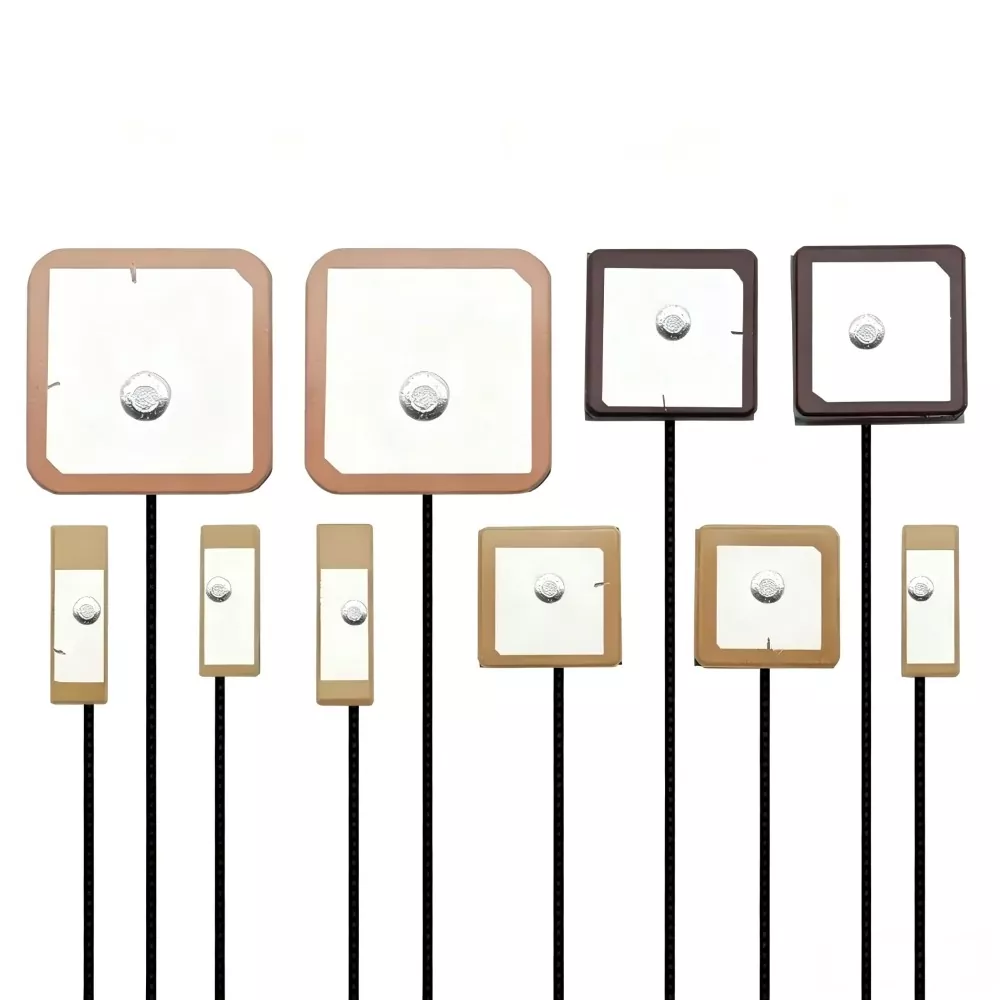

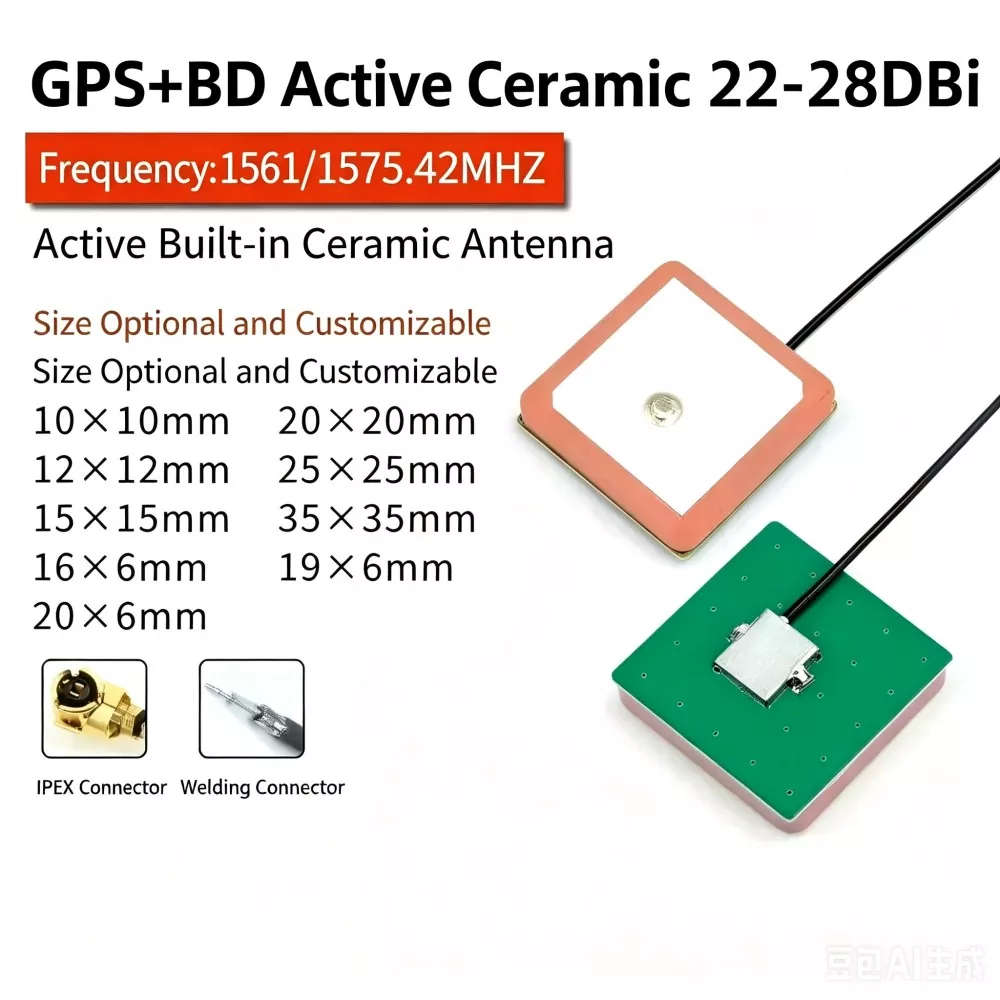

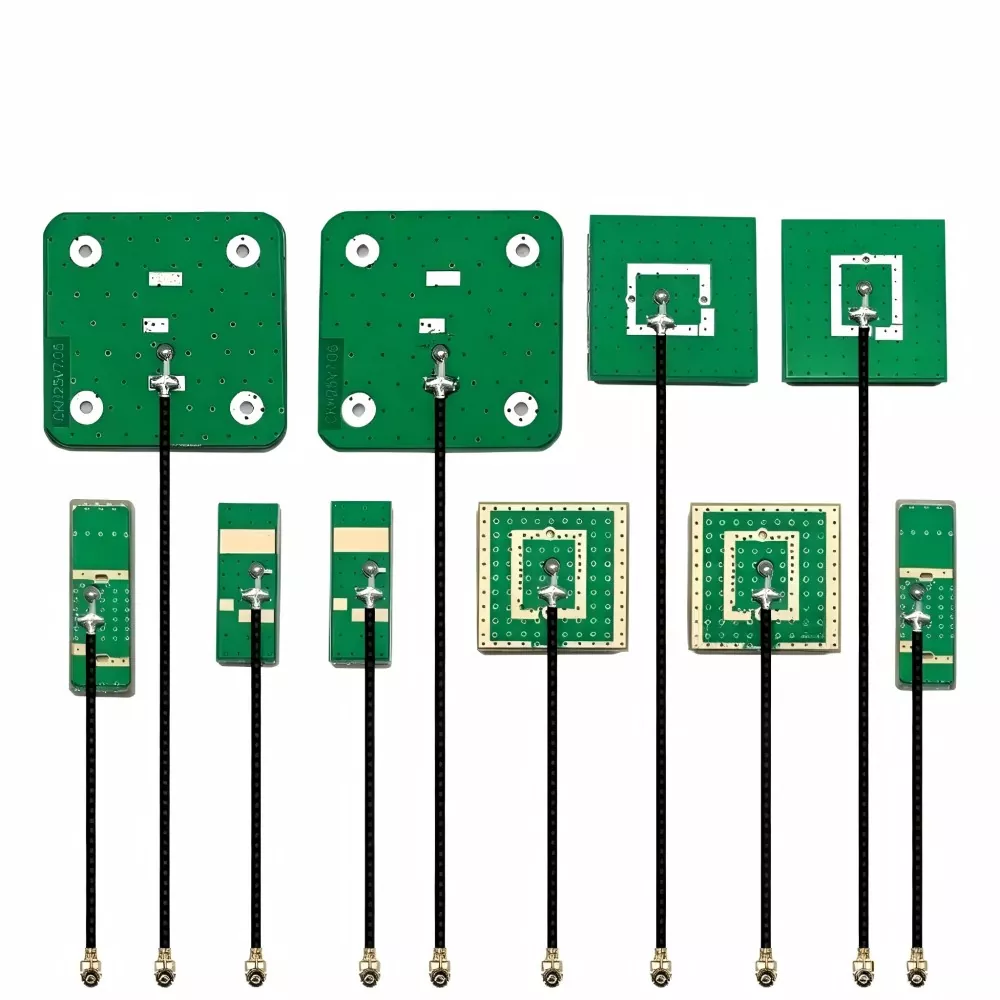

1. Врхунски баланс величине и перформанси: Користећи вишеслојну нискотемпературну ко-печену керамику (ЛТЦЦ), ова компонента одржава стабилну резонантну фреквенцију чак и у ултра танком паковању димензија само 16×6×4,5 мм, што је чини идеалном за минијатурне ИоТ уређаје са ограниченим простором.

2. Одлична способност детекције слабог сигнала: Опремљен ЛНА високих перформанси (појачало са ниским нивоом шума), измерена фигура шума (НФ) је ≤2,0 дБ, а појачање може да достигне 25 дБ ± 3 дБ. У стварном тестирању, време хватања сателита хладног покретања уређаја смањено је на 25 секунди и може стабилно да добије више од 7 сателита чак и у урбаним окружењима кањона.

3. Високотемпературна стабилност: Температурни коефицијент керамичког диелектрика се контролише унутар ±30 ппм/℃. У екстремним окружењима у распону од -40℃ до 85℃, померање резонантне фреквенције је ≤±5 МХз—далеко боље од оног код конвенционалних ПЦБ антена.

4. Усклађивање импедансе и заштита од сметњи: Стандардни дизајн импедансе од 50Ω са ВСВР ≤ 1,5; optionally available with a ferrite coating on the surface, offering out-of-band suppression ≥ 40 dB and effectively shielding the motherboard from high-frequency interference such as DC-DC converters.

Основне техничке спецификације и параметри

Детаљно поређење са конкурентским производима

1. Захтеви за одобрење

Антена мора бити постављена на неометаном месту. Под углом од 30° изнад антене не би требало да се налазе велики метални предмети. Непрекидна уземљена раван димензија 7 цм × 7 цм треба да буде резервисана испод антене као рефлектор, без дозвољеног усмеравања директно испод активне области.

2. ЕМИ изолација

Држите антену даље од компоненти са високим нивоом шума као што су ДЦ-ДЦ претварачи, кристални осцилатори, ЦПУ-и и звучници. Препоручује се минимално растојање од 2 цм.

3. Контрола импедансе

Одржавајте контролисану импедансу од 50Ω од тачке напајања антене до ГНСС модула. РФ трагови треба да буду кратки, са глатким усмеравањем и без кривих под правим углом.

4. Контрола оријентације

Керамичка површина мора бити окренута нагоре и остати паралелна са уземљењем. Угао нагиба не би требало да прелази 15° да би се одржале стабилне карактеристике пријема РХЦП-а.

РФ инжењерска разматрања

1. Зависност од земаљске равни

ГНСС антена захтева стабилну уземљење. Перформансе су директно повезане са величином и симетријом тла.

2. Осетљивост вишепутног окружења

Урбана окружења уводе путање рефлексије сигнала које деградирају тачност позиционирања и повећавају разблаживање прецизности (ДОП).

3. ЛНА допринос

Нискошумно појачање појачава побољшава осетљивост аквизиције, али такође повећава осетљивост на сметње ван опсега ако је филтрирање недовољно.

4. Стабилност фреквенције

Температурни коефицијенти керамичког диелектрика утичу на резонантни дрифт у условима термичког циклуса.

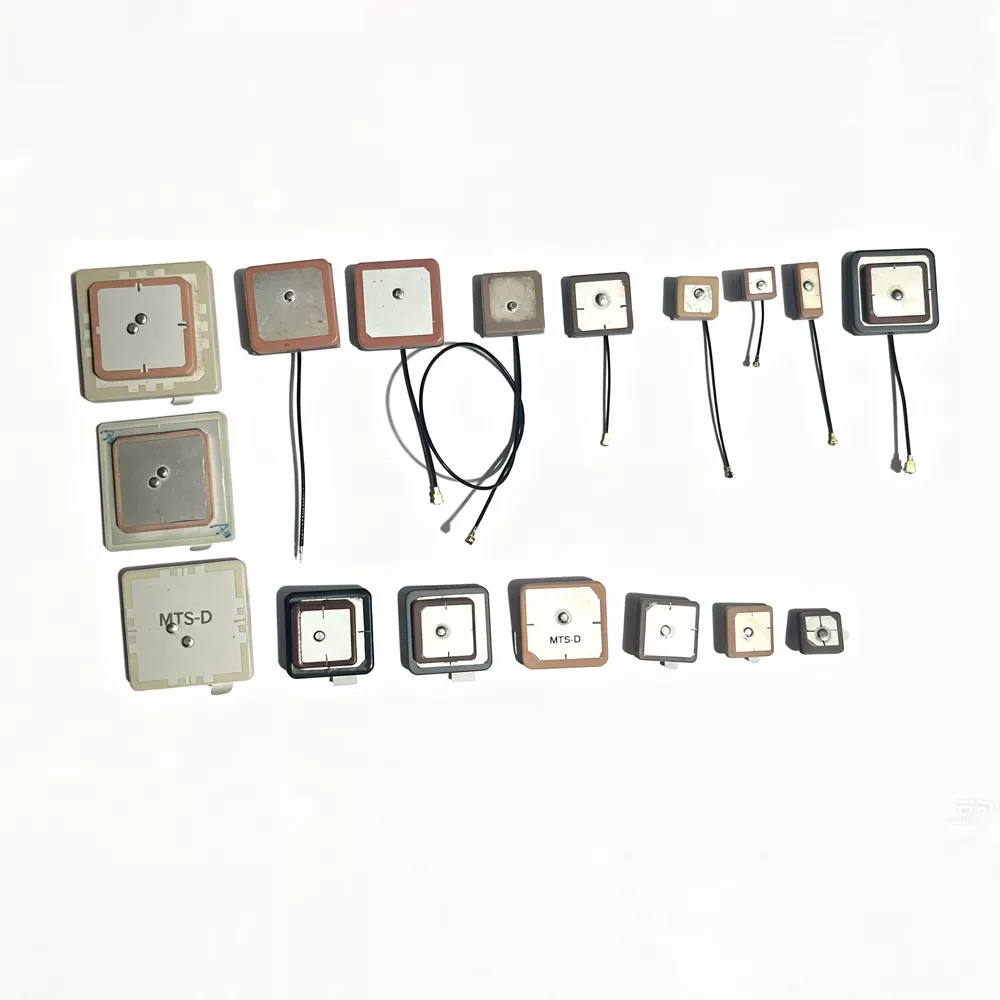

Како одабрати прави производ?

Када бирате ГПС спољну антену, узмите у обзир следеће кључне факторе:

1. Фреквенција и поларизација Потврдите да ли је уређају потребна подршка за ГПС Л1, БеиДоу Б1 или двофреквентну подршку. Немојте мешати кружно поларизоване ГНСС антене са линеарно поларизованим антенама као што су типови 2.4Г, јер ће то довести до неусклађености и погоршања пријема.

2. Installation space За компактне уређаје, керамичка антена се обично користи због свог малог фактора облика. За апликације осетљиве на трошкове са довољно простора, ПЦБ антене се могу размотрити. У сложеним РФ окружењима, керамичке антене пружају стабилније перформансе.

3. Активни или пасивни дизајн Ако уређај има метално кућиште или дугу РФ линију за напајање (>1 м), препоручује се активна антена са интегрисаним ЛНА за компензацију губитка сигнала.

4. Подаци о валидацији Избор треба да се заснива на измереним перформансама на терену (нпр. сателитско снимање, Ц/Н0, време хладног старта), а не само на лабораторијским спецификацијама.

Зашто изабрати нас (Кианму Цоммуницатионс)?

• Директно снабдевање из изворне фабрике: Одбацујемо профитне марже посредника и нудимо високо конкурентне фабричке цене са флексибилним МОК.

• Снажне могућности истраживања и развоја и прилагођавања: Имамо тим професионалних РФ инжењера који могу брзо прилагодити величину керамичког чипа, облик сребрног слоја и ЛНА добит на основу ваше ИД структуре и распореда ПЦБ-а.

• Валидација у стварном случају: Наши производи су успешно интегрисани у ланце снабдевања неколико водећих брендова за дељење бицикала, навигације у возилима и паметних носивих брендова, решавајући безброј проблема као што су „споро тражење звездице и чест губитак звезда.“ Проблем.

• Услуге целог животног циклуса: Пружамо техничку подршку на једном месту—од симулација усклађивања импедансе пре продаје и упутства за распоред антене до брзе анализе неисправних производа након продаје.

ФАК

П1: Могу ли се керамичке антене у различитим фреквентним опсезима користити наизменично?

О: Не. ГНСС антене и 2.4Г/5.8Г антене користе различите типове поларизације и механизме рада. ГНСС антене су обично РХЦП, док су 2.4Г/5.8Г антене линеарно поларизоване. Неусклађеност између поларизације и фреквенције резултира значајном деградацијом сигнала или губитком закључавања сателита.

П2: Зашто величина антене утиче на перформансе?

О: Перформансе керамичке антене су повезане са ефективном површином зрачења и диелектричном константом. Већа запремина керамике генерално побољшава појачање и осетљивост. Међутим, у компактним дизајнима, перформансе се могу делимично оптимизовати подешавањем антене и дизајном земаљске равни.

П3: Која је импеданса ГПС спољне антене?

О: Стандардна импеданса дизајна је 50Ω, која се обично користи у ГНСС РФ фронт-енд системима. Прилагођене вредности импедансе могу бити подржане у зависности од захтева за подударање на нивоу система.

П4: Како се проверава перформансе инсталације?

О: Процена се обично заснива на метрикама ГНСС пријемника као што су број сателитских аквизиција, СНР (однос сигнал-шум) и време хладног старта под условима отвореног неба. За стабилан рад, у стандардном тестном окружењу се очекују вишеструке сателитске браве и конзистентне вредности Ц/Н0
