НБ-ИоТ антена

Постоје три главна типа ИоТ антена доступних на тржишту: уграђене патцх антене, антене на усисној чаши на возилу и спољне водоотпорне антене монтиране на вијке.

НБ-ИоТ антена приказана у овом чланку припада категорији спољних водоотпорних антена монтираних на вијке. Посебно је дизајниран за индустријске електричне контролне ормаре, спољне интегрисане кутије опреме и општинске ИоТ терминале.

Кианму Цоммуницатион спољна НБ антена подржава НБ-ИоТ пуног опсега од 700МХз до 960МХз и компатибилна је са ускопојасним мрежама три главна оператера: Цхина Мобиле, Цхина Уницом и Цхина Телецом. Доступан је са две уобичајене величине завртња, М12 и М16, који одговарају стандардима рупа за уградњу већине домаћих и увезених индустријских ормана.

Шта је спољна антена за НБ-ИоТ ормаре

Екстерна антена НБ-ИоТ кабинета је водоотпорна РФ антена монтирана на вијке дизајнирана за индустријску ИоТ опрему. Инсталира се споља на ормарићима опреме да обезбеди стабилан бежични пренос сигнала за НБ-ИоТ терминале у спољашњим и индустријским окружењима.

Принцип рада

Многи купци погрешно верују да је антена само метални осцилатор и да водоотпорно кућиште нема утицаја на перформансе сигнала. У ствари, структурни дизајн екстерне антене НБ-ИоТ кабинета директно утиче на стабилност комуникације на отвореном на великим удаљеностима. Радни учинак се може тестирати и верификовати кроз векторске мрежне анализаторе и заштићене анехогене коморе.

1. Резонантна структура нискофреквентног осцилатора

НБ-ИоТ ради у нискофреквентном комуникационом опсегу од 700–960МХз, који има веће таласне дужине и веће захтеве за дужину осцилатора и усклађивање са земљом. Антена користи сегментиране бакарне зрачеће елементе изнутра, тачно усклађујући ускопојасну нискофреквентну резонанцу и избегавајући помак резонанције и повећање стојећег таласа које се налази у обичним кратким антенама.

2. Кабинет-изолована радијациона структура

Антена је постављена ван ормана. Метални завртањ служи за причвршћивање и спајање уземљења, док осцилатор одржава безбедну изолациону удаљеност од лима ормана. Ово избегава заштиту од РФ сигнала и апсорпцију узроковану металним кућиштем.

За исту спецификацију, уграђена антена инсталирана унутар металног ормарића може доживети слабљење од 6–9 дБ, док спољна НБ-ИоТ антена има укупно слабљење од само 1–2 дБ.

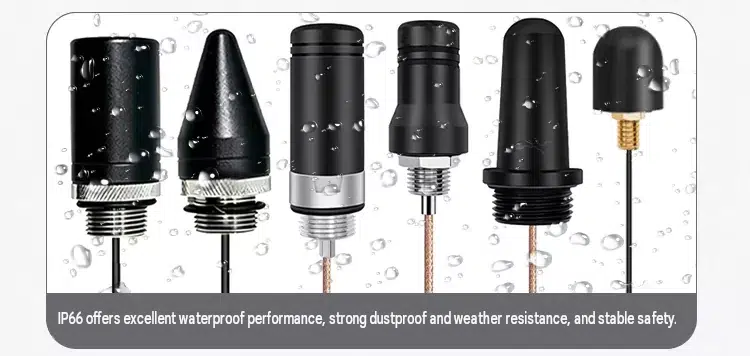

3. Вишеслојна запечаћена водоотпорна структура

Антена има задњу водоотпорну силиконску заптивку, водоотпорни гумени прстен са навојем и жичану структуру од убризгавања како би обезбедила три слоја заштите. Кишница и кондензација не могу да уђу у орман дуж кабла. Коаксијални кабл од 50Ω одржава стабилан пренос РФ сигнала и спречава померање импедансе узроковано променама спољне температуре.

4. Структура за сузбијање буке

База антене додаје прстен за спајање уземљења за филтрирање електромагнетне буке коју стварају извори напајања, ПЛЦ-ови и релеји унутар ормарића, смањују нивое буке и побољшавају стопу успешности приступа ИоТ терминалној базној станици.

Компатибилна опрема

НБ-ИоТ антена је дизајнирана за ИоТ терминале који захтевају заштиту металног кућишта и дуготрајан рад на отвореном. Погодан је за цивилне, комерцијалне и индустријске уређаје:

1. Паметни водомерни ормари за даљински пренос

Општинска опрема за воду и гас, кутије за сакупљање гаса, ормари за праћење и контролу притиска у цевоводима и опрема за праћење квалитета воде на мрежи.

2. Смарт Повер анд Индустриал Цонтрол Екуипмент

Ормари за прикупљање електричне енергије на отвореном, терминали за надгледање дистрибуције ниског напона, интегрисани контролни ормари за фотонапонско складиштење енергије и концентратори бројила електричне енергије.

3. Сигурносна опрема паметног града

Кутије за праћење прашине на путу, станице за праћење животне средине и временских прилика, контролни ормарићи за паркирање и паметни контролери спољних уличних светиљки.

4. Терминали индустријске аутоматизације

Контролне кутије за прикупљање података у фабричким радионицама, терминали за позиционирање логистике складишта и бежични алармни ормарићи за квар опреме.

5. Пољопривредна ИоТ опрема

Ормари за праћење земљишта на терену, ормарићи за контролу квалитета воде у аквакултури и интегрисана опрема за праћење окружења стакленика.

Детаљна табела техничких параметара

Заједнички одељак са честим питањима

П1: Да ли се дужина кабла и конектор спољне НБ-ИоТ антене могу променити?

О: Да. Стандардни модели подржавају дужине коаксијалних каблова од 1,5м до 10м. Конектори као што су СМА, ИПЕКС и Н могу се заменити према захтевима. Групне поруџбине такође подржавају прилагођене боје шкољке и штампање ЛОГО ситотиском.

П2: Да ли је ова спољна НБ антена компатибилна са Цхина Мобиле, Цхина Уницом и Цхина Телецом НБ картицама у исто време?

О: Да. Антена покрива пуну фреквенцију од 700–960МХз НБ-ИоТ и компатибилна је са НБ мрежама три главна оператера. Нема потребе за куповином засебних верзија за различите фреквентне опсеге.

П3: Да ли ће савијање жице утицати на сигнал антене када је унутрашњи простор кабинета ограничен?

О: Кабл се може лагано савијати са великим радијусом савијања, али треба избегавати савијање од 90 степени и поновљено савијање. Током инсталације, држите кабл што је могуће равнији и даље од извора сметњи као што су извори напајања и фреквентни претварачи како бисте спречили значајно слабљење сигнала.

П4: Да ли је метална матица антене склона рђи током дуготрајне употребе у обалским окружењима са сланим прскањем?

О: Не. Матица за закључавање антене је направљена од пасивизиране легуре алуминијума против рђе и прошла је 48-часовни тест сланом спрејом. Није склона рђи или заглављивању током дуготрајне употребе на отвореном у приобалним подручјима. За високо корозивна окружења, инжењери се могу консултовати за прилагођена решења против корозије.
