Метална антена за печат

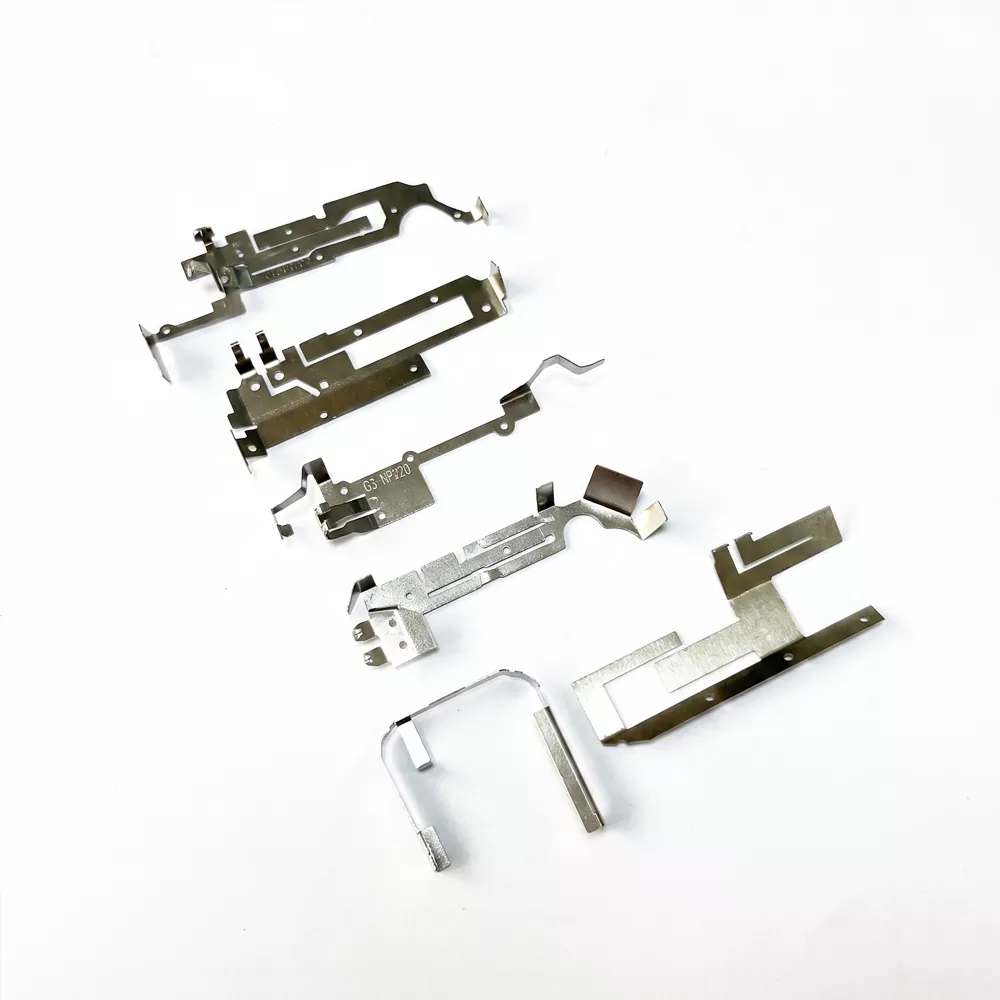

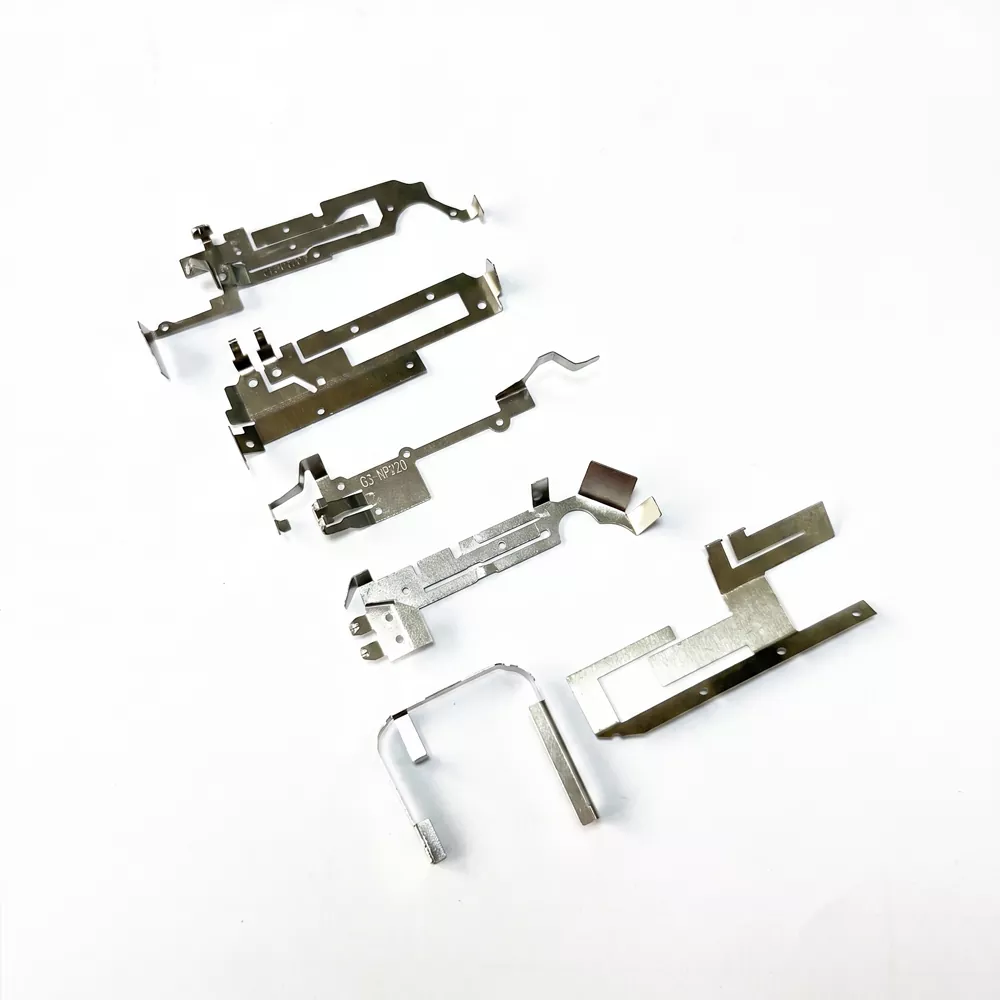

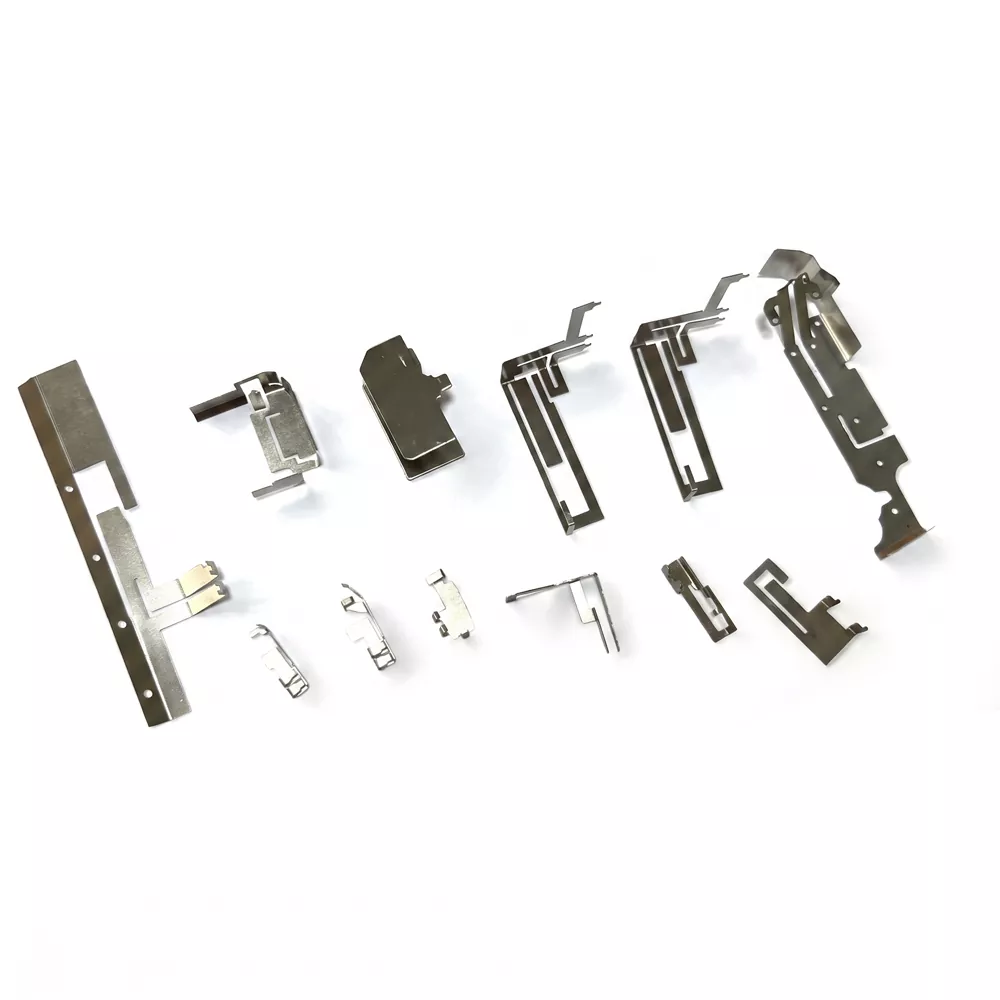

Метална антена за печат је РФ компонента произведена од ултра танког нерђајућег челика (као што је СУС301 или СУС304) или легуре бакра помоћу прецизног процеса штанцања. Типично мање од 1 мм у дебљини, дизајниран је тако да се блиско прилагођава закривљеним или неправилним површинама уређаја, што га чини погодним за компактне електронске производе.

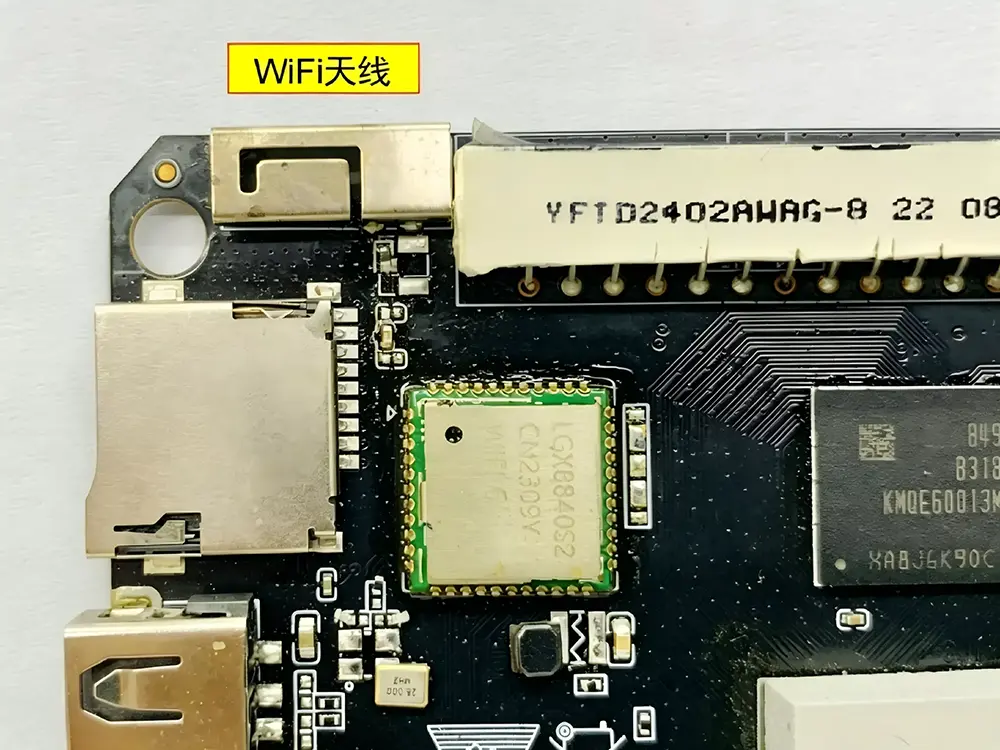

Ова антена ради путем електромагнетне резонанце коју генерише њена пажљиво дизајнирана метална геометрија. Током инсталације, доње контактне тачке су притиснуте на ПЦБ антенске терминале, формирајући поуздану електричну везу без лемљења. Структура контакта са опругом обезбеђује стабилан пренос сигнала док апсорбује механички стрес кроз еластичну деформацију, подржавајући дугорочну издржљивост при поновљеном склапању и условима вибрација.

Основне техничке спецификације

Метална печат антена је дизајнирана за компактне РФ апликације са контролисаном импедансом и стабилним перформансама механичког контакта.

Стандардизовани услови испитивања

Да би се обезбедила конзистентност података, сви РФ и механички параметри се мере под следећим стандардизованим условима:

Мерење импедансе и ВСВР-а

Тестирано коришћењем калибрисаног векторског мрежног анализатора (ВНА) са референтним системом од 50Ω.

РФ Перформансно окружење

Мерења обављена у слободном простору или полу-нехогеном окружењу са стандардном референтном равнином уземљења.

Тест механичког контакта

Антена је монтирана на стандардну ПЦБ подлогу са дефинисаном висином контакта и контролисаном силом притиска.

Услов мерења фреквенције

Централна фреквенција је процењена након инсталирања у кућиште репрезентативног уређаја да би се урачунали ефекти одређивања подешавања.

Услови испитивања температуре

Термички циклус се одвија од -40℃ до +85℃ под сталним електричним надзором.

Применљиви уређаји и сценарији апликација

Кључна продајна тачка: Зашто одабрати хардверску опружну антену?

Просторно ефикасан дизајн

Његова нископрофилна структура може да се прилагоди закривљеним или неправилним површинама, помажући максимизирању унутрашњег простора за батерије и друге компоненте.

Исплатива скупштина

Прес-фит веза са ПЦБ контактима елиминише процесе лемљења, смањујући време монтаже и трошкове производње у масовној производњи.

Механичка издржљивост

Еластична контактна структура одржава стабилне електричне перформансе под вибрацијама, ударима и поновљеним механичким стресом.

Дизајн прецизног позиционирања

Утиснуте рупе за поравнање (округле и са прорезима) обезбеђују прецизно позиционирање између тачке напајања антене и ПЦБ-а током аутоматизоване монтаже.

Водич за инсталацију и инжењерске препоруке

Следеће смернице за инсталацију обезбеђује Схензхен Кианму Цоммуницатион Тецхнологи Цо., Лтд. како би се обезбедиле оптималне перформансе Металне антене за печат у апликацијама на нивоу система.

1. Дизајн позиционирања

Дизајнирајте најмање две рупе за поравнање на структури антене: једну кружну рупу за примарно позиционирање и једну издужену рупу за секундарно поравнање. Размак треба да буде довољан да обезбеди механичку стабилност током монтаже.

2. Захтеви за одобрење

Држите зрачећи елемент без околних металних компоненти и проводних материјала. Треба одржавати одговарајућу зону за чишћење како би се минимизирали ефекти детуњера узроковани оближњим структурама. За стабилну монтажу може се користити лепљива фиксација.

3. Контрола притиска контакта

Контактна сила између опружног терминала и ПЦБ-а треба да се контролише унутар специфицираног механичког опсега. Недовољан притисак може утицати на стабилност РФ контакта, док превелики притисак може довести до трајне деформације контактне структуре.

4. Подешавање на нивоу система

Након склапања у коначни уређај, перформансе антене могу се променити због спајања са кућиштем и околним компонентама. Завршно подешавање помоћу векторског мрежног анализатора (ВНА) се препоручује да би се осигурала тачност резонанције на нивоу система.

Како одабрати праву хардверску опружну антену?

Приликом одабира металне антене за печат, процена треба да се заснива на следећим кључним факторима дизајна:

Доступан простор за уређај

Измерите унутрашњи простор кућишта и изаберите антену одговарајуће дужине, ширине и дебљине да бисте обезбедили правилно механичко пристајање.

Радна фреквенција и пропусни опсег

Дефинишите циљни комуникациони опсег (нпр. ВиФи, Блуетоотх или под-ГХз ИоТ опсези). За ускопојасне дизајне, перформансе антене се могу фино подесити кроз структурно прилагођавање током развоја.

Апплицатион Енвиронмент

За аутомобилску, спољашњу или индустријску употребу, препоручује се избор материјала као што је СУС304 и површинска облога да би се побољшала отпорност на корозију и температурна стабилност.

ПЦБ и дизајн склопа

Обезбедите исправно поравнање тачке напајања на штампаној плочи. Изаберите одговарајућу структуру за монтажу (пресну конструкцију или дизајн са опружним контактом) да бисте побољшали конзистентност монтаже и принос масовне производње.

Зашто одабрати Схензхен Кианму Цоммуницатион Тецхнологи Цо., Лтд.

Схензхен Кианму Цоммуницатион Тецхнологи Цо., Лтд. се фокусира на дизајн и производњу решења Метал Стамп Антенна за бежичне уређаје, подржавајући ОЕМ/ОДМ развој и прилагођене структуре антена за различите РФ апликације.

Могућност производње у кући

Прецизно штанцање и алати се контролишу интерно, обезбеђујући стабилну конзистентност производње и скалабилан излаз.

Прилагођавање засновано на апликацији

Структуре антене се могу подесити у геометрији, еластичности и површинској обради како би одговарале различитим захтевима уређаја и кућишта.

Контрола квалитета на нивоу процеса

Механичка поузданост и РФ перформансе су верификоване током производње, укључујући стабилност контакта и провере електричне конзистенције.

Инжењерска подршка током развоја

Техничка помоћ је доступна од израде прототипа до масовне производње, укључујући упутства за интеграцију на ПЦБ и системском нивоу.

ФАК

П1: Каква је ефикасност сигнала металне копче антене?

О: Због своје компактне величине, ефикасност се обично креће од 30% до 50%. Погодан је за апликације кратког домета и осетљиве на трошкове као што су паметни кућни уређаји. За потребе дугог домета, Кианму Цоммуницатионс такође обезбеђује оптимизована решења за антене.

П2: Шта да радим ако је уметак за лемљење притиснут на ПЦБ и контакт је лош?

О: Осигурајте тачну висину ПЦБ подлоге и одговарајући притисак учвршћења током монтаже. Опружна структура је дизајнирана за стабилан контакт, а стандардно тестирање се врши пре испоруке.

П3: Да ли подржавате узорковање малих серија?

О: У потпуности подржавам. Као професионални добављач антене за металне печате, разумемо захтеве током фазе истраживања и развоја и нудимо флексибилне услуге израде прототипа које ће вам помоћи да брзо унапредите валидацију вашег пројекта.

П4: Шта утиче на перформансе металне антене за печат?

 О: На перформансе углавном утичу распоред ПЦБ-а, величина тла, околни метал и структура кућишта.

П5: Зашто се фреквенција помера након инсталације?

О: Метално окружење и материјали кућишта могу да детунеју резонанцију, што захтева коначно подешавање на нивоу система.

П6: Шта узрокује лоше перформансе контакта?

О: Нетачна висина ПЦБ плочице или недовољан притисак опруге могу утицати на електричну стабилност.

П7: Да ли подржавате израду прототипа? О: Да, и производња узорака и прилагођавање малих серија су подржани за валидацију истраживања и развоја.
