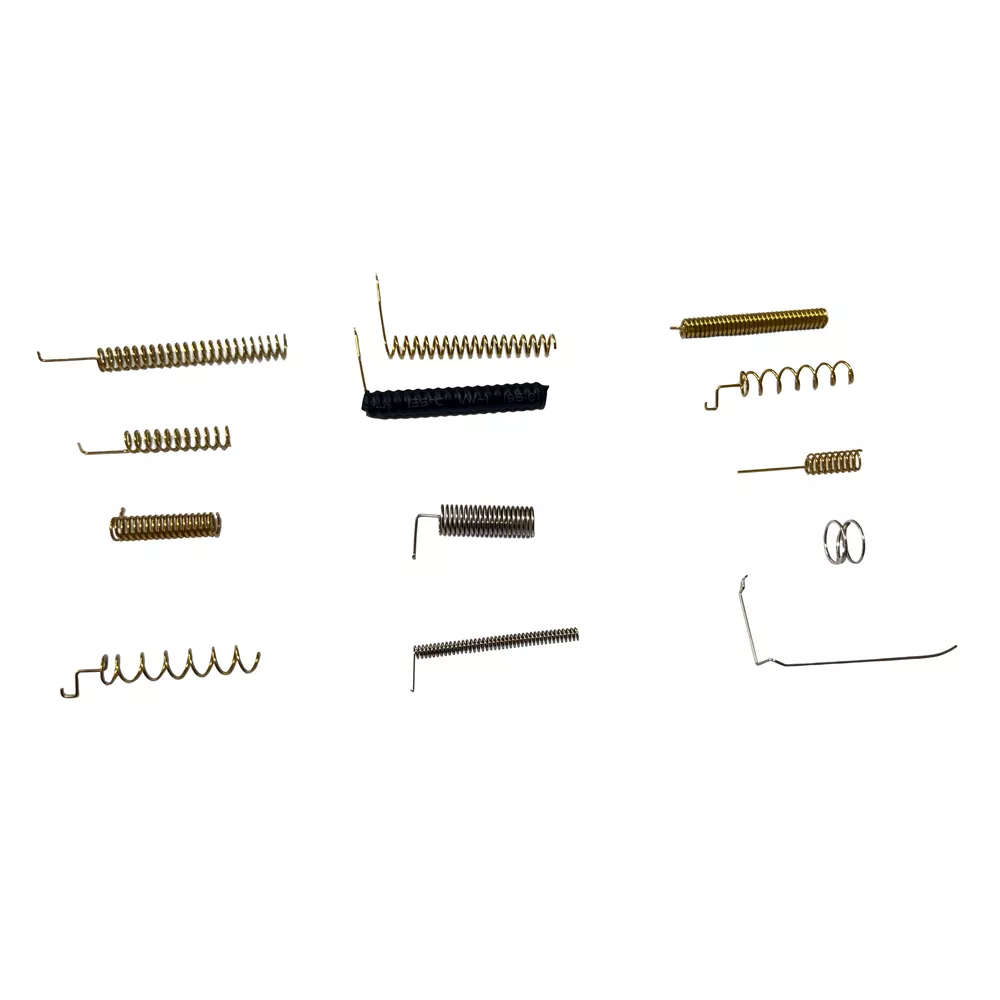

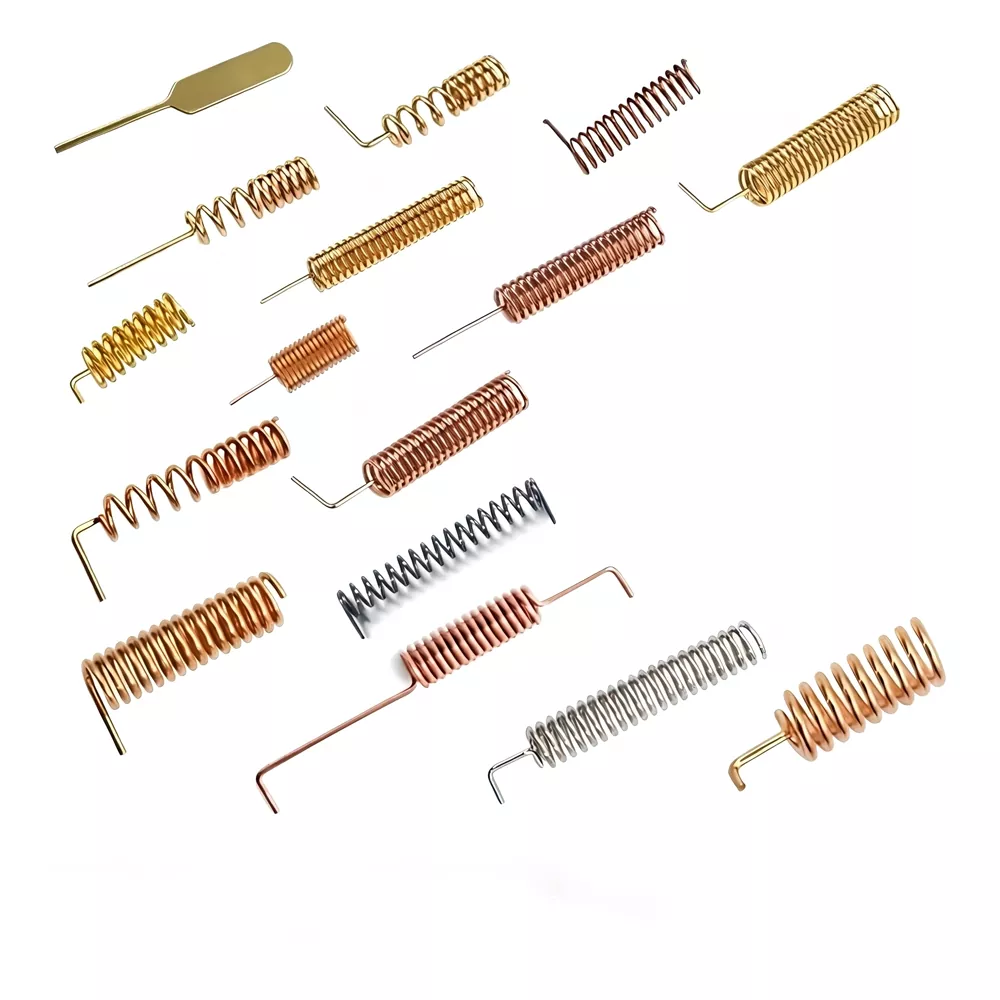

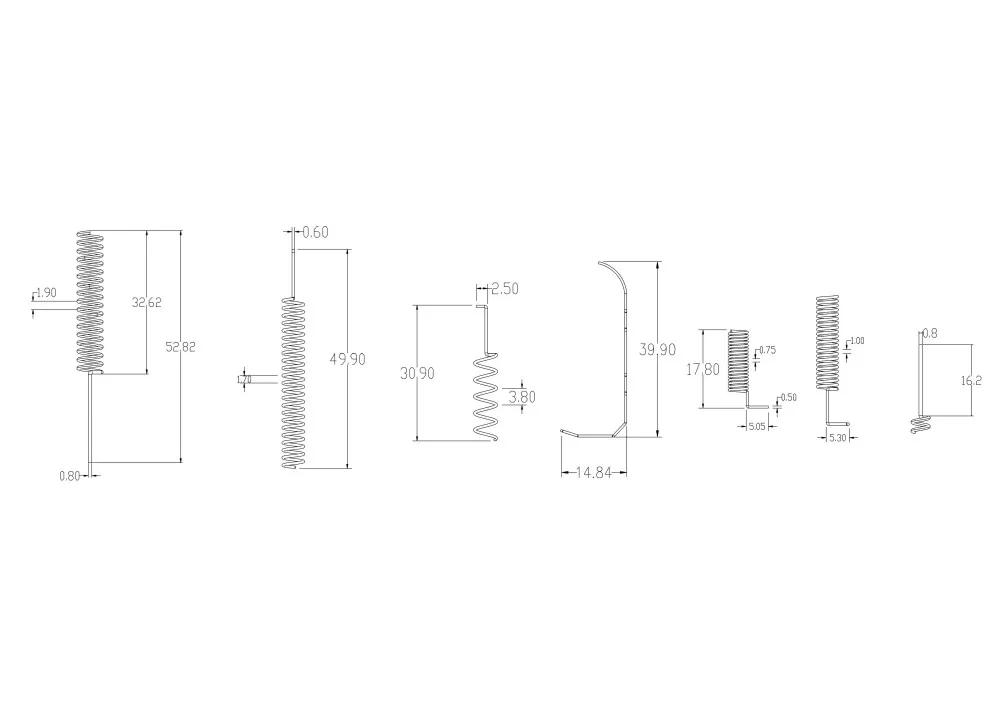

Спринг Антенна
Као професионални добављач, Кианму Цоммуницатион нуди прилагођене услуге антене са спиралном опругом високе прецизности. Направљен од врхунских материјала. Угљенични челик никловани Направљен од фосфорне бронзе, одликује се изузетном проводљивошћу и отпорношћу на корозију. Заслужни смо поверења.Кинески произвођач Нудимо решење на једном месту које се креће од израде прототипа до масовне производње, које се широко користи у ИоТ-у, даљинским управљачима и бежичним комуникационим модулима.
Опружна антена (позната и као спирална антена) је антенска структура у којој је метални проводник намотан у спирални облик опруге, користећи спирално конфигурисани метални проводник као медијум за пренос сигнала. Има дизајн импедансе од 50 ома и састоји се од три главне компоненте: унутрашње бакарне жице (користи се за пренос и пријем сигнала), спољне заштитне жице (дизајниране да блокира спољашње електромагнетне сметње) и спољашњег изолационог слоја (који се супротставља ефектима спољашње капацитивности и индуктивности). Заједно, ове компоненте чине затворени систем са јаким перформансама против сметњи.
Схензхен Кианму Цоммуницатион Тецхнологи Цо., Лтд., професионално предузеће специјализовано за истраживање и развој, производњу и продају антена за комуникационе производе, већ дуги низ година је дубоко ангажовано на пољу антена и посвећено је пружању глобалним купцима висококвалитетних решења за опружне антене.
Техничке спецификације
Кианму комуникациона опружна антена покрива више фреквентних опсега у распону од ниских до високих фреквенција, испуњавајући захтеве различитих сценарија примене. Главни технички параметри су следећи:
|
Параметар Ставка |
Спецификација Опсег |
|
Фреквенцијски опсег |
315МХз / 433МХз / 470МХз / 490МХз / 868МХз / 915МХз / 2.4ГХз / ГСМ 824-2170МХз |
|
Добитак |
0,8 дБи ~ 3,5 дБи |
|
Импеданса |
50Омега |
|
ВСВР |
≤1,5 ~ ≤1,8 |
|
Поларизација |
Вертикална поларизација / кружна поларизација |
|
Радиатион Паттерн |
Омни-дирецтионал |
|
Повер Цапацити |
Мак 50В |
|
Радна температура |
-40℃ ~ +85℃ |
|
Антенна Еффициенци |
35~ 80% (зависи од окружења инсталације) |
|
Материјал |
Бакар, позлаћење, никловање итд. |

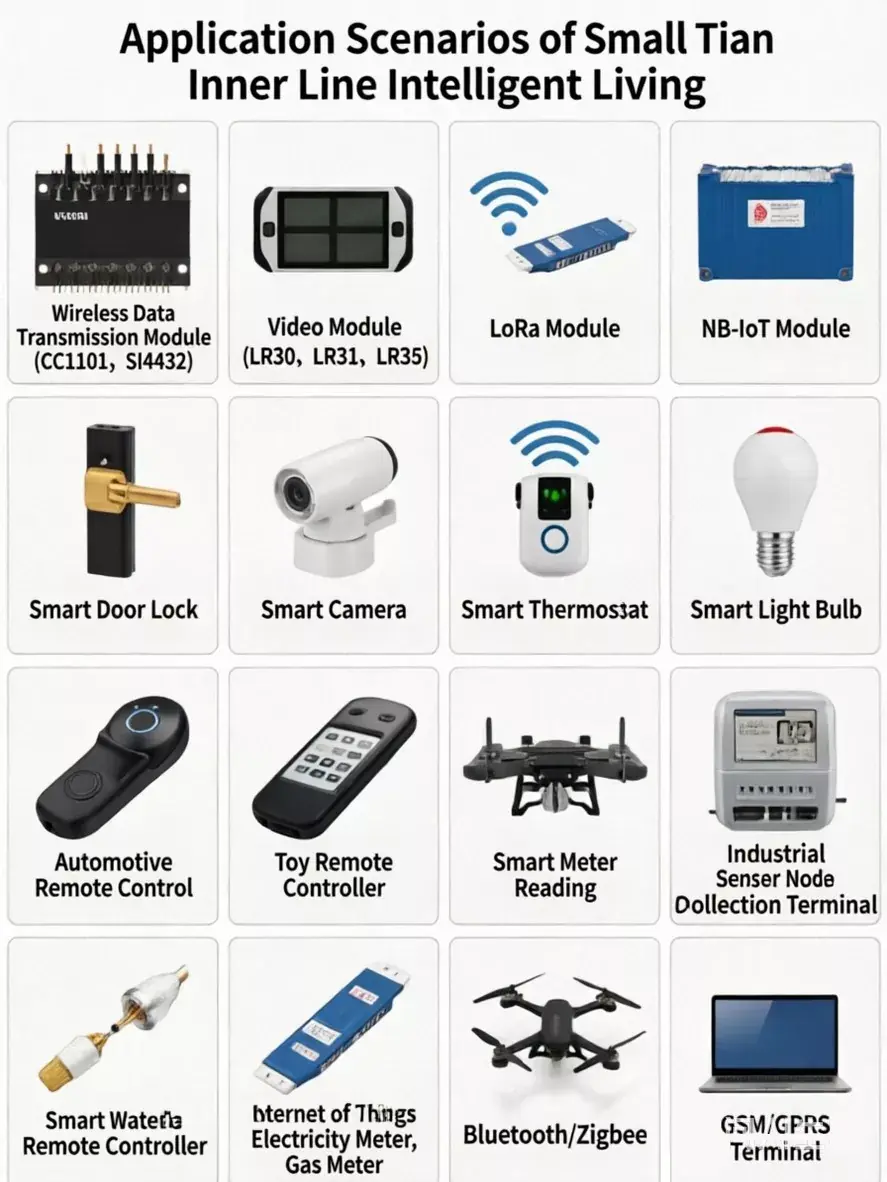

Применљиви уређаји
Кианму комуникациона опружна антена се широко користи у следећим уређајима и сценаријима:
Модул за бежични пренос података: ЦЦ1101, Си4432 и други бежични РФ модули
ЛоРа модули: ЛР30, ЛР31, ЛР36 и други ЛоРа комуникациони модули
НБ-ИоТ модул: НБ-ИоТ бежични комуникациони терминал
Паметни кућни уређаји: Паметне браве за врата, паметне камере, паметни термостати, паметне сијалице и још много тога
Бежични даљински управљачи: даљински кључеви за аутомобиле, даљински управљачи за играчке, индустријски даљински управљачи и још много тога
ИоТ терминал: ИоТ сензорски чворови, терминали за прикупљање података
Паметно мерење: Паметни водомери, бројила електричне енергије и гаса
Блуетоотх/Зигбее модул: Блуетоотх бежична комуникација, Зигбее мрежни уређаји
Телеметрија дронова: веза података за мале дронове
ГСМ/ГПРС уређаји: ГСМ модеми, системи за даљинско праћење
Поређење са конкурентским производима
|
Цомпарисон Итем |
Кианму комуникациона опружна антена |
ПЦБ Антенна |
Екстерна шипка антена |
|
Добитак |
0,8~3,5 дБи |
2~6 дБи |
Релативно високо |
|
Омни-дирецтионал Перформанце |
★★★★★ Одлично |
★★☆ Јака усмереност |
★★★★ Добро |
|
Величина |
★★★★ Компактан |
★★★★★ Ултра-мали |
★★☆ Велики |
|
Способност против сметњи |
★★★★★ Јака |
★★★ Просек |
★★★★ Релативно јак |
|
Флексибилност инсталације |
★★★★★ Изузетно флексибилан |
★★★ Поправљено само на штампаној плочи |
★★★ Потребна спољна инсталација |
|
Цост |
★★★★ Умерено |
★★★★★ Ниско |
★★☆ Релативно високо |
|
Модификација дизајна |
★★★★ Флексибилно |
★★☆ ПЦБ Ремакинг Рекуиред |
★★★ Обични |
Кианму Цоммуницатион опружна антена постиже оптималну равнотежу између омнидирекционе покривености, могућности заштите од сметњи, флексибилности инсталације и укупне цене, што је чини идеалним избором уграђене антене за ИоТ и бежичне комуникационе уређаје.

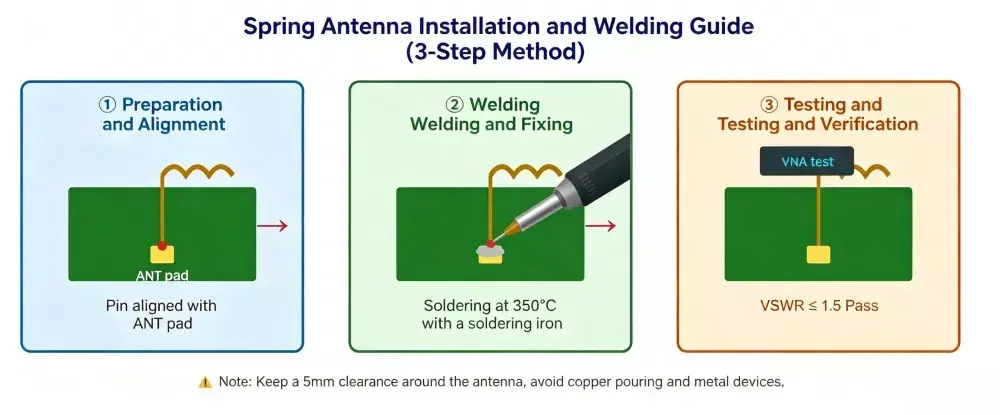

Упутство за инсталацију
Корак 1: Припремите се за заваривање
Поравнајте пин (обично један пин или јастучић за лемљење) на крају опружне антене са АНТ јастучићем за лемљење резервисаним на штампаној плочи. Јастучић за лемљење треба да буде повезан са РФ линијом за напајање, као што је микротракаста линија од 50 ома или копланарни таласовод, да би се обезбедио правилан пренос сигнала.
Корак 2: Заваривање и причвршћивање
Савијте део у облику куке и повежите га са АНТ пином бежичног модула, а затим безбедно завршите процес лемљења. Рефлов лемљење се препоручује јер је компатибилно са стандардним процесима површинске монтаже.
Корак 3: Инспекција и тестирање

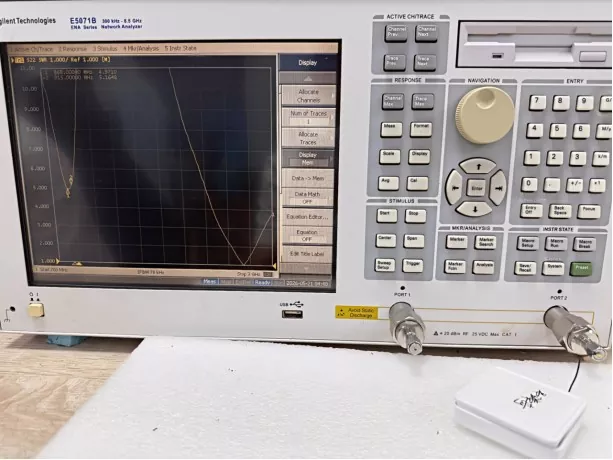

Након лемљења, користите векторски мрежни анализатор да измерите однос напона стојећег таласа (ВСВР) и проверите да ли РФ перформансе испуњавају тражене спецификације.
Напомене
1. Одржавајте слободну зону: Избегавајте постављање жица и постављање металних компоненти унутар радијуса од 5 мм од антене; не прекривајте батерију или заштитни поклопац унутар 10 мм или више изнад дна.
2. Линија преноса од 50Ω: Повежите РФ чип директно преко микротракасте траке на истом слоју или тракасте линије у унутрашњем слоју; користите ивице од 45° на угловима да бисте избегли нагле промене импедансе.
3. Држите се даље од метала: Када користите антену са опругом, први корак је да обезбедите да се антена држи даље од металних материјала, укључујући уземљење на штампаним плочама, трагове ожичења, батерије, екране, метална кућишта и још много тога.
4. Доследан правац заваривања: У масовној производњи, битно је осигурати да смер заваривања антене одговара смеру заваривања који је одредио произвођач антене у тренутку избора.
5. Подешавање и маргинирање: Ако је електромагнетно окружење читавог уређаја са пластичним кућиштем сложено, π-мрежа се може резервисати на РФ крају, а резонантна фреквенција се може фино подесити коришћењем подесивог кондензатора у распону од 3 пФ до 6,8 пФ.
Како одабрати опружну антену?
|
Кораци избора |
Кључне тачке |
Детаљи |
|
1. Потврдите радну фреквенцију |
Одаберите антену према комуникационом протоколу и фреквенцијском опсегу |
Уобичајени фреквентни опсези: • 315 МХз: Традиционални уређаји за даљинско управљање • 433 МХз: ЛоРа, паметна бројила, индустријски даљински управљачи • 470/490 МХз: Индустријска ИоТ опрема • 868/915 МХз: ИСМ опсези за Европу и Северну Америку • 2,4 ГХз: Ви-Фи, Блуетоотх, Зигбее: Целуларни комуникациони модул • ГСМ опсег |
|
2. Процените захтев за појачањем |
Ускладите појачање са даљином преноса |
•Кратка удаљеност (<100м): 0,8~2 дБи • Средња удаљеност (100-500м): 2~3 дБи • Велика удаљеност (>500м): изнад 3 дБи |
|
3. Проверите Инсталациони простор |
Ускладите величину и структуру са ПЦБ-ом |
1. Измерите унутрашњи простор опреме да бисте изабрали одговарајућу дужину и пречник. 2. Антене савијеног типа су доступне за монтажу на ивицу ПЦБ-а у просторима са ограниченим простором. |
|
4. Процените окружење апликације |
Заштита од сметњи и корозије |
1. Опрема са металном заштитом: Препоручује се антена са кружном поларизацијом. 2. Влажно/спољно окружење: сребро/злата за антиоксидацију. |
|
5. Изаберите поузданог добављача |
Прилагођена производна услуга на једном месту |
Кианму Цоммуницатион је професионална фабрика и добављач антена, који подржава ОЕМ и ОДМ, пружајући пуну услугу укључујући дизајн антене, узорковање и масовну производњу. |
ФАК
П1: Шта је боље, опружна антена или ПЦБ антена?
О: Избор зависи од специфичних захтева апликације. Решења Спринг Антенна су погодна за апликације које захтевају пренос на велике удаљености (>100 метара), омнидирекциону покривеност и флексибилне правце инсталације, док су ПЦБ антене погодније за компактне уређаје са строгим ограничењима величине и цене. Кианму Цоммуницатион пружа оба решења и нуди професионалне препоруке засноване на различитим потребама пројекта.
П2: Да ли веће појачање увек значи боље перформансе антене?
О: Није нужно. Веће појачање обично побољшава концентрацију сигнала, али може смањити покривеност у одређеним правцима. Оптимални избор треба да узме у обзир даљину преноса, захтеве покривености и окружење апликације. Кианму Цоммуницатион нуди производе са различитим опцијама појачања од 0,8 до 3,5 дБи.
П3: Може ли се антена прилагодити?
О: Да. Кианму Цоммуницатион пружа услуге прилагођавања ОЕМ/ОДМ-а, укључујући подешавање фреквенције, модификацију величине, избор материјала и прилагођавање угла савијања како би се задовољили различити захтеви апликације.
П4: Који је опсег радне температуре?
О: Кианму комуникациони производи раде поуздано од -40℃ до +85℃, испуњавајући захтеве већине индустријских и потрошачких апликација.
П5: Да ли је потребно усклађивање импедансе?
О: Да. Стандардна импеданса је 50Ω, а практичне примене могу захтевати усклађивање компоненти између антене и порта РФ предајника да би се постигле оптималне перформансе. Кианму Цоммуницатион пружа техничку подршку за усклађивање антена и отклањање грешака.
П6: Која је минимална количина поруџбине (МОК)?
О: Кианму Цоммуницатион подржава флексибилне количине поруџбина, од узорака прототипа и малих серија до производње великих размера. За детаљне МОК захтеве, контактирајте наш продајни тим.
