НФЦ антена

Шта је мекана антена са интегрисаном НФЦ? Шта је активна антена?

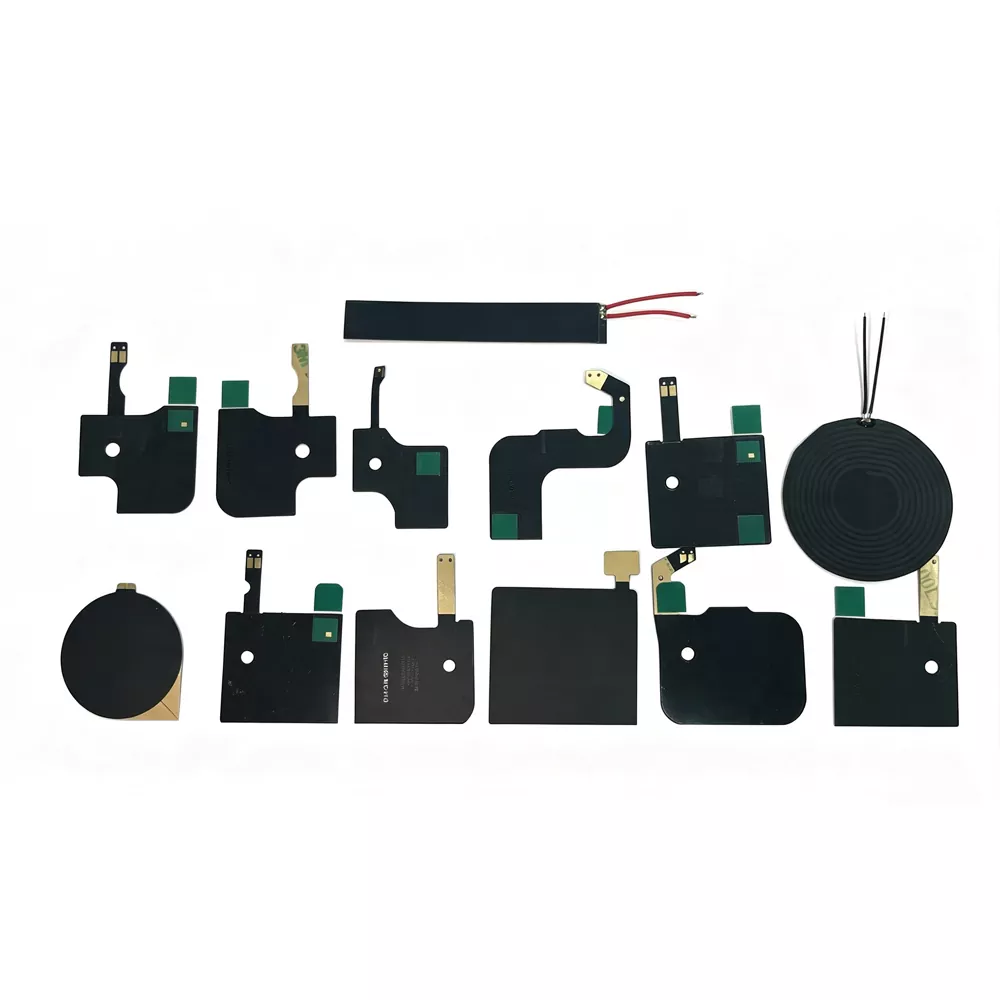

1.1 НФЦ уграђена мека антена (ФПЦ флексибилна антена)

НФЦ уграђена флексибилна антена (НФЦ флексибилна штампана антена) је тип НФЦ антене произведене на подлози са флексибилним штампаним колом (ФПЦ) и дизајнирана да ради на фреквенцијском опсегу од 13,56 МХз. Користи електролитички бакар као проводни материјал завојнице и усваја прецизан процес јеткања за формирање прилагођених узорака завојница са специфичним завојима и геометријским структурама. У комбинацији са феритним магнетним филмом као изолационим слојем, ова флексибилна антена се може лако интегрисати у електронске уређаје путем 3М решења за монтажу на лепак или одлепљивање.

Основне компоненте:

- ФПЦ супстрат:Флексибилан материјал за штампану плочу који пружа лагане и савитљиве карактеристике, дебљине у распону од 0,14–0,27 мм.

- Бакарни калем:Произведена електролитичким бакром, структура завојнице одређује индуктивност антене и перформансе резонантне фреквенције.

- Феритни слој:Магнетни материјал високе пермеабилности који смањује сметње метала, побољшава изолацију магнетног поља и побољшава усмереност преноса сигнала.

- Лепљиви слој:Користи оригиналне 3М лепљиве материјале, нудећи поуздану чврстоћу везивања и одличну отпорност на високе температуре.

- Методе повезивања:Подржава различите опције повезивања, укључујући ИПЕКС терминале, главе за лемљење, опружне контакте и друге прилагођене интерфејсе.

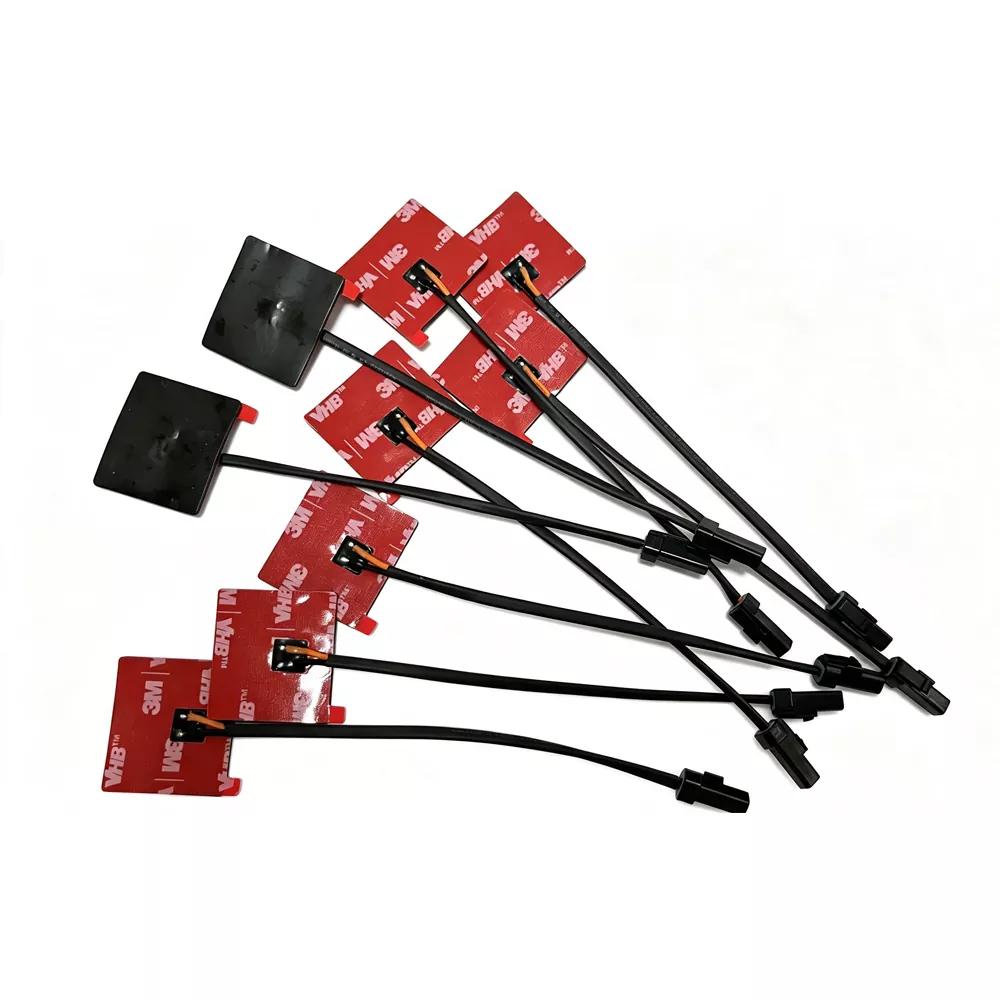

1.2 НФЦ активна антена

Активна НФЦ антена се односи на антенски систем који, заснован на конвенционалној НФЦ антени, интегрише активни бесконтактни фронтенд или коло за појачавање/покретање сигнала.

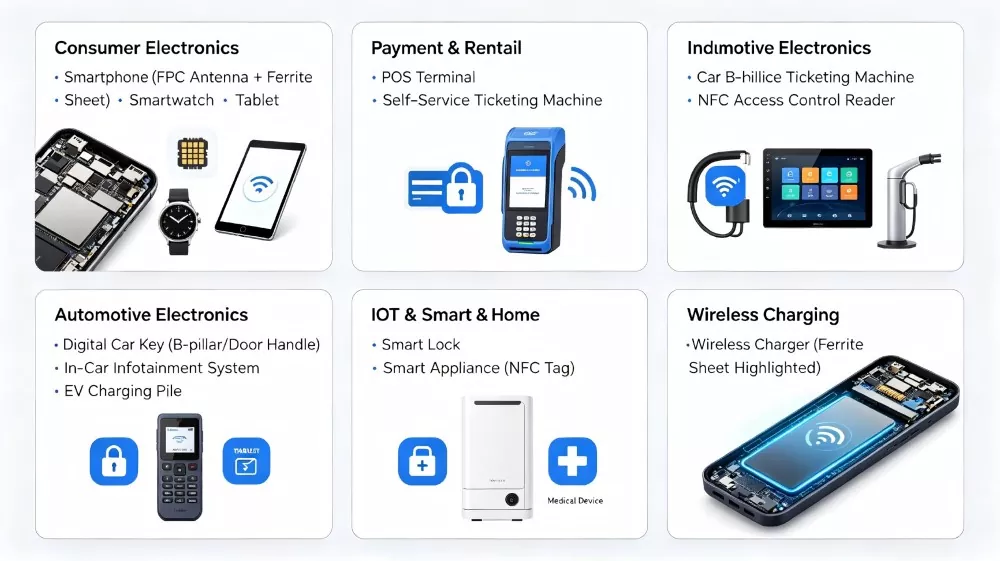

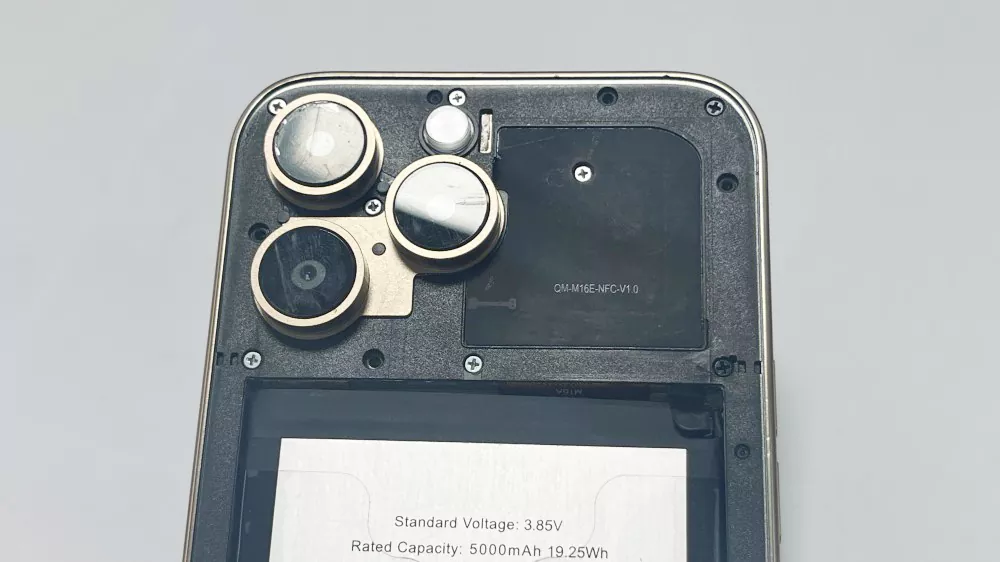

Применљиви уређаји

Зашто одабрати НФЦ антену компаније Кианму Цоммуницатион?

1. Ултра танак, флексибилан дизајн - дебљина од 0,14–0,27 мм, савршено прилагођен за ултра танке уређаје и флексибилне захтеве за инсталацију.

2. Феритни изолациони слој - Стандардни ферит укључен, ефикасно штити од сметњи из металног окружења.

3. Више метода уградње - подржава различите опције укључујући 3М лепљиву подлогу (лепак који се може уклонити), ИПЕКС терминале и лемљење.

4. Рад на широким температурама - Опсег радне температуре: -40℃ до +85℃

5. Потпуно у складу са стандардима - испуњава РоХС еколошке стандарде

6. Прилагођене услуге – Потпуно прилагодљива подршка за димензије, облике, завоје намотаја, вредности индуктивности и још много тога.

7. Брза испорука - Брза производња узорака и ефикасна испорука масовне производње.

8. Професионална подршка за симулацију - Пружање електромагнетних симулација и препорука за оптимизацију целе машине.

РФ понашање и разматрања на нивоу система

Перформансе НФЦ антене зависе не само од њених основних електричних спецификација већ и од укупног електромагнетног окружења створеног коначном структуром уређаја. Фактори као што су избор материјала, унутрашњи распоред и околне компоненте могу значајно утицати на ефикасност антене и стабилност комуникације.

1. Ефекат одређивања метала

Када је антена постављена близу металних компоненти, укључујући батерије, заштитне поклопце или механичке оквире, индуковане вртложне струје могу променити електромагнетне карактеристике и померити резонантну фреквенцију. Без одговарајуће феритне изолације, овај ефекат одређивања може изазвати девијацију резонанце, ниже перформансе спајања и смањену поузданост комуникације.

2. Функција слоја ферита у стабилизацији поља

Феритни магнетни слој пружа више од заштите од сметњи. Такође ради као слој за вођење магнетног флукса усмеравајући магнетно поље ка неметалној страни антене. Ово помаже да се побољша ефикасност спајања, оптимизује пренос сигнала и минимизира губитак енергије у апликацијама где су металне компоненте у близини.

3. Осетљивост усклађивања импедансе

НФЦ системи који раде на 13,56 МХз захтевају прецизно усклађивање импедансе због њихове осетљивости на промене у дизајну кућишта, дебљини лепка и деформацији калема. Мале варијације у механичкој структури могу утицати на тачку резонанције и перформансе К-фактора, чинећи подешавање на нивоу система неопходним након интеграције антене.

4. Повезивање са архитектуром уређаја

На перформансе антене утичу и диелектричне карактеристике околних материјала, укључујући пластична кућишта, стаклене поклопце и ПЦБ структуре за слагање. Материјали са вишим диелектричним константама могу да уведу додатни паразитски капацитет, што резултира ужим пропусним опсегом и смањеном маргином комуникације.

5. Утицај активног и пасивног система

За активне НФЦ конфигурације антене, погонско коло директно утиче на дистрибуцију и јачину електромагнетног поља. Иако овај приступ може повећати удаљеност комуникације, он такође повећава осетљивост на промене оптерећења и захтева прецизнију контролу уземљења, заштите и целокупног дизајна система.

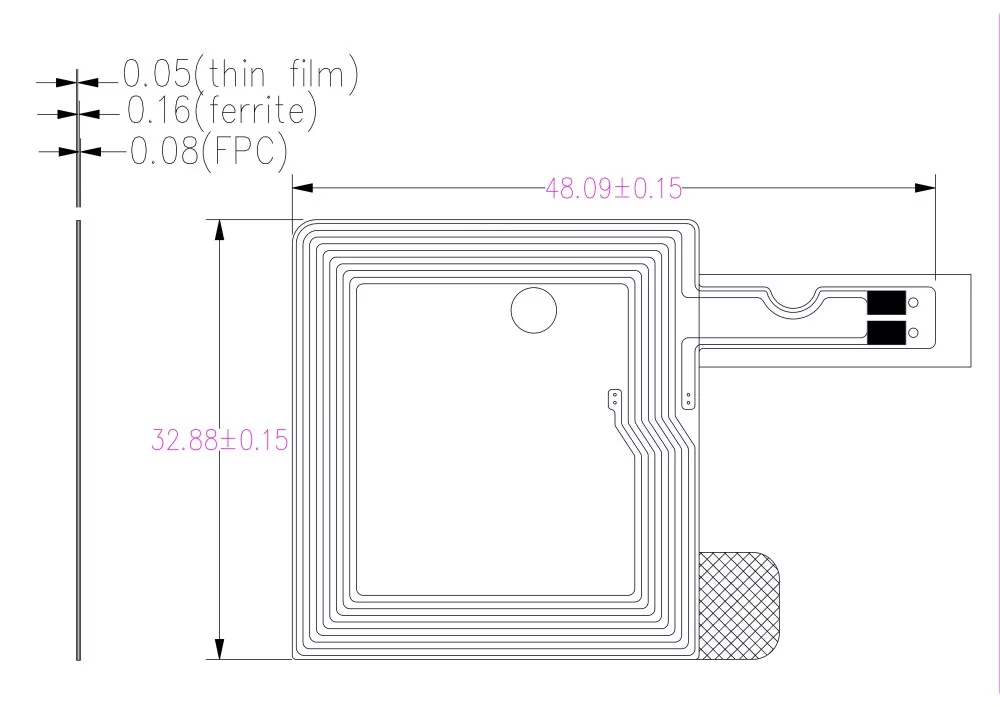

Техничке спецификације

У поређењу са колегама: предности Кианму Цоммуницатионс-а које се разликују

Упутство за инсталацију

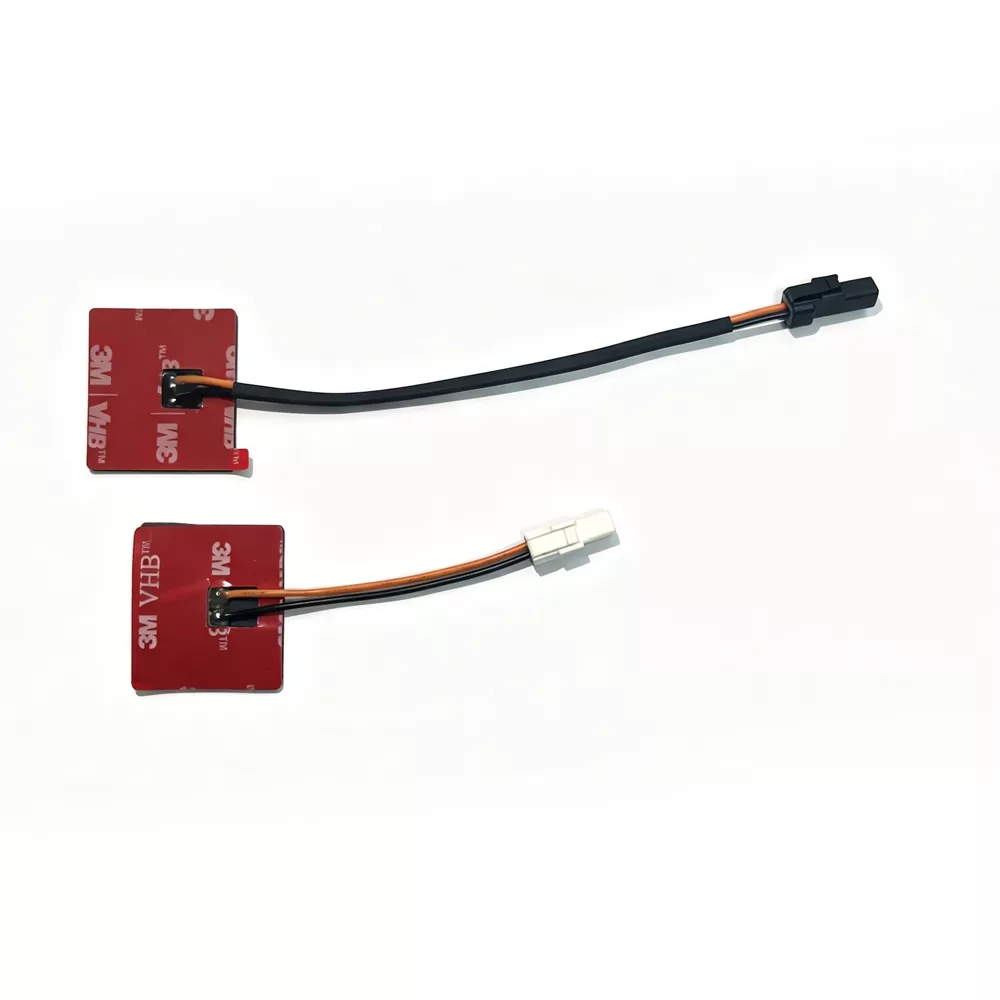

Инсталација са лепљивом подлогом (ФПЦ флексибилна антена)

Ово је најчешће коришћени метод инсталације НФЦ антене:

Кораци инсталације:

1. Очистите површину – Користите алкохолну марамицу да очистите област инсталације (унутрашња површина кућишта уређаја или површина батерије), осигуравајући да нема уља и прашине.

2. Скините заштитну фолију - пажљиво уклоните 3М лепљиву заштитну фолију са задње стране антене.

3. Поравнавање и позиционирање - Поравнајте антену са назначеном локацијом за уградњу, водећи рачуна да област завојнице буде неометана.

4. Притисните чврсто и равномерно - од центра ка ивицама да бисте уклонили мехуриће ваздуха.

5. Очвршћавање и чекање – Оставите да одстоји 24 сата да бисте постигли оптималну чврстоћу везивања.

Напомене за инсталацију:

Рецензије купаца

„НФЦ уграђена мека антена компаније Кианму Цоммуницатионс показала је стабилне перформансе у нашем новом моделу паметног телефона, постигавши опсег читања од 85 мм. Феритни слој ефикасно штити од сметњи у батерији, а доследност квалитета у масовној производњи је одлична.“ - Произвођач бренда, Схензхен Јунге Тецхнологи Цо., Лтд.

„Активне НФЦ антене које се користе у ПОС терминалима захтевају високу поузданост и јака РФ поља. Кианму Цоммуницатион производи су прошли наше ригорозно ЕМВЦо тестирање и већ смо купили преко 300.000 јединица.“ – Гуангзхоу Зхонгхаида Сателлите Навигатион Тецхнологи Цо., Лтд. Произвођач терминала за плаћање

ФАК

П1: Која је радна фреквенција уграђене меке антене у НФЦ-у?

О: НФЦ ради у међународно стандардизованом фреквентном опсегу од 13,56 МХз ±7 кХз, који се обично користи у комуникационим системима блиског поља за бежични пренос података кратког домета.

П2: Која је типична удаљеност читања?

О: Домет комуникације је генерално ограничен на неколико центиметара, обично око 5–8 цм, у зависности од дизајна антене, структуре уређаја и услова инсталације.

П3: Када је потребна НФЦ антена са феритним језгром?

О: Када антену треба поставити на површину батерије, близу металног кућишта или у окружењу са металним компонентама, неопходно је користити антену опремљену феритним слојем. Феритни слој може ефикасно изоловати обрнуте сметње вртложне струје узроковане металом.

П4: Која је разлика између НФЦ уграђене меке антене и активне антене?

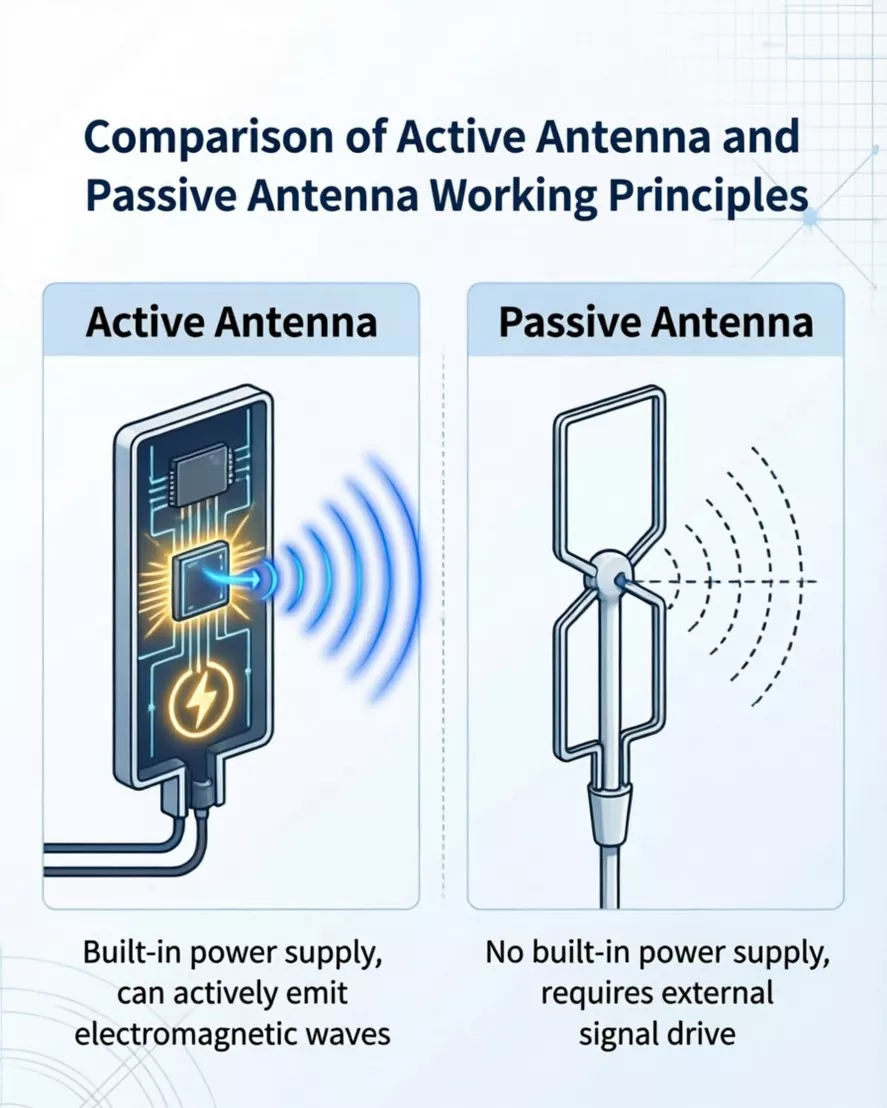

О: Уграђена пасивна антена је пасивна компонента која се за рад ослања на индукцију магнетног поља читача/писача, што је чини погодном за стандардне НФЦ апликације. Активна антена интегрише кола за појачавање сигнала и покретања, омогућавајући јој да активно генерише јаче РФ поље, што је чини идеалном за сценарије као што су терминали за плаћање који захтевају робуснији сигнал.

П5: Може ли се прилагодити по величини и облику?

О: Да, Кианму Цоммуницатионс подржава прилагођене дизајне у свим величинама, укључујући правоугаоне, кружне и неправилне облике.

П6: Који опсег индуктивности се обично користи?

О: Типични дизајни спадају у опсег индуктивности од приближно 1–2 μХ, у зависности од подешавања и захтева за усклађивање импедансе.

П7: Које су уобичајене методе инсталације?

О: Постоје три главна начина уградње: ① 3М лепљива подлога (ФПЦ флексибилна антена – најчешће коришћена); ② ИПЕКС конектор (тип прикључка); ③ Инсталација лемљења.

П8: Да ли је Кианму Цоммуницатион трговац или фабрика?

О: Кианму Цоммуницатионс је произвођач који интегрише истраживање и развој, производњу и продају. Поседујемо сопствену фабрику и имамо комплетну производну линију као и робустан систем контроле квалитета - далеко од тога да смо само трговачка компанија.
