Керамичка патцх антена

Блуетоотх керамичка патцх антена је минијатурна уграђена РФ антена специјално развијена за 2.4ГХз Блуетоотх комуникациони опсег. Користи високодиелектричну керамику као подлогу за језгро и производи се високотемпературним синтеровањем слој по слој и прецизним јеткањем металног кола.

Ова антена је пасивна компонента РФ примопредајника. Не захтева екстерно ожичење или велику слободну површину током инсталације.

Са својим високим диелектричним материјалом и компактном структуром, постиже ефикасан пренос и пријем Блуетоотх сигнала у ограниченом простору, истовремено пружајући предности као што су ниска потрошња енергије, снажне перформансе против сметњи и висока стабилност.

Широко се користи као врхунско уграђено антенско решење за масовну производњу Блуетоотх уређаја за ношење, производа за паметне куће, ИоТ терминала и Блуетоотх уређаја који се монтирају на возила.

Како то ради

Кианму комуникациона Блуетоотх керамичка патцх антена усваја високу диелектричну керамичку резонанцију и микротракасту структуру зрачења, која се састоји од керамичке диелектричне подлоге, површинског металног радијационог закрпа и доњег слоја који се подудара са земљом.

Структура обезбеђује стабилан пренос сигнала, прецизну контролу параметара и поуздане перформансе верификоване лабораторијским испитивањем.

Прецизна Банд Ресонанце

Користећи керамичку подлогу са високим диелектричним диелектричним 9,2, антена се тачно поклапа са пуним Блуетоотх фреквенцијским опсегом од 2400–2483,5МХз. Са прецизношћу усклађивања опсега до 99,6%, ефикасно смањује помак фреквенције и слабљење сигнала, помажући у решавању проблема са кашњењем и прекидом везе са Блуетоотх-ом.

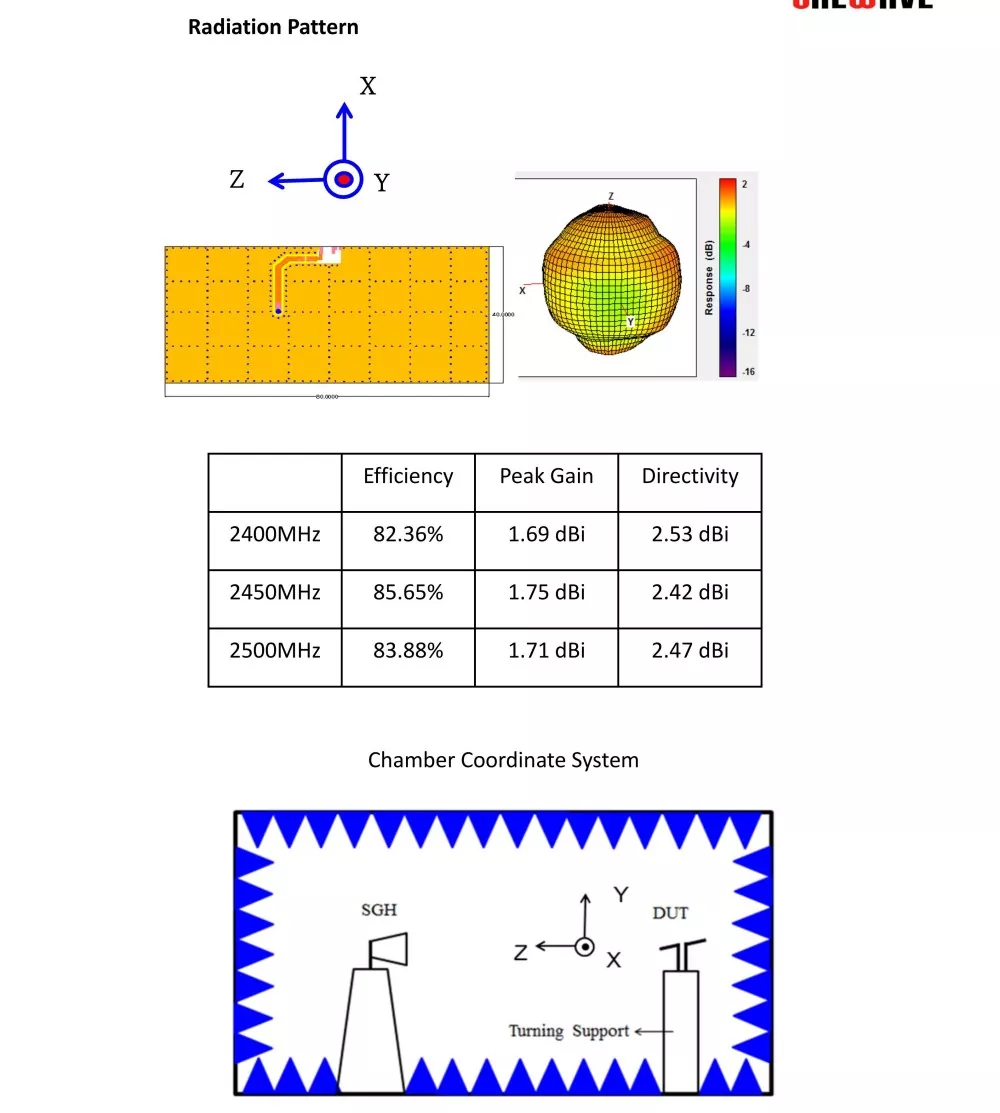

360° Омнидирецтионал Радиатион

Површинско прецизно микротракасто коло генерише једнолично поље електромагнетног зрачења са уједначеношћу зрачења до 95%. У поређењу са обичним ПЦБ антенама, значајно смањује мртве тачке сигнала и обезбеђује стабилније вишеуглове везе за уређаје.

Јака отпорност на електромагнетне сметње

Керамички диелектрични материјал обезбеђује инхерентну електромагнетну изолацију, помажући у заштити сметњи од чипова матичне плоче, извора напајања и буке батерије. У сложеним условима, однос сигнал/шум се повећава за 4–6 дБ, пружајући боље перформансе против сметњи од конвенционалних опружних и ПЦБ антена.

Усклађивање импедансе мале снаге

Антена усваја стандардно 50Ω прецизно усклађивање импедансе са односом стојећих таласа ≤1,3, обезбеђујући изузетно мали губитак сигнала. Може да смањи потрошњу енергије Блуетоотх-а за 15%, што га чини погодним за БЛЕ апликације ниске потрошње и дуготрајне потребе батерије.

Стабилан рад у широком температурном опсегу

Интегрисана високотемпературна синтерована структура обезбеђује одличну термичку стабилност. Након циклусних тестова на високим и ниским температурама од -40°Ц до +85°Ц, девијација фреквенције остаје унутар ≤±2МХз. Антена одржава стабилне перформансе у окружењима са високим и ниским температурама.

Водич за избор производа

Многи програмери и купци хардвера фокусирају се само на величину и игноришу усклађеност радних услова и параметара, што доводи до прераде у масовној производњи и кварова терминала. Када бирате Блуетоотх керамичку патцх антену, можете је прецизно ускладити према три основне димензије:

• Изаберите на основу захтева за напајање уређаја: За БЛЕ уређаје мале снаге на батерије и уређаје за ношење, дајте предност стандардним керамичким антенама ултра мале снаге да бисте значајно продужили век трајања батерије уређаја; За прикључне уређаје, изаберите побољшану верзију са високим појачањем.

• Изаберите на основу радних услова: За цивилну опрему за унутрашњу нормалну температуру, обичан модел је прихватљив; За опрему монтирану на возило, спољашњу и индустријску опрему, морају се изабрати индустријски високотемпературни антивибрациони модели. Они могу да издрже тешка окружења и њихове перформансе се неће погоршати током дужег периода употребе.

• Изаберите на основу структуре опреме: За опрему са веома малим телом и без резервисаног простора за главу, изаберите минијатуризоване моделе за површинску монтажу; For devices that require long-distance Bluetooth transmission and Mesh networking, choose high-gain, high-anti-interference custom models.

ФАК

П1: Која је највећа предност Блуетоотх керамичке патцх антене у односу на обичне антене?

А1: Основне предности су висока стабилност, ниска потрошња енергије, јака заштита од сметњи, отпорност на високе и ниске температуре, висока конзистентност у масовној производњи, савршено решавање болних тачака уобичајених ПЦБ антена и опружних антена, као што су лаке сметње, велика девијација фреквенције, велика потрошња енергије и слаба отпорност на вибрације, посебно погодна за масовну производњу врхунских ауто-паметних уређаја, индустријских и индустријских уређаја.

П2: Да ли ова антена подржава Блуетоотх 5.0/5.1/5.3 БЛЕ протокол ниске снаге?

А2: Потпуно подржан. Компатибилан је са свим верзијама Блуетоотх протокола, компатибилан са БЛЕ лов енерги, Блуетоотх Месх мрежом, 2.4Г универзалним бежичним преносом и компатибилан са свим главним Блуетоотх модулима на тржишту.

П3: Да ли се величина, параметри и ЛОГО бренда могу прилагодити?

А3: Подржава прилагођавање у пуној димензији. Као изворна фабрика, може фино подесити величину антене, импедансу и појачање у складу са захтевима купаца, подржати сито штампање ексклузивног ЛОГО купца на кућишту и прилагодити се захтевима ОЕМ/ОДМ приватне етикете за масовну производњу.
