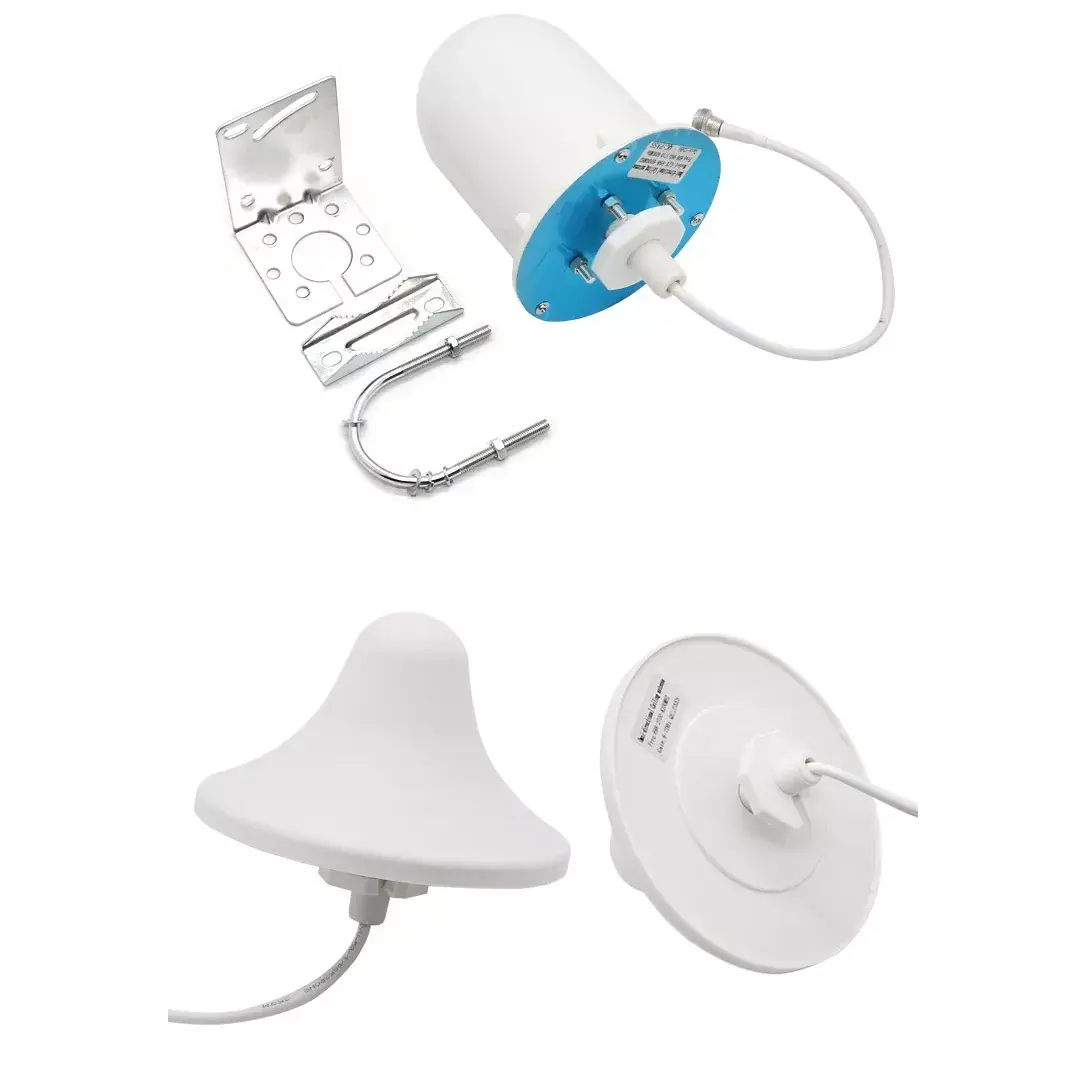

Плафонска антена

Плафонске антене су унутрашње плафонске омнидирекционе радио фреквенцијске антене. Кианму Цоммуницатион-ова саморазвијена плафонска антена има интегрисани кружни плафонски дизајн, са прецизним осцилаторима од чистог бакра и високо изолованим задњим плочама рефлектора, и представља пасивну широкопојасну комуникациону антену. Производ се може директно уградити у плафон да би се постигло једнообразно зрачење сигнала од 360°, узимајући у обзир и естетику инсталације и могућност пуне покривености, и широко је компатибилан са унутрашњим ВиФи, Блуетоотх, појачањем 4Г сигнала и системима за умрежавање целе куће. Кианму комуникациона антена постављена на плафон, са осцилатором од чистог бакра + АБС процесом кућишта отпорног на ватру, савршено је компатибилна са различитим комерцијалним унутрашњим мрежним пројектима као што су хотели, пословне зграде, тржни центри, фабрике итд.

Принцип рада

Комуникациона антена постављена на плафон од хиљаду мрежа постиже стабилан пренос и пријем сигнала кроз двоструки механизам зрачења осцилатора коаксијалног напајања и агрегације рефлексије на дну. Унутрашња структура је подељена на четири слоја: конектор за напајање, осцилатор зрачења, изолациони рефлектор и заштитно кућиште. Сваки параметар перформанси се мери у анехогеној комори, не означавају се лажни параметри:

1. Принцип резонанције широкопојасног осцилатора: Користећи прстенасте омнидирекционе бакрене осцилаторе, који покривају двоструке ВиФи стандардне фреквентне опсеге од 2400-2500 МХЗ и 5150-5850 МХЗ, измерени фреквентни опсег стојећи талас је у целини ≤1,4, нема резонанције у пуној фреквентној зони 5. фреквенцијски опсег се не може наћи у неким областима.

2. Концентрација таласа доње рефлексије: Метална рефлектујућа позадинска плоча се додаје на дно антене да би се супротставио губитку сигнала изазваном металном кобилицом на плафону и плафонском алуминијумском плочом према горе. Измерено вертикално слабљење сигнала надоле се смањује за 70%, 90% бежичне енергије зрачи у унутрашњи простор, а растојање покривања се повећава за 30% при истој снази.

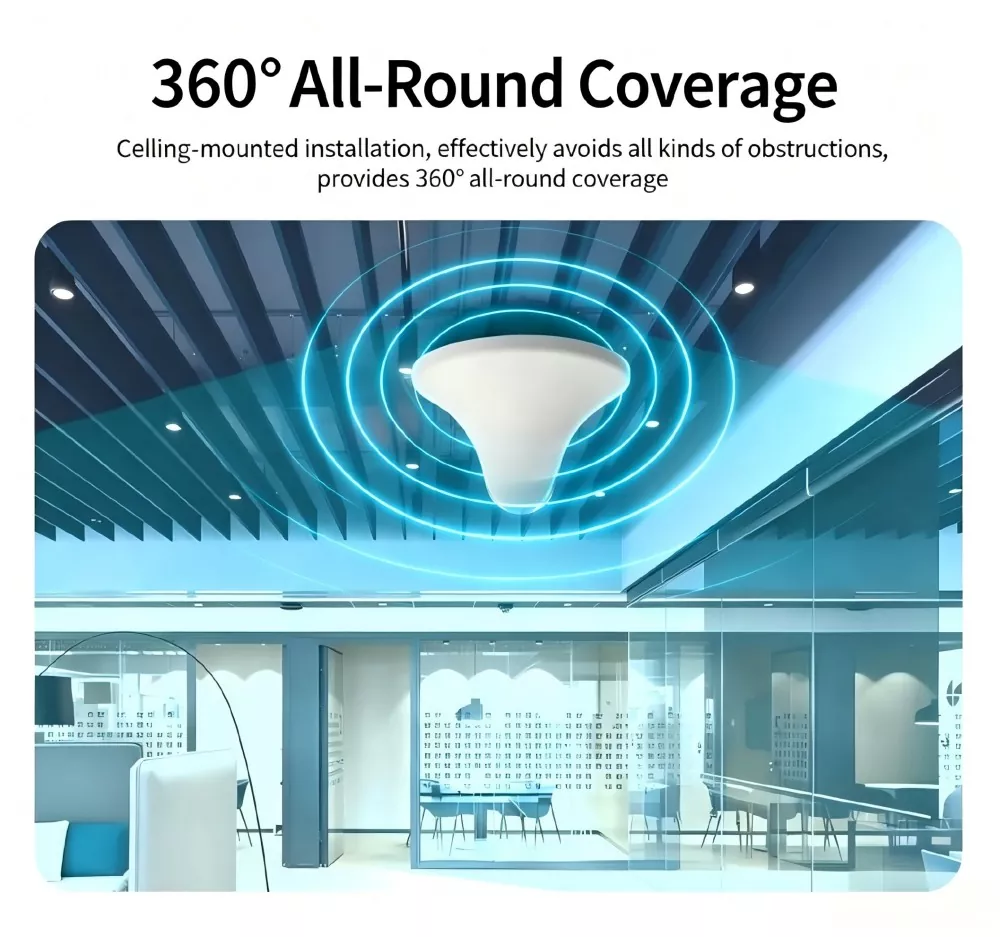

3. Механизам униформног зрачења од 360°: Симетричан распоред кружних осцилатора, хоризонтална флуктуација зрачења ≤1.2дБ, без проблема са неравнотежом покривености јаког сигнала на једној страни и без мреже на другој страни, измерена разлика у јачини сигнала у радијусу од 10 метара не више од 5дБм.

4. Дизајн изолационе структуре против сметњи: Додатни упијајући слој памука је додат унутар кућишта да би се изоловао електромагнетни шум који стварају прекидачи и жице у компјутерској соби изнад плафона. У сценаријима густог АП умрежавања, сметње кофреквенције се смањују за 40%, а брзина мреже више корисника повезаних истовремено не опада значајно.

5. Структура материјала за широку температурну стабилност: АБС кућиште отпорно на пламен + осцилатор од потпуног бакра, тестиран на 72 сата старења на високим и ниским температурама од -30 °Ц до +65 °Ц, осцилатор нема оксидације, грешка одступања фреквенције ≤±3МХз, перформансе не опадају у дуготрајном окружењу високе температуре затвореног плафона.

Компатибилан са пратећом опремом

Ова плафонска антена је компатибилна са великом већином унутрашњих бежичних комуникационих уређаја на тржишту. Инжењерске модификације не захтевају додатну опрему адаптера и могу се директно повезати за употребу:

1. Комерцијални бежични уређаји: пословни двопојасни бежични АП, ВиФи рутер велике снаге, хотелски бежични контролер наизменичне струје, бежични рутер постављен на плафон

2. Опрема за побољшање сигнала: 2.4Г/5Г појачало сигнала, 4Г/5Г унутрашња микро базна станица, репетитор сигнала мобилног телефона, мрежни пролаз за Блуетоотх појачавање

3. Иот мрежна опрема: Блуетоотх гатеваи, ЛоРа базна станица за сакупљање у затвореном простору, индустријски 2.4Г сензорски гатеваи, централни контролни хост кампуса иот

4. Инжењерски прибор за слабу струју: радио-фреквентни разделник снаге, спојница, унутрашњи довод, модул за проширење мреже у кутији са слабом струјом

Комплетан водич за инсталацију и употребу

(1) Кључне тачке за планирање пре инсталације

1. Планирање локације: У отвореним просторијама, свака антена постављена на плафон има ефективни радијус покривености од 8-12 метара. У хотелским собама са много преграда, једна антена се поставља на сваких 6-8 метара.

2. Избегавање плафона: Инсталирајте да бисте избегли металне цеви, јаке електричне каблове и разводне уређаје унутар плафона како бисте смањили електромагнетне сметње;

3. Захтеви за ожичење: Користите стандардне РФ фидере од 50Ω, са сваким фидером који се контролише унутар 15 метара да бисте избегли превелик губитак сигнала.

(2) Корак по корак процес уградње плафона

1. Бушење: Направите кружну рупу пречника 30 мм у гипсаној плочи/алуминијумском плафону кроз довод радио фреквенције;

2. Ожичење: Повежите један крај фидера са СМА интерфејсом на задњој страни плафонске антене и затегните га да спречите олабављење;

3. Причвршћивање: Гурните главно тело антене испод плафона у рупу, са задњим копчом на врху плафонске плоче, аутоматски закључавајући и фиксирајући;

4. Прикључна станица са задње стране: Повежите други крај фидера на бежични АП, РФ порт за појачало сигнала и укључите уређај;

5. Стварно мерење и прихватање: Користите тестер сигнала да бисте тестирали јачину сигнала у области покривености. Опсег од -40 до -70 ДБМ се сматра квалификованом покривеношћу.

(3) Напомене након одржавања

1. Проверавајте сваких шест месеци да ли су лабаве копче антене и оксидисани спојеви фидера;

2. У влажним подрумима и кухињским подешавањима, уклоните и очистите кућиште ради уклањања прашине сваке године како бисте избегли накупљање прашине које утиче на ефикасност зрачења;

3. Немојте слагати металне лимове или жице изнад антене, што ће значајно смањити домет бежичне покривености.

ФАК Често постављана питања

П1: Са којим уређајима је ова плафонска антена компатибилна?

А1: Кианму комуникациона антена постављена на плафон је компатибилна са великом већином 50Ω РФ интерфејс уређаја као што су двопојасни бежични уређаји, појачивачи ВиФи сигнала велике снаге, 4Г унутрашње микро базне станице, итд. Може се директно уклопити за комерцијалне пројекте бежичне покривености у хотелима и пословним зградама.

П2: Да ли су вам потребни професионални алати за инсталирање плафонске антене? Може ли једна особа да уради посао?

А2: Нису потребни сложени алати. За прављење рупа потребна је само мала електрична бушилица, а структура која се причвршћује је фиксирана. Једна особа може да заврши инсталацију једне плафонске антене за 5 минута. Производ долази са упутством за инсталацију, а чак и грађевински радници без претходног искуства могу да разумеју кораке рада.

П3: Да ли се интерфејс антене, ЛОГО шкољке и паковање могу прилагодити?

А3: Потпуно прилагодљив. Као изворна фабрика, можемо да заменимо све врсте РФ интерфејса СМА/Н/БНЦ по потреби, подржимо сито штампање ЛОГО бренда купца на љусци, прилагођено неутрално паковање за извоз, паковање у кутији у боји, а минимална количина поруџбине за ОЕМ/ОДМ прилагођене поруџбине се може преговарати.

П4: Како можемо потврдити стварну удаљеност покривености плафонске антене? Можемо ли дати измерене податке?

А4: Да. Свака серија плафонских антена долази са извештајем о тестирању радио-фреквентне коморе без ехогености, заједно са видео записом о покривености на лицу места и подацима о јачини сигнала за различите домаће хотеле и пословне зграде. Сви параметри су стварни и проверљиви, а купци могу да пошаљу узорке назад на самотестирање и поређење.
