Флексибилне антене за слушалице су минијатурне компоненте РФ примопредајника које користе ПИ/ЛЦП флексибилне подлоге као основу, са проводљивим узорцима зрачења формираним кроз гравирање. Посебно су дизајниране за ТВС Блуетоотх слушалице, бежичне слушалице преко уха и слушалице са коштаном проводљивошћу са компактним унутрашњим шупљинама. За разлику од чврстих ПЦБ или опружних антена, флексибилне антене за слушалице нуде одличну савитљивост и ултра танке профиле, омогућавајући им да се прилагоде унутрашњим зидовима кућишта слушалица, странама батерије и неправилног облика ушних дршки. Ово ефикасно решава изазове као што су ограничени простор шупљине и опструкција сигнала узрокована металним структурама.

Схензхен Кианму Цоммуницатион Тецхнологи Цо., Лтд., као произвођач антена са седиштем у Шенжену, ослања се на своју интерну РФ лабораторију да континуирано усавршава решења за дизајн антене за слушалице и служи као поуздан добављач за бројне брендове слушалица.

Принцип рада

Они су у суштини минијатурне планарне компоненте РФ зрачења. Високофреквентни електрични сигнали из бежичног аудио модула се преносе у коло зрачења антене, које их путем електромагнетне индукције претвара у електромагнетне таласе. Истовремено, антена хвата спољне Блуетоотх електромагнетне таласе и претвара их назад у електричне сигнале за пренос на главни контролни чип, омогућавајући двосмерни пренос аудио података између паметних телефона и слушалица. Да бисмо оптимизовали перформансе у сценаријима коришћења слушалица, побољшали смо тачку напајања антене и дизајн уземљења како бисмо смањили губитак апсорпције сигнала узрокован људском главом. Тестни случај у стварном свету: За исте ТВС слушалице, замена стандардне опружне антене са нашом Кианму флексибилном антеном за слушалице повећала је стабилну удаљеност везе кроз зид са 3,2 м на 6,1 м, смањујући вероватноћу прекида везе за 72% (подаци са теста прикупљени у безехогеној комори са стварним хабањем код људи; извештаји о тестирању доступни су на захтев).

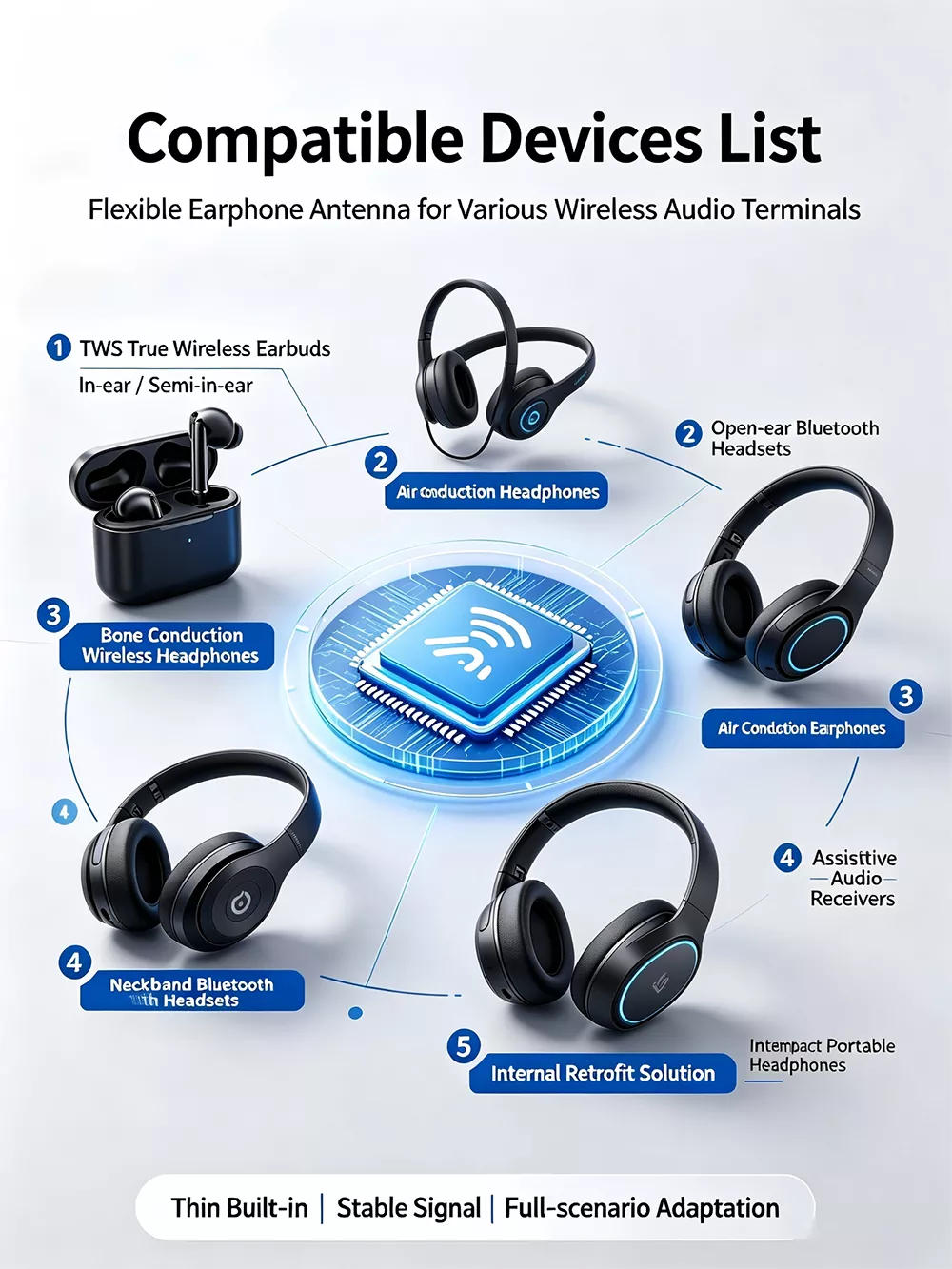

Листа компатибилних уређаја

Ова флексибилна антена за слушалице је широко компатибилна са различитим бежичним аудио терминалима:

1. ТВС праве бежичне Блуетоотх слушалице (у уху, полу-у уху)

2. Блуетоотх слушалице са отвореним ушима, ваздушне слушалице

3. Бежичне слушалице са коштаном проводљивошћу, Блуетоотх слушалице са траком за врат

4. Помоћне слушалице за пријем звука, слушалице у стилу бежичног слушног апарата

5. Компактне преносиве бежичне слушалице са микрофоном са уграђеним решењем за модификацију

Кључне продајне тачке

1. Ултра танак и флексибилан, дизајниран да одговара екстремном слагању слушалица

Доступан у дебљинама од 0,12–0,3 мм, са минималним радијусом савијања од ≤1,5 ​​мм, подржава десетине хиљада циклуса савијања без пуцања бакра или раслојавања. Може се залепити на дршке слушалица, стране батерије или закривљене унутрашње зидове кућишта, елиминишући потребу за равним површинама ПЦБ-а и помажући структуралним инжењерима да смање величину слушалица.

Стварна фотографија: Тест савијања антене у више углова у реалном времену

2.Стабле РФ перформансе смањују прекиде и заостајање

Кианму Цоммуницатионс РФ тим је завршио симулацију усклађивања импедансе пре рока, постигавши ВСВР антене за слушалице ≤1,8 и високу ефикасност зрачења сигнала. Ово ефикасно ублажава слабљење сигнала узроковано опструкцијом главе током ношења, смањујући муцање звука у сценаријима трчања и путовања.

3.Опремљен са високотемпературном лепљивом подлогом за лако аутоматизовано састављање

Задња страна антене има двострани лепак отпоран на високе температуре, који омогућава брзо и безбедно причвршћивање једноставним скидањем заштитног филма – нису потребне копче или шрафови. Овај дизајн је идеалан за брзу монтажу на фабричким производним линијама, смањујући радно време током инсталације.

4. Високо прилагођавање (предност фабричке директне испоруке)

Као кинески произвођач антена за слушалице, подржавамо прилагођавање 外形轮廓 (外形), подешавање фреквентног опсега (првенствено 2,4 ГХз Блуетоотх, прошириво), дужину кабла, тип терминала (У.ФЛ, калајисани контакти) и материјал подлоге (ПИ за економичан/ЛЦП за хигх-енд). Нудимо производњу узорака за мале серије и поуздане рокове испоруке за велике поруџбине.

5. Строга контрола квалитета, висока доследност

Свака серија антена за слушалице се подвргава узорковању и тестирању у РФ безехогеној комори, као и тестовима циклирања и савијања на високим температурама и савијању, елиминишући варијације у перформансама серије и чинећи их погодним за дугорочну масовну производњу брендираних слушалица.

Техничке спецификације

Флексибилна антена за слушалице у односу на уобичајена антенска решења у индустрији

Многи произвођачи слушалица се муче када бирају антене, растргани између опружних антена, крутих ПЦБ антена и керамичких антена. На основу тестирања у стварном свету на хиљадама пројеката за слушалице, саставили смо јасно и интуитивно поређење:

Ако ваше слушалице имају ограничен унутрашњи простор, неправилне облике кућишта или захтевају високу доследност у масовној производњи, флексибилна антена за слушалице је оптимално решење. Као оригинални произвођач са седиштем у Шенжену, Кианму Цоммуницатионс може брзо да оптимизује дизајн антене према вашем прототипу.

Опрема за тестирање РФ анехогене коморе

Како одабрати праву флексибилну антену за слушалице

Многи инжењери за набавку слушалица често праве грешке при избору модела. На основу година искуства у пружању услуга добављачима, ево четири кључна критеријума избора:

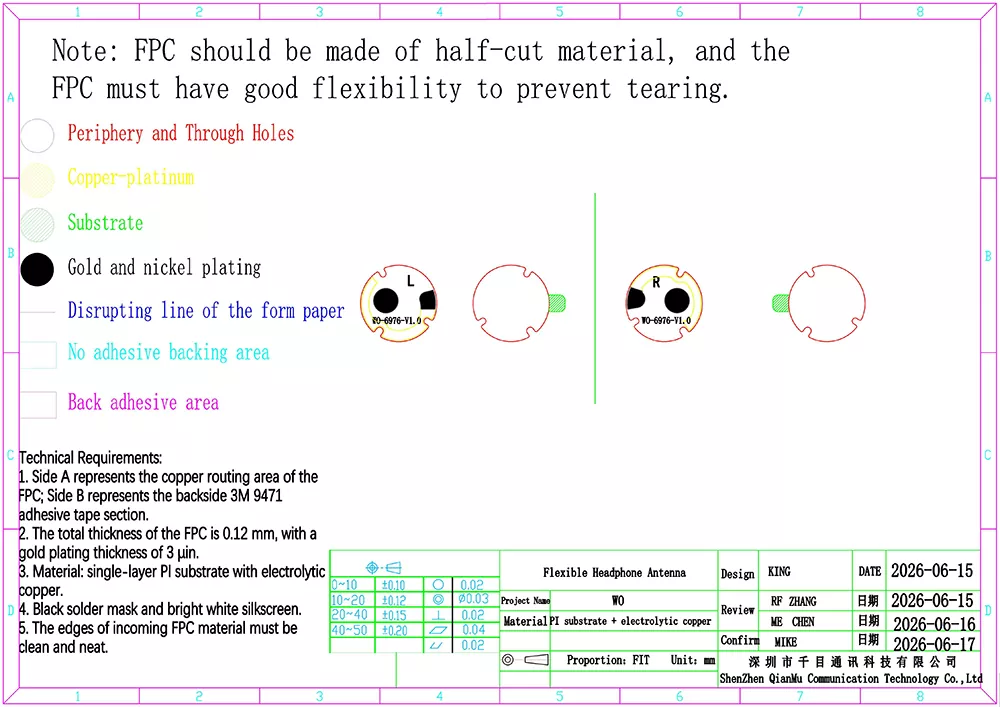

1. Одредите приоритете да потврдите расположиви унутрашњи простор унутар слушалица и обезбедите 3Д цртеже дужине, ширине, висине и структуре шупљине. Процијенићемо максималне димензије антене и дозвољене површине савијања. Немојте директно куповати стандардне готове антене, јер је велика вероватноћа да ће то резултирати лошим перформансама сигнала.

2. Јасно дефинисати циљеве коришћења животне средине. За производе који циљају на спортске и спољашње слушалице, изаберите верзије оптимизоване за отпорност на савијање и отпорност на вибрације; за извозне производе унапред потврдити захтеве за еколошку сертификацију циљног тржишта.

3. Обратите пажњу на услуге подршке за РФ подешавање—једноставна куповина флексибилне антене за слушалице не гарантује употребљивост! Без одговарајућег усклађивања и подешавања антене, чак и најбољи материјали могу довести до заостајања у перформансама. Изаберите произвођача са интерним РФ инжењерима, а не само посредника.

4. Пошаљите нам узорак за тестирање пре постављања званичне поруџбине. Израдићемо прототип антене за тестирање на лицу места од стране купца. Масовна производња ће почети тек након успешног тестирања, минимизирајући развојне ризике.

ФАК

П1: Да ли антена за слушалице подржава прилагођену величину?

О: Да, подржавамо прилагођавање. Као фабрика, можемо обликовати и прилагодити спољне димензије, дужину кабла и тип терминала према унутрашњој структури слушалица. Можете дати 2Д/3Д цртеже, а ми ћемо проценити дизајн и произвести узорке.

П2: Која је минимална количина поруџбине (МОК) за антене за слушалице?

О: Стандардне антене за слушалице на лагеру са ниским МОК; прилагођени узорци доступни у малим количинама, а МОК за поруџбине за масовну производњу се може преговарати. Слободно контактирајте наш продајни тим за упите.

П3: Можете ли дати извештај о РФ тесту антене?

О: Да. Свака серија производа долази са подацима о фабричком тестирању, а такође можемо да обезбедимо извештаје о инспекцији треће стране на захтев купца, обезбеђујући потпуну следљивост документације.

П4: Може ли антена за слушалице бити компатибилна са Блуетоотх 5.3 модулом?

О: Потпуно компатибилан. Флексибилна антена за слушалице ради у стандардном 2.4Г ИСМ опсегу и компатибилна је са читавом серијом Блуетоотх 5.0/5.1/5.2/5.3 аудио модула.

П5: Који документи се могу обезбедити за извоз производа?

О: Можемо да обезбедимо предрачуне, листе за паковање, РоХС и ЦЕ извештаје, пословне лиценце и друге документе како бисмо испунили захтеве за царињење у различитим земљама.
