4Г/5Г антена за камеру која се носи на телу

Схензхен Кианму Цоммуницатион Тецхнологи Цо., Лтд. је домаћа фабрика за истраживање и развој и производњу за 4Г/5Г антене за камере које се носе на телу.

Развили смо интерну ФПЦ широкопојасну Суб6Г уграђену антену, компатибилну са 4Г ЛТЕ и главним домаћим и међународним 5Г Суб6Г фреквенцијским опсезима. Антена је прошла кроз специјализовану оптимизацију перформанси како би одговорила на изазове компактног простора уређаја, металне заштите, сметњи у батерији, губитка сигнала услед хабања људског тела и тешких услова рада на терену.

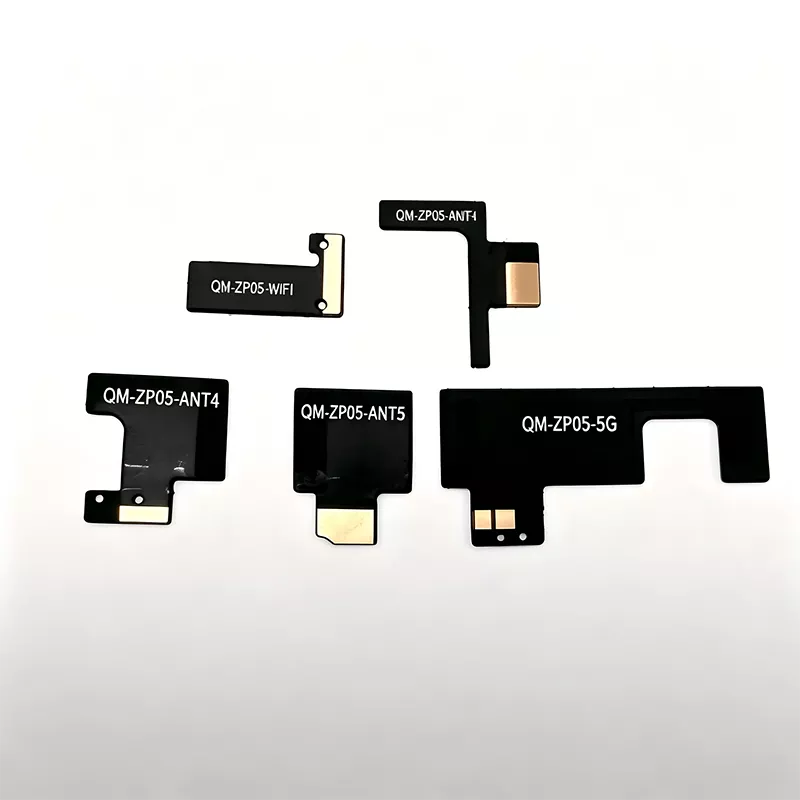

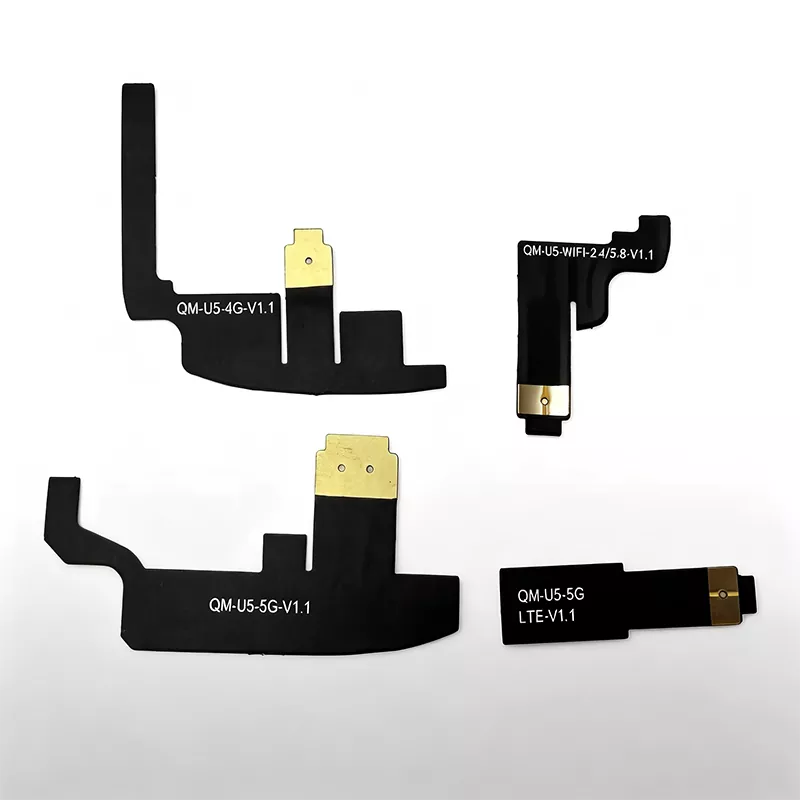

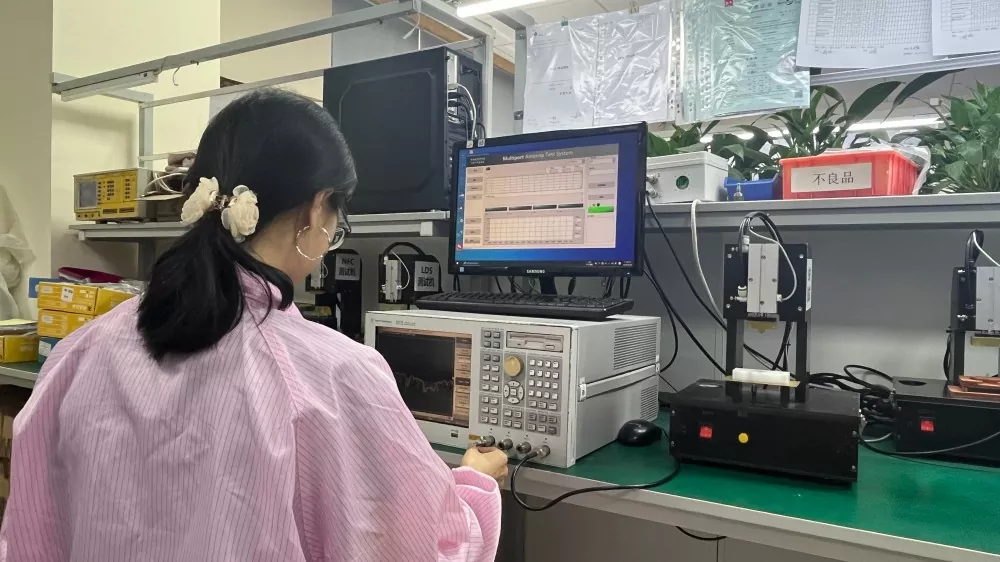

Антена користи поуздану ПИ флексибилну подлогу и монтирана је индустријским лепком, што је чини погодном за компактне структуре уређаја. Сви производи се подвргавају потпуном ОТА симулационом тестирању у безехогеним коморама како би се реплицирала оперативна окружења у стварном свету. Записи о ВНА и ОТА тестовима се архивирају по производним серијама, а извештаји о инспекцији се могу доставити на захтев.

Стручна техничка дефиниција

Наша 4Г/5Г антена за камеру која се носи на телу је широкопојасна ПИФА ФПЦ флексибилна уграђена Суб6Г антена. Подржава ЛТЕ опсеге Б1/Б3/Б5/Б8/Б20/Б38/Б40 и маинстреам 5Г Суб6Г опсеге Н41/Н78/Н79. Антена користи отпорну на вибрације, отпорну на слани спреј, веома савитљиву ПИ филмску подлогу, у комбинацији са индустријским високотемпературним двостраним лепком и У.ФЛ/ИПЕКС РФ линијом за напајање, што је чини идеалном за унутрашњу уградњу у камере које се носе на телу.

За разлику од конвенционалних ИоТ ФПЦ антена, фаза пројектовања укључује 3Д симулацију целог система, укључујући метално кућиште, литијумску батерију, носач камере, штитник матичне плоче и фантомски модел људског тела у окружење за симулацију.

Унапред упарен са импедансом од 50Ω у фабрици, и истовремено подвргнут тестирању поузданости пада, циклуса температуре, сланог спреја и влажности. Ово смањује радно оптерећење корисничке системске интеграције и скраћује развојни циклус за полицијске хардверске пројекте.

Комплетан принцип рада антене

Цела антена се састоји од ФПЦ зрачећег проводника, индустријског лепљивог позадинског слоја, У.ФЛ коаксијалног фидера и РФ мреже за усклађивање матичне плоче, омогућавајући двосмерну конверзију високофреквентних електромагнетних таласа за постизање 4Г/5Г преноса и пријема ћелијског сигнала.

Током преноса, комуникациони модул рекордера конвертује видео токове, СОС упозорења и податке о локацији у високофреквентне електричне сигнале, који се преко коаксијалног кабла преносе до ФПЦ резонантне структуре. Ови сигнали се затим претварају у 4Г/5Г електромагнетне таласе за спољно зрачење, шаљући информације о доказима базној станици.

Током пријема, антена хвата електромагнетне таласе са базне станице и претвара их у електричне сигнале, који се затим преносе назад до модула како би се завршила команда за планирање и даљински пријем параметара.

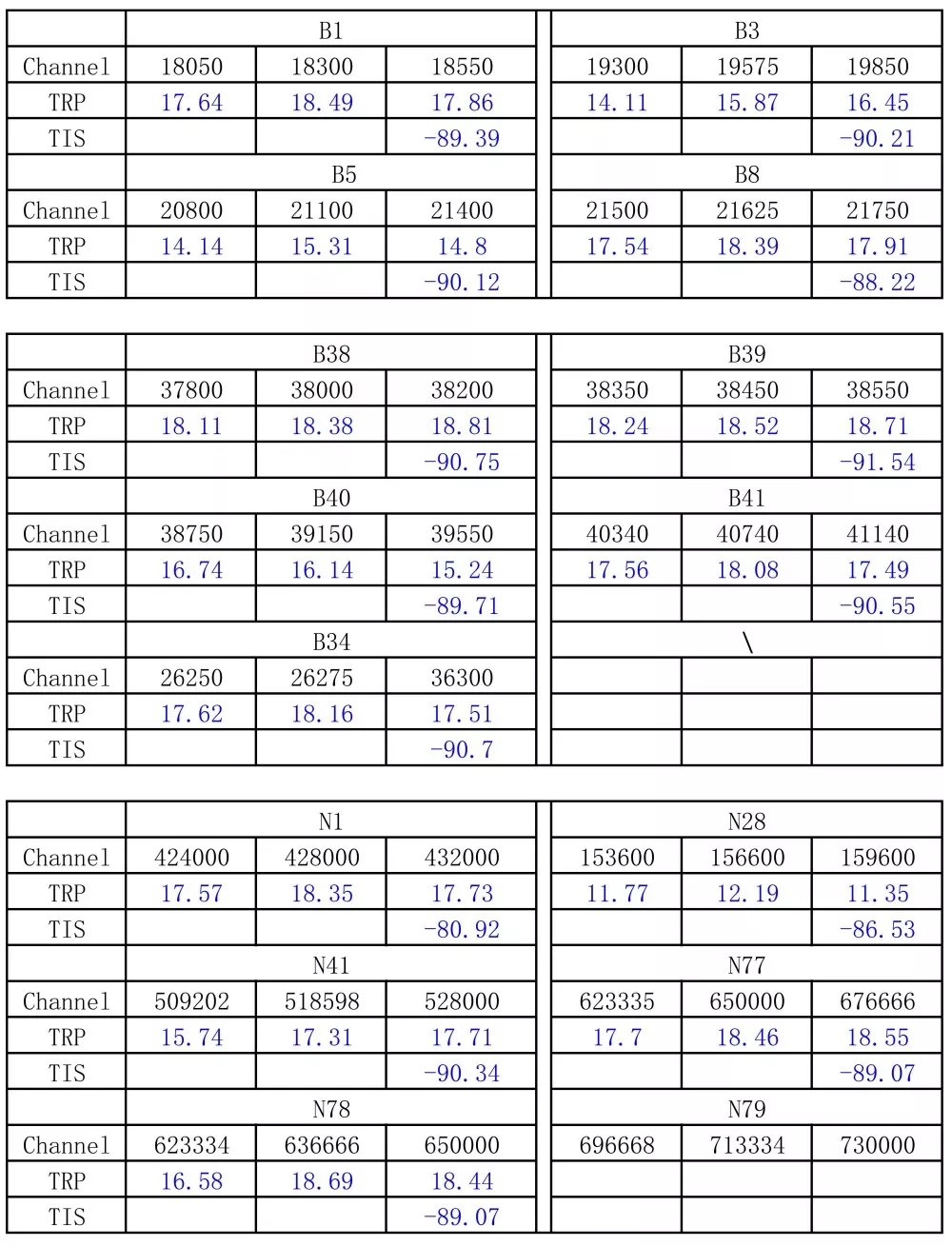

Да би се компензовао губитак радиофреквентних таласа узрокован ношењем на леђима човека, перформансе су побољшане симулацијом у безехогеној комори користећи фантомски модел људског тела, што резултира побољшањем осетљивости ТИС пријема за 22,8 дБ у поређењу са конвенционалним ФПЦ антенама. Под симулираним условима ношења, ефикасност стандардне антене за ЛТЕ Б8 је само 40,46%, док Кианмуова антена постиже ≥52% за ЛТЕ ниске фреквенције и ≥47% за 5Г Н78. Свака серија се подвргава узорковању и поновном тестирању са ВНА, са тестним кривама и производним записима архивираним за верификацију купаца.

Компатибилни уређаји и прибор

Компатибилан са крајњим уређајима

1. Јавна безбедност и саобраћајна полиција 4Г/5Г 4Г/5Г камера за спровођење закона високе резолуције

2. Телесна камера за управљање урбаним срединама, администрацију путева и прикупљање аудиовизуелних доказа ватрогасне службе

3. Интринзично безбедан рекордер за спровођење закона отпоран на експлозију за хемијску и рударску индустрију

4. Терминал за снимање једног војника за инспекцију снаге

5. Извоз у иностранство 4Г/5Г један једини војник уређај за спровођење закона

Компатибилни комуникациони модул

- 4Г ЛТЕ Цат.1 / Цат.4 комуникациони модул 5Г Суб-6ГХз домаћи/увезени комуникациони модул 4Г+5Г+ВиФи мулти-моде интегрисани комуникациони модул

Фабрички испоручени материјали за производњу

У. ФЛ/ИПЕКС коаксијални каблови различитих дужина, челичне плоче за ојачање и индустријске лепљиве подлоге отпорне на високе температуре, отпорне на со. Прилагодљива дужина кабла и спецификације конектора засноване на дизајну матичне плоче како би се смањила секундарна обрада за купце.

Техничке спецификације

Водич за набавку и избор антена

1. Фокусирајте се на податке мерења у стварном свету са комплетних уређаја који се носе на телу, уместо да се ослањате само на параметре слободног простора. Типични технички листови произвођача пружају мерења на голим плочама; перформансе се значајно погоршавају када се уграде у кућишта уређаја и истроше. Приликом куповине увек захтевајте извештаје о ВНА/ОТА тестовима целог система и немојте се ослањати само на теоријске спецификације.

2. Дајте приоритет одабиру изворне фабрике са искуством у масовној производњи опреме за спровођење закона за једног војника. Изазови уређаја за једног војника леже у суочавању са сметњама од металних кућишта и батерија, хабањем људског тела и тешким окружењима. Фабрике са претходним пројектним искуством могу дати ране препоруке за структуру и ПЦБ, смањујући потребу за модификацијама калупа и прерадом.

3. Разликовати домаће и међународне фреквентне опсеге и јасно дефинисати стандарде за испитивање поузданости. За домаће пројекте потврдите ЛТЕ Б1/Б3/Б5/Б8/Б20 и 5Г Н41/Н78/Н79; за извозне пројекте, потврдити одговарајуће прекоморске фреквенцијске опсеге. Захтевати завршетак тестова узорковања пада, сланог спреја и високе/ниске температуре. Антене за потрошаче не могу испунити услове за полицијске операције на терену.

4. Цените РФ техничке услуге и избегавајте пуко поређење цена. Развој пројекта често наилази на сметње, девијацију фреквенције и смањене перформансе хабања. Посредници немају РФ техничке могућности; дати приоритет произвођачима који могу дати препоруке за распоред и помоћи у решавању потпуних грешака система.

Зашто одабрати Схензхен Кианму Цоммуницатионс

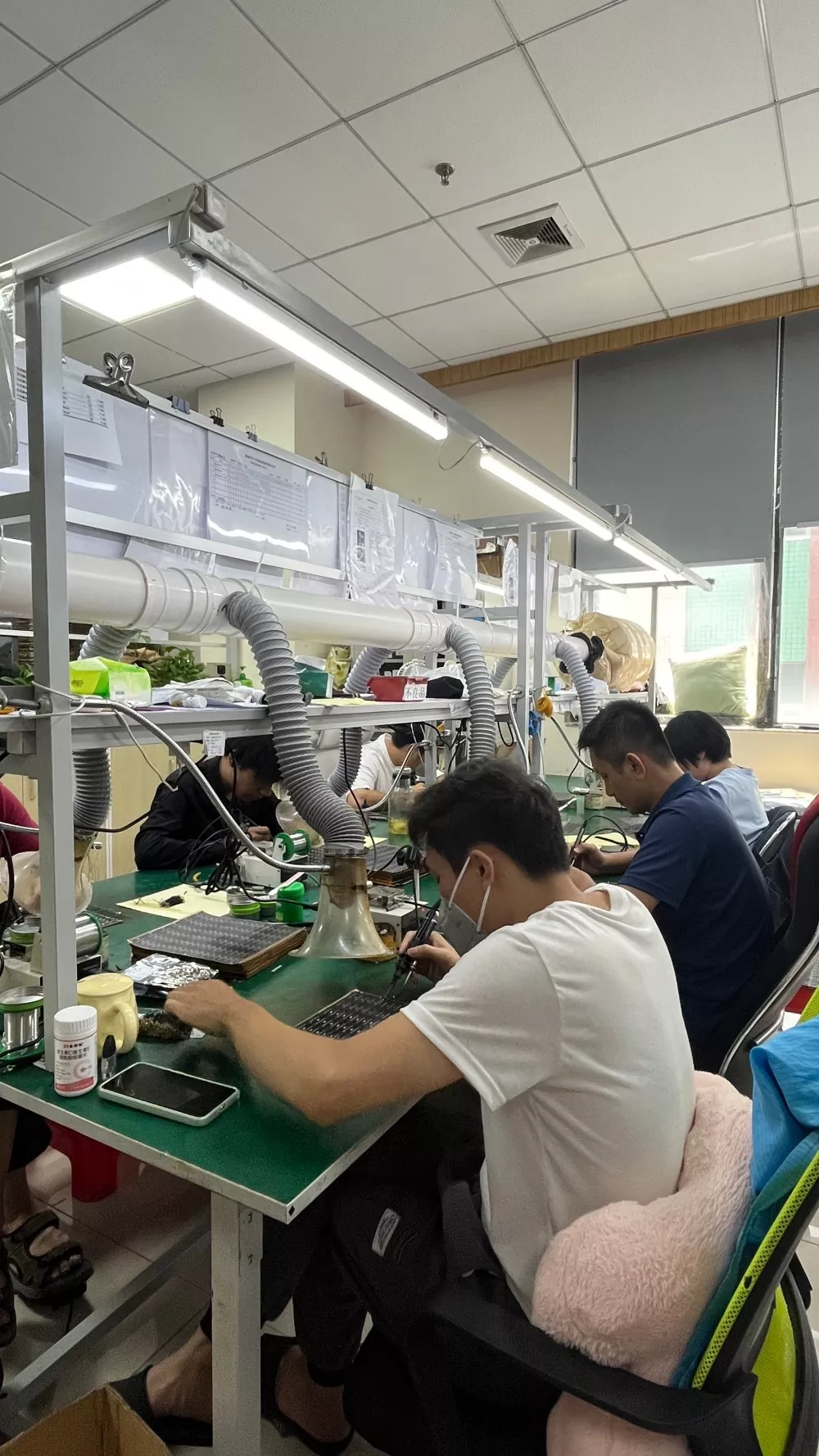

1. Директно снабдевање из изворне фабрике без посредничке марже. Ин-хоусе производна линија се бави ФПЦ сечењем, ојачавањем, лепљивом подлогом и потпуном електричном инспекцијом. Конкурентне цене за велике поруџбине, подржана дугорочна оквирна набавка, погодна за пројекте јавних набавки у полицији.

2. Специјализовани за индивидуалну војничку опрему, били смо дубоко укључени у истраживање и развој у раној фази и поседујемо велико искуство у масовној производњи и примени различитих камера које се носе на телу и терминала за једног војника. За нове пројекте, можемо да примимо 3Д дизајн, да обезбедимо распоред антене и решења за ограничења зазора, избегнемо недостатке у дизајну и смањимо трошкове модификације калупа.

3. Флексибилно прилагођавање ОЕМ/ОДМ-а подржава неправилно ФПЦ сечење, дужину фидера, спецификације конектора и фино подешавање фреквенцијског опсега; стандардна испорука узорка у року од 35 радних дана.

4. Потпуна спољнотрговинска подршка [Имаге плацехолдер: Збирка сертификационих докумената (ЦЕ, ФЦЦ, РоХС, ИСО)] Компанија поседује независна увозна и извозна права и поседује комплетан скуп квалификација. Можемо пружити енглеске техничке спецификације и извештаје о тестирању, подржати ФОБ Схензхен трговинске услове и повезати се са добављачима и купцима безбедносних решења у иностранству.

5. Свеобухватна техничка подршка након продаје: У случају аномалија 4Г/5Г сигнала у целом уређају, РФ инжењери ће помоћи у идентификацији основног узрока (антена, структура или модул) без исхитреног приписивања проблема проблемима са антеном. Континуирана техничка сарадња је обезбеђена током тестирања узорака, пилот производње и фаза масовне производње.

ФАК

П1: Да ли се 4Г/5Г антена камере за тело може делити са Ви-Фи модулом?

О: Ова антена је дизајнирана за 4Г ЛТЕ/5Г Суб6Г ћелијске опсеге. Ако је потребна Ви-Фи функционалност, препоручује се да конфигуришете засебну Ви-Фи антену, јер дељење исте антене може да изазове сметње и погорша перформансе ћелијске комуникације.

П2: Камера која се носи на телу има неправилну унутрашњу шупљину; да ли антена подржава прилагођено сечење да би одговарало таквим облицима?

О: Подржава прилагођено сечење. Клијент обезбеђује 3Д цртеже кућишта, а ми процењујемо расположиви простор да бисмо предложили дизајн облика, комплетну израду прототипа и спровели тестирање у стварном свету при потпуном уклапању уређаја.

П3: Постоје ли неки други начини да се обезбеди ФПЦ антена осим употребе лепљиве подлоге?

О: За масовну производњу камера које се носе на телу са компактним кућиштима, индустријско лепљење је главна метода. ЗИФ конектори заузимају значајан простор и ретко се користе; Строго је забрањено стезање вијака преко проводника антене, јер може оштетити антену и довести до квара при удару.

П4: Да ли је лош 4Г/5Г сигнал на камери која се носи на телу увек због проблема са квалитетом антене?

О: Није нужно. Већина проблема са сигналом потиче од недовољног размака, због тога што су антене близу металних извора сметњи, лабавих конектора или недостатка симулације људског тела. Инжењери могу да репродукују услове рада да би тачно идентификовали основни узрок проблема.

П5: Да ли је подржана фабричка ревизија? Да ли се квалификациони документи могу доставити трећим лицима?

О: Фабричке ревизије на лицу места су подржане након заказивања. Доступне су електронске верзије ИСО, РоХС, ЦЕ, ФЦЦ и извештаја о тестирању серије; за полицијску набавку могу се обезбедити копије на папиру са печатом.

Подаци о корпоративном ентитету

Схензхен Кианму Цоммуницатион Тецхнологи Цо., Лтд. је посвећен истраживању, развоју и производњи уграђених РФ антена више од једне деценије, специјализован за антене за камере које се носе на телу, носиве уређаје и ИоТ ФПЦ индустријске апликације. Интегришући истраживање и развој, производњу и међународну трговину, компанија обезбеђује решења за РФ антене на једном месту—укључујући узорке, прилагођени развој и опсежну набавку—за интеграторе безбедносне опреме, брендове опреме за спровођење закона и иностране ОДМ/ОЕМ клијенте.

Адреса компаније: соба 425, 443, 4. спрат, зграда А, Хуафенг Зхигу Хангцхенг Хигх-Тецх индустријски парк, бр. 3 Авиатион Роад, Санвеи заједница, Хангцхенг Субдистрицт, Бао'ан Дистрицт, Схензхен Цити, Гуангдонг Провинце Телефон: 0755-21633653 Е-пошта: кианму188@126.цом Услуге подршке: бесплатно тестирање узорака, процена 3Д структурне антене за нове пројекте, РФ техничка подршка, комплетна извозна/полицијска сертификациона документација
