Спотлигхт Антенна

Рефлекторска антена, такође позната као декоративна рефлекторска или камуфлирана антена базне станице за рефлекторе, је спољна усмерена спољна комуникациона антена. Његово кућиште прецизно реплицира дизајн рефлектора за спољашњу расвету, интегришући јединице 4Г/5Г РФ зрачења унутар тела лампе да комбинују пренос и пријем сигнала са побољшањем урбаног пејзажа. Он елиминише потребу за додатним сигналним торњевима и може се инсталирати на кровове, фасаде зграда или платформе, суштински решавајући уобичајене проблеме као што су визуелна наметљивост и имовинска ограничења приступа конструкцији повезана са традиционалним антенама. Ова антена компаније Кианму Цоммуницатионс је широкопојасна двополаризована усмерена антена базне станице, која служи као основна РФ компонента посебно дизајнирана за пројекте дубоке покривености у затвореном и на отвореном. За разлику од једноставних имитација доступних на тржишту, наша антена има оптимизовану електромагнетну изолацију унутар своје структуре шупљине, обезбеђујући да кућиште лампе не омета РФ зрачење. Пружа и одличну естетику камуфлаже и високе РФ перформансе, што га чини погодним за пројекте надоградње комуникационе инфраструктуре широм света.

Принцип рада

1. Основни принципи преноса и пријема сигнала

Целокупна рефлекторска антена се састоји од четири основне компоненте: јединице за РФ зрачење, металне рефлектујуће задње плоче, водоотпорног камуфлажног кућишта и двоструких конектора типа Н.

①Пренос сигнала: РРУ уређај емитује електричне сигнале радио фреквенције, који се преносе преко два Н-К конектора до унутрашњих алуминијумских зрачећих елемената унутар антене. Ови сигнали се конвертују у електромагнетне таласе у опсегу 698-3600 МХз помоћу резонантних шупљина, а затим се зраче напоље кроз хоризонтално усмерени зрак од 65°, прецизно покривајући подове циљне зграде.

②Пријем сигнала: Узводни електромагнетни таласи које емитују мобилни телефони и ИоТ уређаји унутар зграде се хватају у свим смеровима од стране антене. Рефлектор прикупља и филтрира сигнале сметњи, претварајући електромагнетне таласе у електричне сигнале који се преносе назад до опреме базне станице, чиме се завршава двосмерна комуникација.

2. Камуфлажна шкољка са оптимизованим језгром за неслабљење сигнала

Већина јефтиних антена користи стандардна пластична кућишта, што резултира губитком РФ преко 15%, што доводи до слабих сигнала и спорих брзина мреже на ивицама ћелија. Фабрика Кианму Цоммуницатионс је независно развила модификовано кућиште УАБС прозирног таласа, са лабораторијским мерењима која показују РФ губитак од само 6,2%. У комбинацији са слојевитим алуминијумским низом зрачења, избегава ефекат заштите изазван металним носачима у конвенционалним кућиштима, постижући 30% повећање брзине довнлинк мреже под истим условима. Необрађени мерни подаци из векторских анализатора мреже доступни су на захтев.

Техничке спецификације

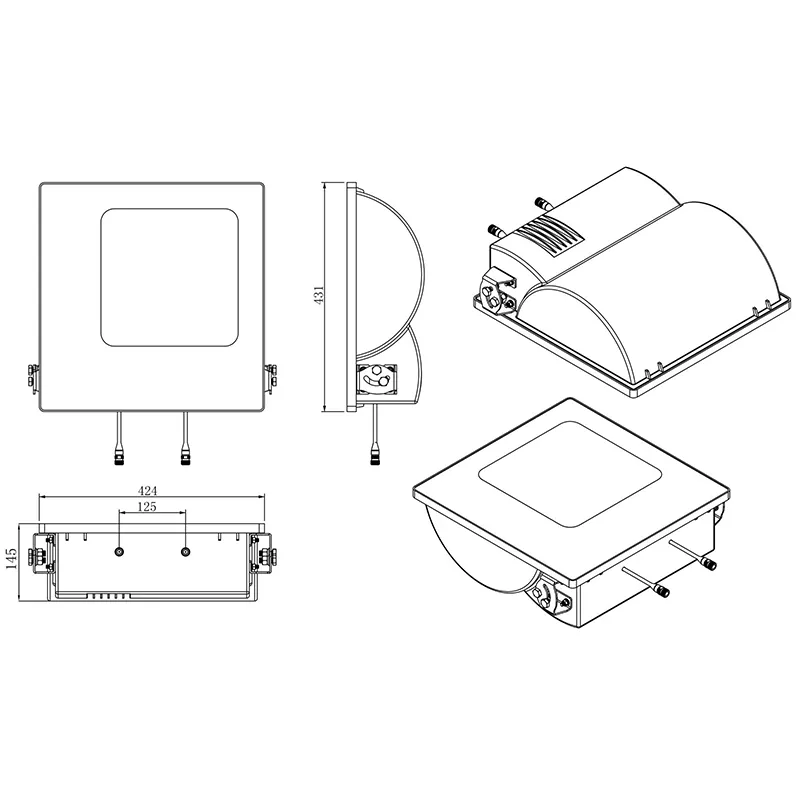

Механички структурни параметри

Водич за куповину и избор

1. Дајте приоритет потврђивању покривености фреквенцијског опсега. За кинески маинстреам 5Г опсег од 3,5 ГХз, неопходно је одабрати широкопојасне рефлекторске антене које подржавају 1710-3600МХз. Старије антене са максимално 2700МХз не могу да подрже тренутне 5Г мреже и захтеваће потпуну замену касније, значајно повећавајући трошкове пројекта.

2. Проверите стварне РФ параметре и одбаците обмањујуће спецификације. Пре куповине, захтевајте од добављача да обезбеде измерене криве векторског мрежног анализатора за исти модел, фокусирајући се на верификацију три кључна индикатора: појачање, ВСВР и однос напред-назад. Јефтини производи на тржишту често прецењују добитке, што резултира смањењем стварне удаљености покривености за више од 40%.

3. Нагласак на спољној заштити и материјалима: У обалним областима са честим кишама и тајфунима, морају се користити ливени алуминијумски вибратори у комбинацији са УАБС кућиштима отпорним на временске услове. Вибратори са танким гвозденим лимом и обична пластична кућишта ће трпети корозију и продирање воде након 1-2 године, што ће временом довести до изузетно високих трошкова одржавања.

4. Изаберите произвођаче са сопственим могућностима истраживања и развоја и производње. Посредницима недостаје истраживање и развој, контрола квалитета и не могу да обезбеде прилагођавање, извештаје о тестирању или техничку подршку након продаје. Директно повезивање са оригиналним произвођачима омогућава синхронизовану испоруку помоћних материјала, прилагођене параметре, брзу постпродајну услугу и стабилну испоруку за велике наруџбине.

ФАК

П1: Које фреквентне опсеге комуникације ова антена за рефлекторе у потпуности покрива? Да ли подржава 5Г?

О: Антена ради у фреквентним опсезима 698-960 МХз и 1710-3600 МХз, потпуно компатибилна са свим опсезима 2Г ГСМ, 3Г УМТС и 4Г ЛТЕ. Подржава главне домаће 5Г НР опсеге Н41/Н78, као и главне 5Г опсеге у прекоморским земљама. Једна примена омогућава сарадничку покривеност 4Г+5Г без потребе за фазном заменом антене.

П2: Да ли подржава прилагођавање ОЕМ/ОДМ-а? Који параметри се могу мењати?

О: Као фабрика на извору, нудимо услуге прилагођавања у пуној димензији: подесиво појачање антене, ширина снопа, тип конектора (Н/4.3-10), боја кућишта и лого на сито-ситоу. За специјалне ускопојасне пројекте у иностранству, наш тим за истраживање и развој може поново да подеси РФ осцилатор.

П3: Да ли компанија подржава фабричке ревизије на лицу места? Може ли да обезбеди квалификационе документе?

О: Схензхен Кианму Цоммуницатион Тецхнологи Цо., Лтд. нуди посетиоцима обиласке фабрике уз претходну најаву један дан унапред, омогућавајући приступ производном погону, производним линијама и РФ лабораторији. Потпуни ИСО, ЦЕ, ФЦЦ и РоХС сертификати, заједно са извештајима о испитивању трећих страна, доступни су бесплатно у електронском формату; оригиналне штампане копије са службеним печатима могу се дати за потребе надметања.
