Таблет 4Г Дата Антенна

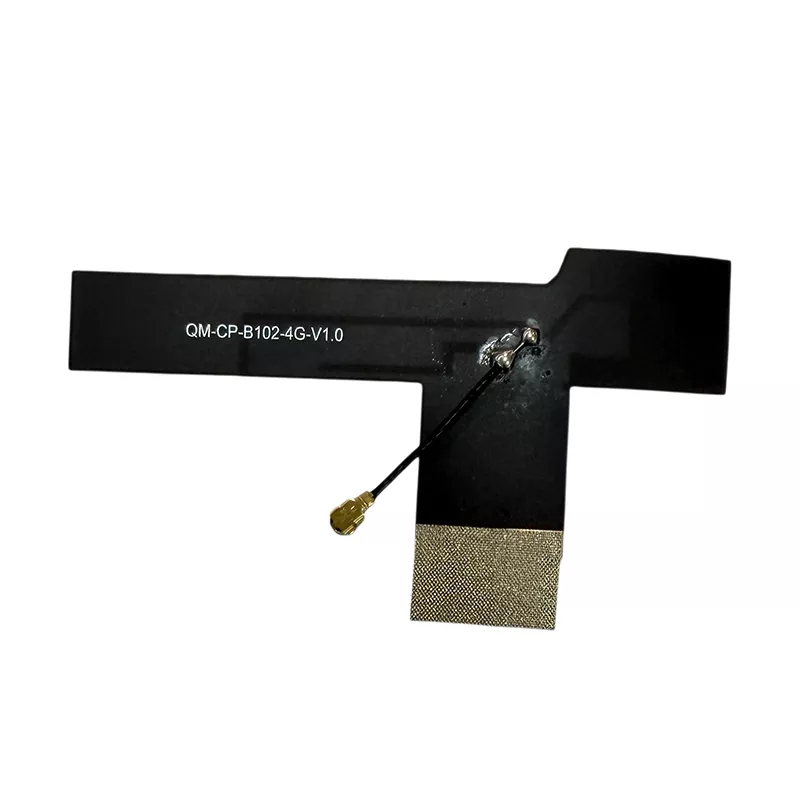

Таблет 4Г Дата Антенна је уграђена компонента за бежични пријем и пренос сигнала дизајнирана посебно за таблет уређаје. Ова таблета 4Г ЛТЕ антена има лагану, флексибилну структуру оптимизовану за ограничен унутрашњи простор таблета. Он управља преносом података и пријемом сигнала преко 4Г ЛТЕ мрежа, подржава мобилну повезаност, отпремање и преузимање података и стабилну мрежну комуникацију. Као уграђена 4Г ЛТЕ антена, дизајнирана је за унутрашњу инсталацију, а не за употребу као спољна универзална антена.

У поређењу са конвенционалним конфигурацијама интерних антена, ово решење комбинује флексибилну ФПЦ подлогу са компактним профилом за смештај различитих структура таблета. Дизајн се може проценити за потрошачке, образовне, индустријске и специјализоване таблет апликације у складу са потребним фреквентним опсезима и условима инсталације.

Опсег компатибилних уређаја

Као свестрана и прилагодљива 4Г ЛТЕ антена за апликације на таблетима, овај производ је дизајниран за таблет уређаје који подржавају 4Г мрежно повезивање. Компатибилност зависи од подржаних фреквентних опсега уређаја, унутрашњег простора антене и РФ интерфејса.

• Цивилни таблети за потрошаче: таблети за кућну забаву, комуникациони таблети са пуном мрежом и преносиви лични таблет уређаји

• Образовни комерцијални таблети: таблети за учење ученика, таблети специфични за образовање за кампус, комерцијални таблети институција за обуку

• Индустријски робусни таблети: индустријски ручни таблети, отпорни на прашину, водоотпорни и експлозивни индустријски таблети, паметни таблети за употребу на отвореном

• Специјализовани таблети у возилу: инфо-забавни таблети у возилу, терминали за логистику и транспортна возила, таблети за контролу грађевинских машина

• Таблети специфични за индустрију: медицински таблети, таблети за безбедносни надзор, интелигентни терминал таблети за складиште, паметни таблет уређаји за интернет ствари

Детаљне техничке спецификације

Упутство за инсталацију и употребу

Ова таблета 4Г дата антена је дизајнирана за интерну инсталацију у компатибилне таблет уређаје. Може се користити у пројектима производње, одржавања и замене антена уређаја. Инсталацију треба да изврши особље које је упознато са растављањем таблета и руковањем РФ конектором. Конкретни кораци инсталације су следећи:

1. Растављање и чишћење: Искључите таблет уређај, уклоните задњу маску и очистите прашину и остатке са унутрашњег простора за инсталацију. Уверите се да је површина за монтажу равна, чиста и да нема избочина или препрека.

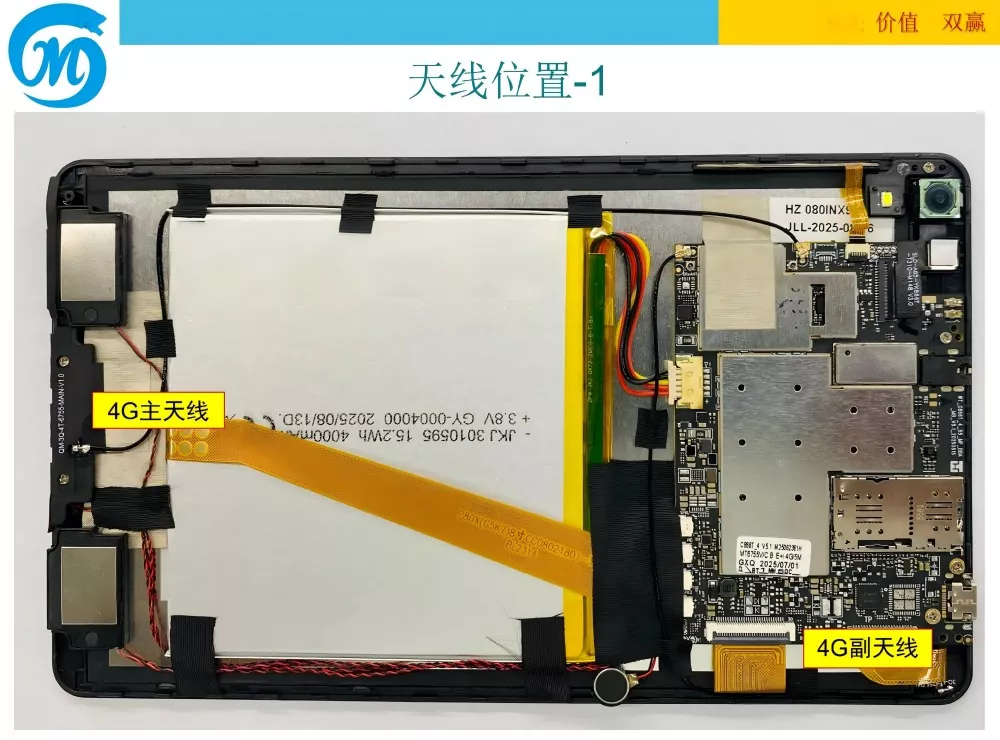

2. Позиционирање и причвршћивање: Уклоните лепљиву заштитну фолију отпорну на високе температуре са задње стране антене. Прецизно га поравнајте са резервисаним положајем антене унутар таблета, постављајући га на чисту област тела уређаја која је неометана металом. Лагано притисните 3 до 5 секунди да бисте осигурали да антена безбедно пријања, без лабавости или подизања ивица.

3. Повезивање интерфејса: Поравнајте ИПЕКС конектор на крају антене са РФ утичницом на матичној плочи таблета, а затим притисните вертикално надоле док не буде безбедно повезан. Обезбедите добар контакт без лабавих веза или лошег контакта. Овај распоред везе је релевантан када бирате ИПЕКС 4Г ЛТЕ антену за компатибилни таблет РФ интерфејс.

4. Организујте усмеравање каблова: Уредно распоредите антенске каблове да бисте избегли прекомерно повлачење, савијање или компресију и држите их даље од области које стварају топлоту као што су батерија и матична плоча да бисте спречили дуготрајно старење и оштећења.

5. Тест инсталације: Поново причврстите задњи поклопац таблета, причврстите завртње за причвршћивање, укључите уређај, омогућите 4Г мрежу, тестирајте брзину интернета и јачину сигнала и потврдите да нема аномалија сигнала или проблема са искључењем пре нормалне употребе.

Позадина компаније

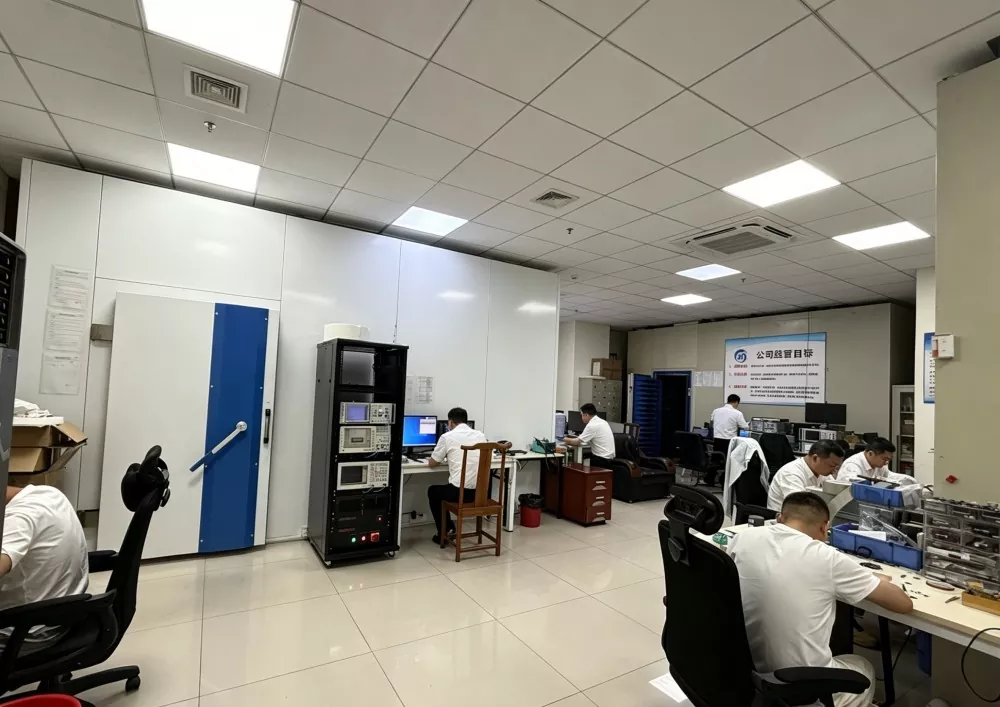

Схензхен Кианму Цоммуницатион Тецхнологи Цо., Лтд. је ангажован у индустрији комуникационих антена више од једне деценије, служећи као кинески произвођач и добављач који интегрише истраживање и развој антена, развој калупа, производњу великих размера, тестирање контроле квалитета и подршку након продаје. Компанија је специјализована за антенска решења за бежичну комуникацију, укључујући производе Таблет 4Г Дата Антенна, ИоТ антене и уграђене терминалне антене. Његови капацитети укључују производне операције, производне линије, лабораторије за истраживање и развој и опрему за тестирање која подржава развој производа и контролу квалитета. Могу се договорити посете фабрикама, а процеси производње и инспекције подлежу процедурама управљања квалитетом компаније.

Сваки од чланова главног тима има преко 10 година искуства у истраживању и развоју комуникационих антена, са експертизом у прилагођавању сигнала, усклађивању импедансе и интерним захтевима за инсталацију за различите таблет уређаје. Тим је обезбедио антенска решења за више од 300 произвођача дигиталних терминала и индустријске опреме широм света. Прилагођена решења су доступна у складу са захтевима производа и условима интеграције уређаја.

Водич за избор производа

Када бирате таблет 4Г ЛТЕ антену, уобичајена разматрања укључују компатибилност фреквенција, простор за инсталацију, тип конектора и РФ перформансе. Следеће тачке могу помоћи да се утврди да ли је предложена антена погодна за одређени пројекат таблета.

• Проверите компатибилност фреквенцијског опсега: Одредите приоритет антенама које покривају потребне фреквентне опсеге. За кућне уређаје, проверите компатибилност са предвиђеним тракама за носење; за уређаје за извоз, потврдите подршку за фреквентне опсеге који се користе на циљном тржишту. Опсези који недостају могу утицати на пријем сигнала и перформансе података.

• Проверите материјал и квалитет израде: Флексибилна ФПЦ 4Г антена може да испуни захтеве унутрашње инсталације где је потребна танка, флексибилна подлога. Прегледајте подлогу, проводни елемент и изолациони премаз да бисте утврдили да ли је дизајн погодан за предвиђено окружење за уградњу.

• Проверите стварне параметре испитивања: Прегледајте доступне извештаје о испитивању и податке мерења. Кључни параметри укључују појачање, СВР и импедансу. Потврдите да измерене перформансе испуњавају захтеве циљног уређаја и радних опсега.

• Проверите димензије компатибилности: Изаберите одговарајуће димензије антене у складу са унутрашњим простором таблета. За ултра танке уређаје, размислите о дизајну дебљине 0,15 мм и проверите доступну површину за монтажу, трасу кабла и размак. Може се разговарати о прилагођеним нестандардним величинама како би се решила ограничења инсталације.

• Проверите РФ конектор: ИПЕКС/У.ФЛ конектор треба да одговара РФ утичници на матичној плочи таблета. Потврдите генерацију конектора, дужину кабла и распоред повезивања пре наручивања. Интерна ЛТЕ антена за пројекте таблета може захтевати другачију конфигурацију конектора или кабла у зависности од дизајна уређаја.

• Проверите могућност прилагођавања и снабдевања: За пројекте са посебним димензијама, дужинама каблова, захтевима за конекторе или конфигурацијом фреквенције, прилагођена таблетна антена се може проценити у складу са спецификацијама уређаја. Пре масовне производње потврдите узорке, захтеве за тестирање, количине производње и времена испоруке.

• Проверите могућности произвођача: Узмите у обзир искуство произвођача, тестирање производа, контролу квалитета, опције прилагођавања и подршку након продаје када бирате дугорочног добављача антена.

ФАК

П1: Да ли ова 4Г дата антена за таблет подржава 4Г мреже у иностранству?

О: Антена подржава фреквентне опсеге наведене у техничким спецификацијама. За опрему за извоз, упоредите ове опсеге са ЛТЕ опсезима који се користе у циљној земљи и захтевима за модем за таблет. О додатним конфигурацијама фреквенција може се разговарати ако стандардне спецификације не покривају потребне опсеге.

П2: Може ли се антена прилагодити у смислу величине, типа конектора и дужине кабла?

О: Да. Опције прилагођавања могу укључивати димензије антене, дужину кабла, тип конектора и конфигурацију фреквенције у складу са унутрашњом структуром опреме. За пројекат прилагођене таблет антене, обезбедите расположиви простор за инсталацију, потребне ЛТЕ опсеге, детаље РФ конектора и циљну апликацију како би се компатибилност могла проценити.

П3: Колико дуго траје гаранција производа? Како се решавају проблеми квалитета?

О: Производ долази са 1-годишњом гаранцијом и услугом доживотног одржавања. За проблеме са квалитетом који нису узроковани људским оштећењем, наведена политика услуге обезбеђује бесплатне замене или поновне испоруке, заједно са техничком подршком за решавање проблема коришћења. Потврдите важеће услове приликом наручивања.

П4: Да ли ће често савијање оштетити флексибилну антену?

О: Производ користи флексибилну ФПЦ подлогу дизајнирану за унутрашњу инсталацију. Избегавајте оштре прегибе, поновљено прекомерно савијање или притисак на зрачећи елемент и доводни кабл. Инсталација треба да прати механичке захтеве антене како би се одржала њена структура и РФ перформансе.

П5: Која је минимална количина поруџбине? Могу ли се испоручити мешовите серије?

О: Наведено је да стандардни производи на залихама немају минималну количину поруџбине, уз подршку малих мешовитих серија и повремених куповина. Велике поруџбине могу се квалификовати за вишестепене цене. Пре наручивања потврдите тренутне залихе, захтеве за прилагођавање и рокове производње.

П6: Који конектор користи антена?

О: Стандардни интерфејс је ИПЕКС/У.ФЛ универзални конектор, са прилагодљивим опцијама терминала. Конектор треба проверити у односу на РФ утичницу матичне плоче таблета. За потребе ИПЕКС 4Г ЛТЕ антене, потврдите генерацију конектора и дужину кабла пре производње.
