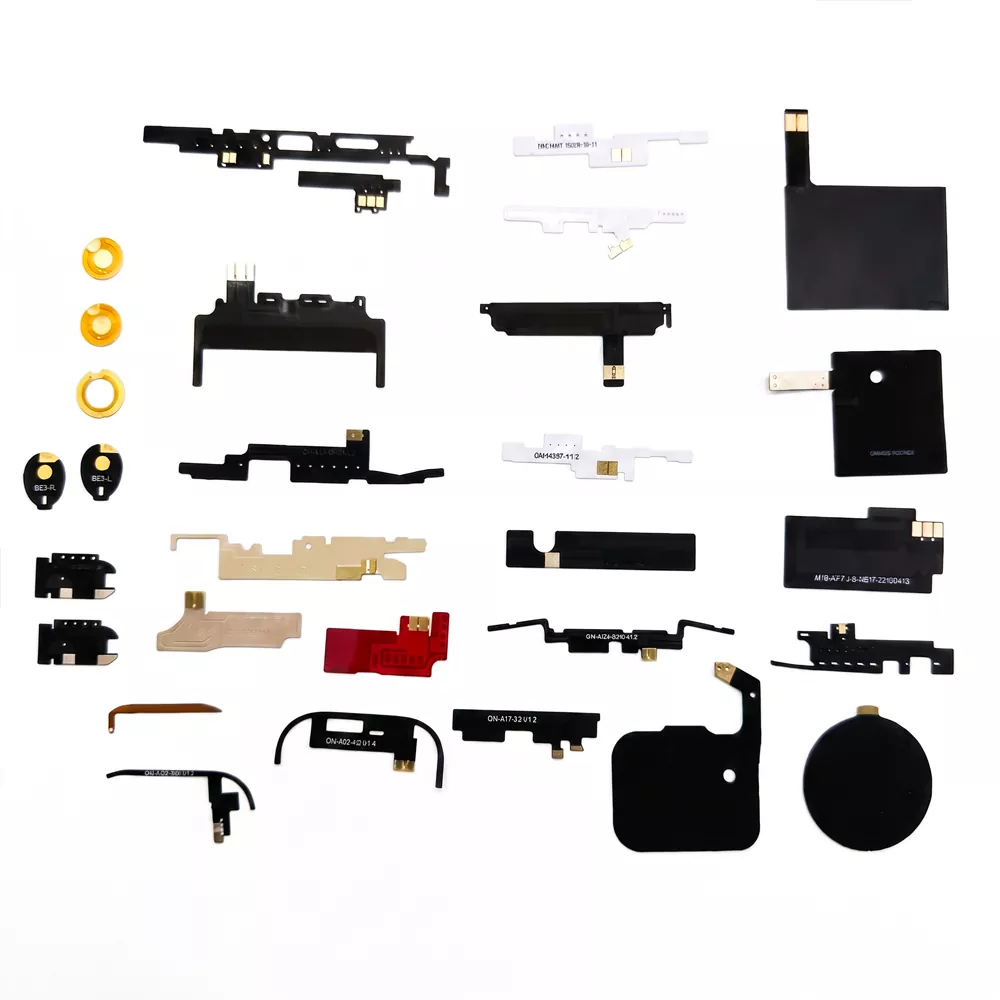

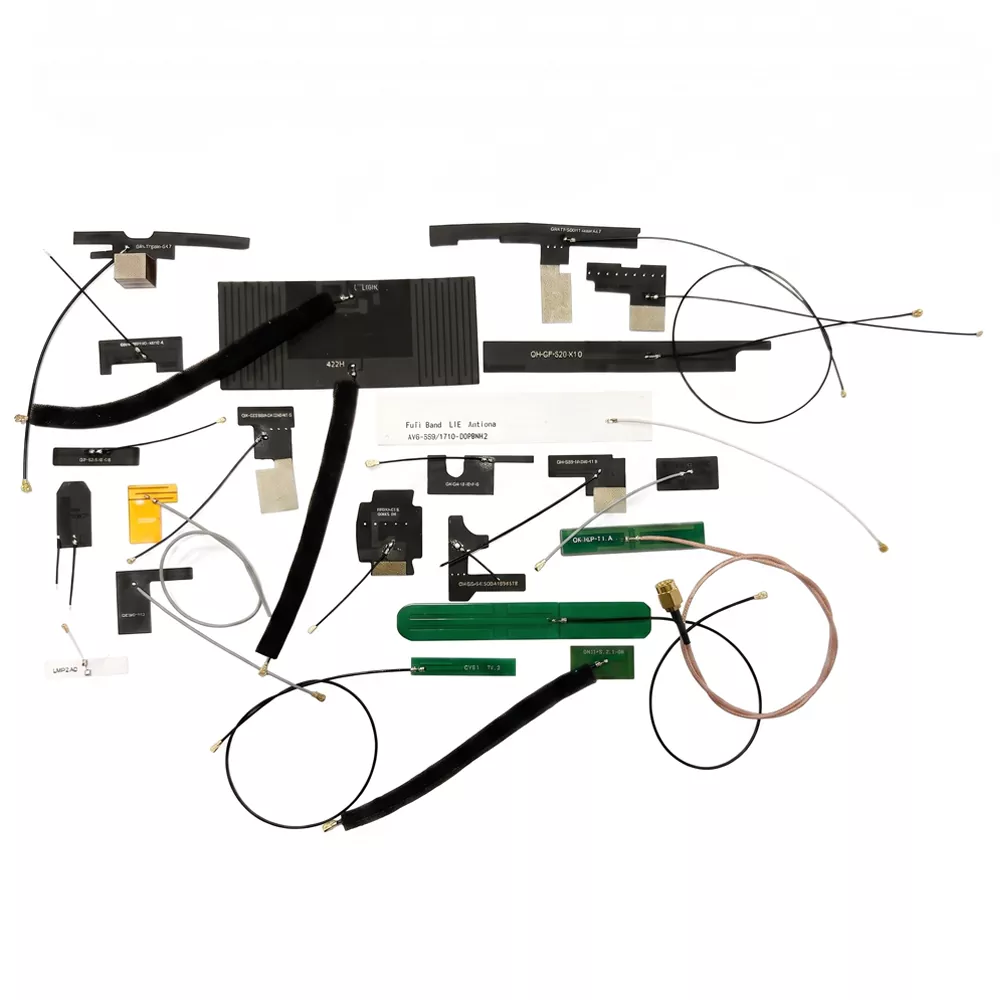

Флексибилна антена за штампано коло (ФПЦ)

Шта је ФПЦ антена?

ФПЦ антена, или антена флексибилног штампаног кола (ФПЦ), користи флексибилне ПИ и ПЕТ филмове као своју подлогу и произведена је урезивањем и штампањем за креирање антенских кола. Има лагане, танке, флексибилне и савитљиве карактеристике, омогућавајући му да се прилагоди закривљеним површинама. Његова дебљина се креће од 0,03 до 0,2 мм, а тежина је мања од 1 грама. Антена може да преноси и прима бежичне сигнале и компатибилна је са протоколима укључујући ВиФи, Блуетоотх, ГПС, 4Г/5Г, ГНСС, НБ-ИоТ и ЛоРа, покривајући фреквентне опсеге од 2,4 ГХз, 5 ГХз и 5,8 ГХз. Кианму Цоммуницатионс је професионални произвођач ФПЦ антена са дугогодишњим искуством у индустрији. Опремљени смо са три микроталасне анехогене коморе и имамо више од десет посвећеног особља за истраживање и развој, што нам омогућава да пружимо услуге на једном месту—од дизајна решења антене до масовне производње.

Кључна продајна тачка

Ултра танак и флексибилан, слободан у простору.

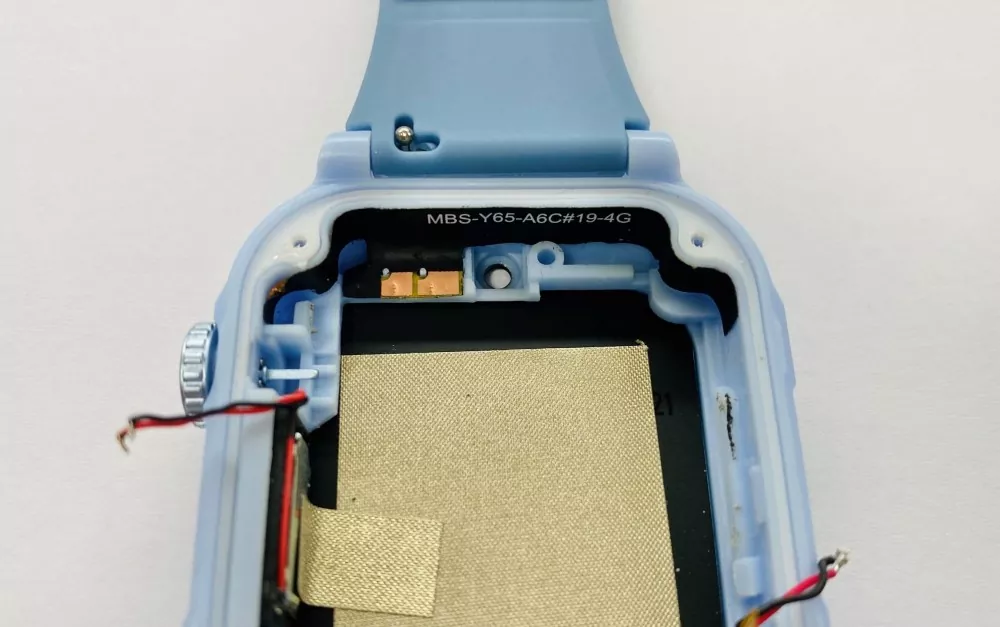

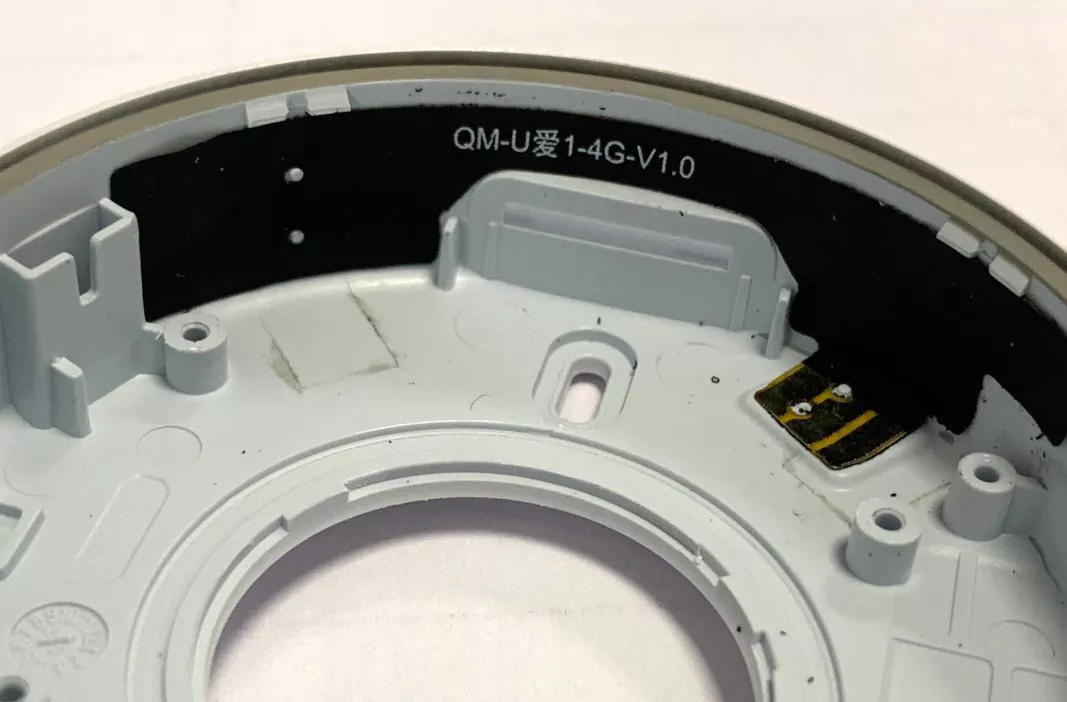

Флексибилна антена са штампаним колом (ФПЦ) има дебљину од само 0,03–0,2 мм и може се произвољно савијати или савијати. Може се савијати под углом од 90° дуж унутрашњег зида шупљине унутар уређаја, савршено се прилагођавајући различитим сложеним структурним дизајном. Било да је кућиште уређаја равно или закривљено, ФПЦ може лако да прилагоди своју површину.

Вишепојасна широкопојасна покривеност

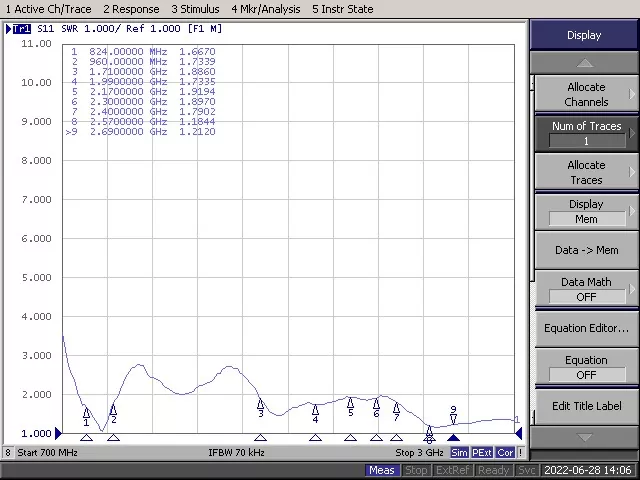

Подржава више комуникационих протокола укључујући 4Г/5Г, ВиФи пуног опсега, Блуетоотх, ГПС/ГНСС, ЛоРа и НФЦ. ФПЦ антена са једним чипом може да покрије фреквентне опсеге у распону од 700 МХз до 2700 МХз—или чак и шире. Да би задовољила комуникацијске потребе уређаја са више режима и више фреквенција.

Лагани дизајн

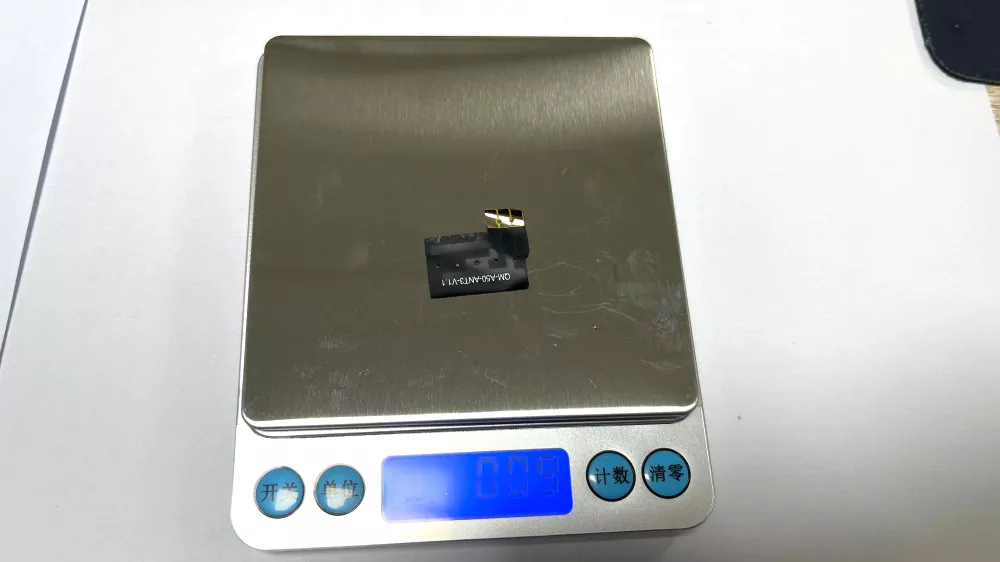

ФПЦ антена је тешка мање од 1 грам. Више од 50% лакша од традиционалних металних антена. За производе осетљиве на тежину као што су носиви уређаји и дронови, ФПЦ антене су најбољи избор.

Спреман за употребу одмах из кутије, лако се склапа.

Садржи стандардну 3М 300ЛСЕ лепљиву подлогу за брзу монтажу одлепљивања и лепљења за 2 минута. Доступан са ИПЕКС, У.ФЛ, МХФ4 и другим опцијама конектора.

Важне напомене за инсталацију антене

1. Држите даље од металних површина

Немојте постављати антену директно на металне површине или близу њих, јер то може утицати на усклађивање импедансе, променити образац зрачења и смањити укупну ефикасност антене.

2. Избегавајте прекомерно савијање

Немојте превише савијати или савијати антену током инсталације, јер прекомерна деформација може оштетити унутрашњи проводник и негативно утицати на РФ перформансе.

3. Осигурајте сигурну инсталацију

Причврстите антену чврсто и равномерно током инсталације како бисте спречили деформацију која би могла да утиче на перформансе зрачења и стабилност сигнала.

4. Одржавајте довољан размак око антене

Одржавајте најмање 5 мм размака изнад и са обе стране антене. Избегавајте постављање металних компоненти, брзих трагова сигнала или великих бакарних површина у близини антене да бисте обезбедили оптималне перформансе.

5. Пажљиво рукујте током склапања

Иако антена има флексибилну структуру, ФПЦ материјал има ограничену механичку чврстоћу. Избегавајте прекомерно повлачење, увртање или ударце током инсталације и монтаже.

6. Чувати у сувом окружењу

Избегавајте складиштење антене у окружењима са високом температуром или високом влажношћу. Одржавајте производ сувим да бисте одржали стабилне електричне перформансе и дугорочну поузданост.

Контрола и испитивање квалитета

Кианму Цоммуницатионс примењује стриктно управљање квалитетом током целог процеса производње, укључујући инспекцију сировина, праћење производње и тестирање готовог производа.

Инспекција улазног материјала

Сви улазни материјали, укључујући ФПЦ подлоге, бакарне фолије, лепкове и конекторе, пролазе строгу инспекцију квалитета како би се осигурала поузданост и конзистентност.

АОИ оптичка инспекција

Аутоматизована оптичка инспекција (АОИ) се користи за проверу тачности усмеравања антенског кола, квалитета лемних спојева и изгледа производа како би се спречили дефекти у производњи.

Тестирање РФ перформанси

Кључни РФ параметри, укључујући коефицијент стојећег таласа напона (ВСВР), појачање и образац зрачења, тестирани су у професионалном окружењу тамне собе како би се осигурало да перформансе антене испуњавају захтеве.

Испитивање поузданости животне средине

Антене пролазе кроз различите тестове поузданости, укључујући циклусне тестове на високим и ниским температурама, тестове влажности, тестове животног века савијања и друге процене животне средине.

Управљање конзистентношћу серије

Строга контрола производње обезбеђује доследне перформансе и стабилан квалитет у свакој серији производа.

Професионално искуство у производњи антена

Више од две деценије, Кианму Цоммуницатионс је посвећен индустрији терминалних антена, фокусирајући се на истраживање и развој, производњу и продају терминалних антена за бежичну комуникацију. Наши производи се широко користе у мобилним комуникационим уређајима, укључујући паметне телефоне, таблете, системе за мобилно плаћање, дронове, уређаје за бежично пуњење, аутомобиле, базне станице и уређаје за ношење.

Како одабрати ФПЦ антену

1. Потврдите радну фреквенцију

Идентификујте бежичне технологије које су потребне вашем уређају, као што су 4Г/ЛТЕ, 5Г, Ви-Фи, Блуетоотх, ГНСС, ЛоРа или НФЦ. Изаберите антену која подржава све потребне фреквенцијске опсеге.

2. Процените расположиви инсталациони простор

Измерите расположиви простор унутар уређаја, укључујући дужину, ширину и положај уградње. Захваљујући својој флексибилној структури и прилагодљивим димензијама, ФПЦ антене су погодне за компактна кућишта или кућишта неправилног облика.

3. Проверите тип РФ конектора

Проверите РФ конектор који се користи на штампаној плочи, као што је ИПЕКС, У.ФЛ или МХФ4. Конектор антене мора да одговара интерфејсу модула да би се обезбедиле поуздане РФ перформансе.

4. Прегледајте кључне РФ параметре

· Појачање: Одаберите одговарајуће појачање на основу окружења апликације и инсталације.

· ВСВР: Вредност испод 2,0 се генерално препоручује за добро усклађивање импедансе.

· Ефикасност: Већа ефикасност помаже у побољшању перформанси преноса и осетљивости пријемника.

· Импеданса: Стандардна РФ импеданса је 50Ω и требало би да одговара РФ модулу.

5. Размотрите опције прилагођавања

Ако стандардни производи не испуњавају ваше захтеве дизајна, изаберите произвођача ФПЦ антена који пружа услуге прилагођавања, укључујући димензије антене, дужину кабла, тип конектора и РФ подешавање.

6. Оцените могућности добављача

Изаберите добављача ФПЦ антена са успостављеним системом управљања квалитетом, експертизом РФ инжењеринга и поузданим производним могућностима како бисте осигурали доследан квалитет производа и дугорочно снабдевање.

ФАК

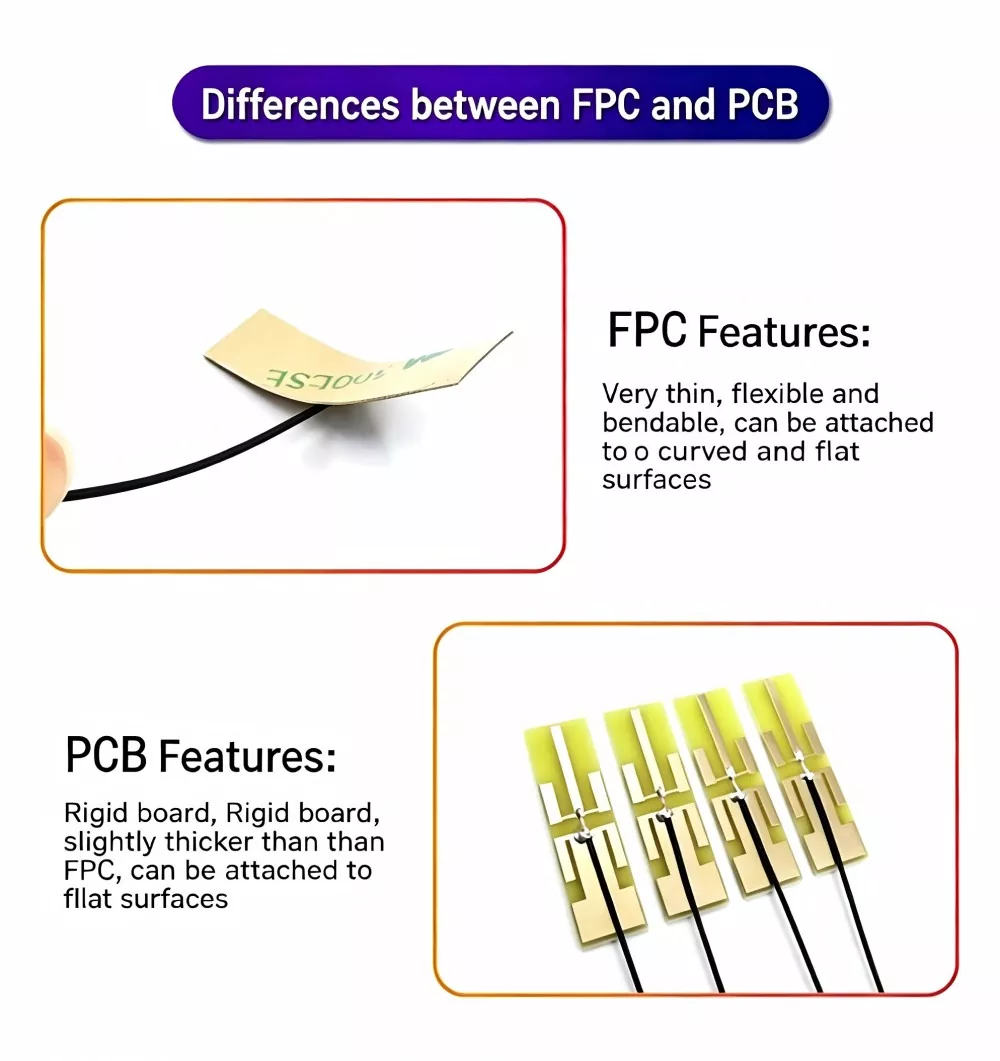

П1: Како бирате између ФПЦ антене и ПЦБ антене?

О: ФПЦ флексибилан и савитљив, идеалан за уклапање у закривљене, уске просторе—пожељно за лагане, танке уређаје. ПЦБ чврста, погодна само за равне површине; изаберите ову опцију ако је ваш буџет ограничен и имате довољно простора на располагању.

П2: Које фреквенцијске опсеге подржава ФПЦ антена?

О: ФПЦ антене компаније Кианму Цоммуницатион покривају фреквенције од 13,56 МХз НФЦ до 6 ГХз 5Г, подржавајући бежичне технологије укључујући 4Г/5Г, Ви-Фи, Блуетоотх, ГНСС, ЛоРа и ЗигБее.

П3: Која је радна температура ФПЦ антене?

О: -45 ℃ до +85 ℃, испуњава стандарде индустријске употребе.

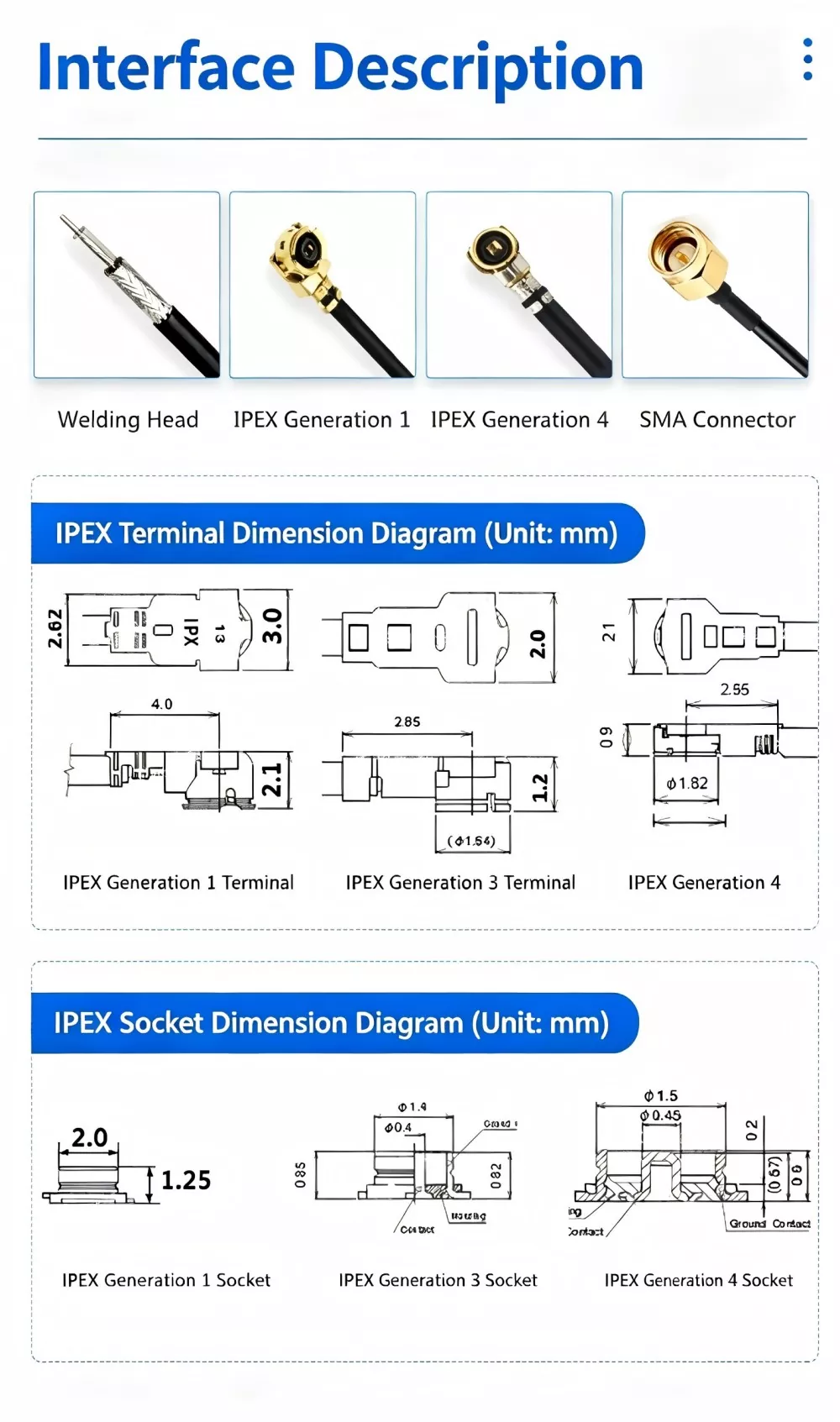

П4: Које су разлике између ИПЕКС, У.ФЛ и МХФ4 конектора?

О: Сви су минијатурни РФ конектори, димензија У.ФЛ > МХФ4. МХФ4 је још мањи и обично се користи у 5Г апликацијама; једноставно изаберите конектор на основу спецификација интерфејса ваше матичне плоче.

П5: Да ли подржава прилагођавање малих серија?

О: Нудимо подршку и можемо да обрадимо цео процес наруџбине — од дизајна шеме и прототипа до производње малих и великих размера.
